Çizilmiş bir arazinin özelikleri eleman çift tıklandığında açılan ayarlar diyalogunda değiştirilir. Arazi içerisinde plato, boşluk, alt bölge vb elemanlar tanımladıkça bu elemanlar sekme olarak arazi ayarlarında görünürler.
Ayrıca her bir elemanın kendi özellikleri kendisinin özelliklerine giriler değiştirilebilir.
Bir arazi tanımlayın.

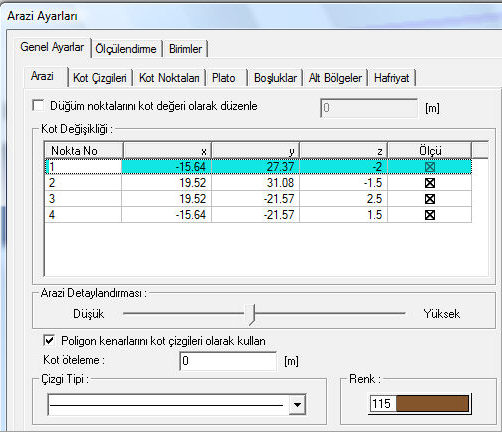

Araziyi seçin ve sağ klik özelikleri tıklayın.
Arazi objesi alt elemanlarıla birlikte ekrana gelecektir.
Arazi ve arazi elemanlarının özelliklerinde bulunan değişken ve seçeneklerin açıklamaları şunlardır:
Düğüm noktalarını kot değeri olarak düzenle : Araziyi oluşturan tüm noktaların kot değerlerini yan satırda girilen kot değerine getirir. Bu seçenekle arazinin kotunu tek seferde istediğiniz düzeye getirebilirsiniz.
Kot değişikliği : Bu bölümde araziyi oluşturan noktalarının listesi tablo olarak verilmiştir. Tabloda sırasıyla düğüm noktası numaraları, koordinatlar ve düğüm noktasının etiketlendirme ayarlarının yapılacağı bir seçenek bulunur.
Nokta No : Arazinin ilgili düğüm noktasına verilen numaradır. Satır tıklandığında, tıklanan satıra ait düğüm noktası, yanda 3 boyutlu izleme ekranında ayrıca gösterilmektedir.
x : İlgili satıra ait düğüm noktasının global koordinat takıma göre verilen apsis bilgisidir.
y : İlgili satıra ait düğüm noktasının global koordinat takıma göre verilen ordinat bilgisidir.
z: İlgili satıra ait düğüm noktasının global koordinat takıma göre kotudur. Kot değerini girerek ilgili düğüm noktasının kotunu değiştirebilirsiniz.
Ölçü : Arazi düğüm noktalarını gösteren etiket ölçüsünün planda var olup olamayacağını belirleyen sütundur. Tıklandığında ölçü ayarları açılır ve ölçüye ait görsel seçenekler düzenlenir.
Arazi detaylandırılması: Arazinin detay düzeyini belirleyen göstergedir. Soldan sağ doğru çekilen ibre ile daha detaylı bir arazi çizimi oluştursunuz. İbreyi, dilgisayarınızın donanım gücüne göre en optimum performans verecek bir düzeye getirebilirsiniz.
Poligon kenarlarını kot çizgileri olarak kullan : Yükseltisi farklı düğüm noktaları arasında kalan arazi çizgilerinin eğimlerini doğrusallaştırır.
Kot öteleme : Global koordinat tabanına göre kotu öteler. Bu değer sıfır verildiğinde düğüm noktası kotları global taban noktasına baz alınan yüksekli değerlerini ifade eder. Sıfırdan farklı bir değer girildiğinde kot değerleri girilen değer kadar rölatif ötelenir. Örneğin +5.00 m. verilen öteleme değeri sonunda, kotu +2.00 m olan yükselti değeri, +7.00; -1.00 olan yükselti değeri ise +4.00 olarak hesaplanır.
Çizgi tipi : Arazi çizgisinin planda görünen çizgi tipini listeden seçin.
Renk : Arazinin rengini tıklandığında açılacak olan renk paletinden seçin.
Materyal : Arazinin materyal tipini listeden seçebilirsiniz.
Kesim materyali : Arazi ile arazi boşluğu arasında kalan kesitin materyalini listeden seçin.
Zemin : Arazi objesiyle oluşturulacak zeminin kalınlığı verilir.
