Çap ölçülendirme ayarları işlemden önce ya da işlemden sonra değiştirilebilir.
Çizilecek ölçünün ayarlarını yapmak için:
Ölçülendirme toolbarını tıkladıktan sonra açılan toolbardan Çap Ölçülendirme ikonunu tıklayın.
Ayarlar ikonunu tıklayın.
Çap Ölçülendirme Ayarları diyalogu ekrana gelecektir. Burada gerekli düzenlemeleri yapın.
Tamam butonunu tıklayarak diyalogu kapatın. Bu aşamadan sonra yapacağınız ölçülendirmelerde yapmış olduğunuz ayarlar geçerli olacaktır.
Mevcut ölçülendirmenin ayarlarında değişiklik yapmak istiyorsanız:
Ayarlarını değiştirmek istediğiniz açı ölçülendirme çizgisini farenin sol tuşu ile tıklayarak seçin.
Seçtiğiniz ölçü çizgisinin üzerinde farenin sağ tuşunu tıklayın.
Açılan menüden Özellikler satırını tıklayın. Çap Ölçülendirme Ayarları diyalogu ekrana gelecektir.
Gerekli değişiklikleri yapın ve Tamam butonunu tıklayın. Yaptığınız değişiklikler seçilen ölçülendirme objelerine uygulanacaktır.

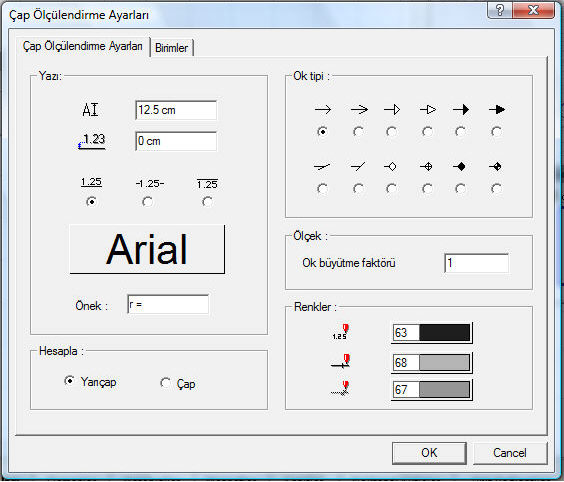

Çap Ölçülendirme Ayarları diyalogundaki parametreler aşağıda açıklanmıştır:
Çap Ölçülendirme Ayarları sekmesi:
Yazı: Bu bölümde yazı yüksekliği, yazının çizgiden yatay, düşey mesafeleri ilgili kutulara girilir. Yazı tipi butonu tıklanırsa Yazı Tipi Ayarları diyalogu açılır. Bu diyalogdan ölçülendirme yazı tipi ve özellikleri ayarlanır.
Renkler: Bu bölümde ölçülendirme yazısı, ölçülendirme çizgileri ve ayraçların rengi ayrı belirlenebilir. Renk kutucuklarının üzerine farenin sol tuşu tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.
Önek: Çap ölçülendirmede kullanılacak simgeyi belirlenir.
Hesapla: Çap ölçülendirmenin yarıçapa göre mi yoksa çapa göre mi yapılacağını belirlenir.
Ok tipi: Bu bölümde ölçülendimede işleminde kullanılabilecek ok tipleri gösterilmiştir. Uygun tipteki ok sol tuş ile seçilir.
Ok büyütme faktörü: Ölçülendirme okunun büyüklüğünü belirleyen çarpan verilir.
Birimler Sekmesi:
Temel Birimler: Ölçülendirmenin hangi birimde yapılacağı belirtilir. Ölçülendirme metre, santimetre, milimetre, fit ve kesirli inç, fit ve ondalık basamaklı inç, ondalık basamaklı fit, kesirli inç, ondalık basamaklı inç birimlerinden biriyle yapılabilir. Örneğin 4 metrelik bir mesafe santimetre seçilirse 400, milimetre seçilirse 4000, fit ve kesirli inç seçilirse, 13’ – 11” , fit ve ondalık basamaklı inç seçilirse 13’ – 1.5” , ondalık basamaklı fit seçilirse 13.12’, kesirli inç seçilirse 1571/2” , ondalık basamaklı inç seçilirse 155.5” şeklinde gösterilecektir.
Hane sayısı: Ondalık basamaklı ölçülendirme tipi seçildiğinde aktif hale gelir. Ölçülendirmenin virgülden sonra kaç hane gösterileceğini belirler. Sıfır girilirse virgülden sonra hane gösterilmez, 1 girilirse bir hane, 2 girilirse iki hane vb. gösterilir. Program ölçüleri belirtilen hane sayısına göre yuvarlayarak yazar. Mimari projelerde genelde ölçülendirme birimi metre ise iki hane, santimetre ise bir hane dikkate alınır.
Yuvarlama aralığı: Metre, santimetre ya da milimetre olarak yapıacak ölçülendirmenin yuvarlama aralığını belirler. Yuvarlama yok seçilirse, ölçülendirme tam değerinde yapılır. Aralık büyüdükçe ölçülendirme seçilen aralık kadar yuvarlanır.
Sıfır birimi göster: İşaretli değilse, soldaki sıfır ve noktayı ölçülendirmede göstermez. örneğin 0.20 değerini, 20 olarak ölçülendirir. İşaretli ise 0.20 değeri 0.20 olarak ölçülendirilir.
Kesirler: Kesirli inç formatında yapılacak ölçülendirmenin hangi hassasiyette gösterileceğini belirler. Kesirsiz ya da 1/64 hassasiyetine kadar kesirli ölçülendirme yapılabilir.
Küçük kesir yazısı: Kesili inç formatı seçildiğinde, kesir kısmının büyük/küçük gösterilmesini belirler. İşaretli ise kesir tam sayının biraz üstünde ve küçük, işareti değilse kesir tam sayının yanında aynı büyüklükte gösterilir.
Sıfır fiti göster: 0 fitli ölçülendirmede (1 fitten küçük ölçü değerinde) 0'ın gösterilip gösterilmeyeceğini belirler. Örneğin işaretli değilse, 0' - 15" değerinde bir ölçüğü -15" olarak gösterir. İşaretli ise 0'-15" şeklinde gösterir.
0-1 aralığında sıfır inç i göster: Örneğin 8'-0 1/6 " değerine sahip bir ölçülendirme inç kısmı 0-1 aralığındadır. Seçenek işaretli değilse 8'-0 1/6 " değeri 8'- olarak gösterilecektir. Başka bir deyişle 0-1 aralığındaki inç değerleri gösterilmeyecektir.
Mutlak inçi göster: İnçin mutlak sıfır olduğu ölçülendirme değerinde sıfır inçin gösterilip gösterilmeyeceğini belirler. Örneğin tam 10' değerinde bir ölçülendirme, eğer bu seçenek işaretli ise, 10'-0" şeklinde gösterilecektir. İşaretli değilse 10"- şeklinde gösterilecektir.
