Obje çizerken, objelerin X ya da Y doğrultusunda (dik) çizilmesini sağlamak için dik modu kullanılır. Dik modu aktif iken objeler yalnız 0 ya da 90 derece açılarda çizilebilirler.
Ayarlar/Genel Ayarlar tıklanır.
Açılan Genel Ayarlar diyaloğunda, “Çizim” sekmesi tıklanır.
Dik (ortho) satırının önündeki kutucuk farenin sol tuşu ile tıklanarak işaretlenir.
Tamam butonu tıklanıp diyalogdan çıkıldığında dik modu aktif hale gelir. Dik modu toolbardan Dik ikonu tıklanarak da açılıp kapatılabilir.
Dik modunu kullanmanın başka bir yolu da klavyeden shift tuşuna basmaktır. Shift tuşu basılı tutularak obje çizimleri yapılırsa, objeler dik, yani yatay ya da düşey çizilecektir. Tuş bırakıldığında dik modu da inaktif olacaktır.

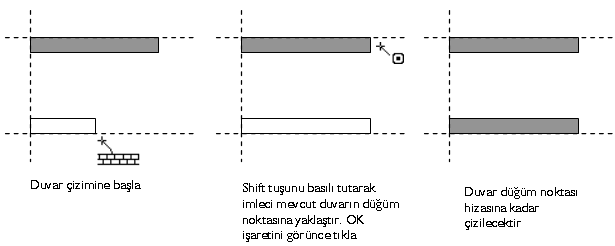

Shift tuşunun başka bir özelliği de çizimlerde gönye vazifesi görmesidir. Çizilen bir obje (duvar, kiriş, çizgi vb.) herhangi bir noktanın hizasında son bulacaksa, obje çizilirken shift tuşu basılı tutulur ve fare imleci ilgili nokta üzerine kaydırılır. İmleç şekli değiştiğinde farenin sol tuşu tıklanır. Çizilen obje tam bu nokta hizasında sonlanır.
Objeleri çizim alanında dik olarak çizmek ya da çizim alanına dik olarak yerleştirmek için, dik modu yerine koordinat kutusu da kullanılabilir.
Obje çizimi sırasında klavyeden A tuşuna basılır. İmleç koordinat kutusundaki A hanesine girer.
Buraya, amaca göre 0 ya da 90 yazılır. Girilen değerler derece cinsinden açı değerleridir. Enter tuşuna basıldığında kutucuk kırmızıya dönüşür.
Fare çizim alanı üzerinde kaydırılarak çizilen objenin yönü belirlenir ve sol tuş tıklanır. Obje dik olarak çizilir.
