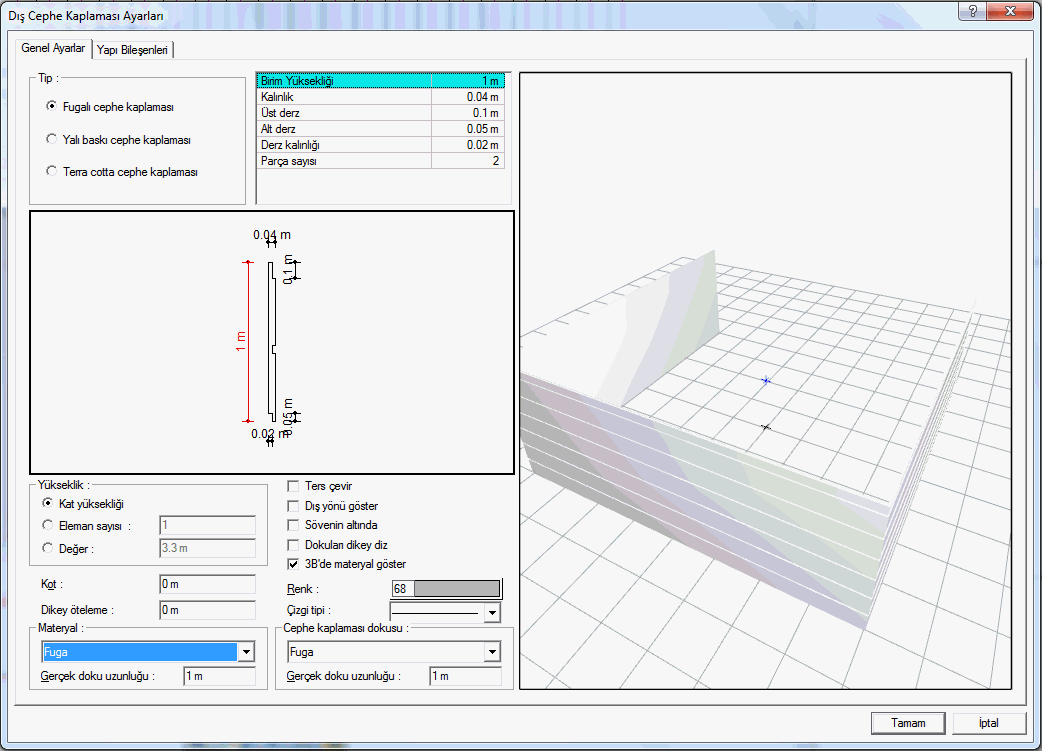

Dış cephe kaplaması ayarları diyalogu

Dış cephe kaplaması ayarları diyalogunda, dış cephe kaplaması objesinin parametre ve seçenekleri ayarlanır. Dış cephe objesi çizilmeden önce veya çizildikten sonra elemanın özellikleri bu diyalogda düzenlenir.

Dış cephe kaplaması ayarlarına müdahale etmek için:

• Toolbardan Dış  Cephe Kaplaması ikonunu tıklayın.

• Dış Cephe Kaplaması toolbarı ekrana gelecekir.

• Toolbarda Ayarlar ikonunu tıklayın.

• Dış Cephe Kaplaması Ayarları diyalogu açılacaktır.

• Bu diyalogta istediğiniz ayarları yapın.

• Tamam butonunu tıklayın.

Yapılan bu ayarlar, yeni çizilecek dış cephe elemanları çin geçerlidir.  Çizilmiş dış cephe elemanlarının ayarlarını değiştirmek için;

• Ayarları değiştirilecek elemanlar farenin sol tuşu ile tıklanarak seçildikten sonra; Değiştir/Obje Özellikleri tıklayın.

• Ekrana gelen Dış Cephe Kaplaması diyaloğunda istenen değişiklikleri yapın.

• Tamam butonunu tıklayarak diyalog kapatın.

Yapılan değişiklikler seçilen giydirme cephe elemanlara uygulanacaktır.

Genel Ayarlar Sekmesi :

Tip : Dış cephe kaplaması olarak Fugalı, Yalı Baskı veya Terra Cotta tiplerden biri seçilir. Seçim yapıldıktan sonra yan tarafta bulunan tabloda, seçilen tipe ilişkin boyutlar ayarlanır.

Boyutlar : Cephe kaplaması birim elemanının şekilde gösterilen referanslarına göre boyutlarını verin. Boyutları verirken, girilen boyutlara göre şeklin değişimini altta ön görüntüsünden takip edebilirsiniz. Tıklanan boyut satırı ön izlemede kırmızı renkli olarak gösterilmektedir.

Yükseklik : Dış cephe kaplamasının yüksekliği girilir.

Yükseklik -> Kat yükseliği : Eleman, kat genel ayarları diyalogunda verilen kat yüksekliği değeri kadar yükseklik değerinde çizilir.

Yükseklik -> Eleman sayısı : Eleman, verilen eleman sayısı kadar yükseklik değerinde çizilir. Eleman yüksekliği hemen yukarıda birim yükseklik olarak verilebilmektedir.

Yükseklik -> Değer : Eleman, girilen değer kadar yükseklik değerinde çizilir.

3 Boyutlu görüntü : Dış cephe kaplamasının ön görüntüsüdür. Üstte seçimi yapılan kaplama tipine uygun olarak görüntü de değişecektir. Görüntüde ilgili cephe kaplamasına ilişkin boyutlar da gösterilmektedir. Görüntünün üstünde bulunan tabloda seçilen tipe ilişkin boyutlar ayarlanabilir.

Ters çevir : Dış cephe kaplaması elemının simetrisini alır.

Dış yönü göster : Dış cephe kaplaması elemanın plan çiziminde, dış tarafın neresi olduğunu gösteren bir ok gösterilir. Bu seçenek o okun planda çizilip çizilmeyeceğini belirler.

Sövenin altında : İşaretlendiğinde, dış cephe kaplama elemanını söve elemanın altında, pencere/kapı boşluğuna kadar uzatır. İşaretlenmezse, dış cephe elemanını sövenin kenarında, söveyi çevreleyecek şekilde bitirir.

Dokuları dikey çiz : İşaretlendiğinde, dış cephe elemanına altanan kaplama dokusu, eleman yüzeyine dik istikamette yerleştirilir. Tersi durumda yatay yerleştirilir.

3B materyal göster : Seçenek işaretlenirse, diyalogda yanda gösterilen 3 boyutlu görüntü, dış cephe elemanına atanan dokularla birlikte gösterilir. İşaretlenmezse 3 boyutlu görüntü eleman, kendi rengi ile boyanmış olarak görünür.

Kot : Dış cephe kaplaması objesinin kat tabanına göre kot değeridir. Negatif ya da pozitif değere göre obje yukarı ya da aşağı ötelenir.

Dikey ötemele : Kaplama parçasını yukarı aşağıya öteleyen değerdir. Örneğin 1. katta ve 2 katta kaplama tanımlanmış olsun. 1. katla 2. kat arasında kaplama parçası kadar mesafe kalmadı ise dış kaplama parçaları, dikey öteleme ile orantı hale getirilebilir.

Renk : Dış cephe kaplaması elemanın rengidir. Renk kutucuğundan istenilen renk seçilir.

Çizgi tipi : Dış cephe elemanının planda görünen çizgi tipidir. Listeden istenilen çizgi tipi seçilir.

Materyal : Dış cephe kaplama elemanının dokusunu listeden seçin.

Cephe kaplama dokusu : Dış cephe kaplama elemanının dokusunu listeden seçin.

Gerçek doku uzunluğu : Doku uzunluğu girilir . Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

Yapı Bileşenleri sekmesi:

Yapı Bileşenleri Ekle :   Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini objeye atar.

• Yapı bileşenleri butonunu tıklayın.

• Bileşen Seçimi diyalogu açılacaktır.

• Bu diyalogta, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istedğiniz malzemeyi tıklayın.

• Sağ tarafta bulunan parametreleri ayarlayın.

• Tamam butonu tıklayın. “Bileşen Seçimi” diyalogu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme  ataması yapılabilir.

Bileşen seçimi diyalogunda bulunan parametreler şunlardır:

Kullanım bölümünde ;

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogta bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin,  malzeme miktarı 70 ise, “Değer 1”  satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın  yerine  aynı diyalogta bulunan “Değer 1”  satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar  ile  aynı diyalogta bulunan “Değer 1”  satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogta bulunan “Değer 1”  ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe  –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir.  Oranla  liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.

Oranla listesinde söve objesi ve malzeme ölçüsüne göre beliren satırlar şunlardır:
