Döşeme Kenarı Ayarları diyalogunda, döşeme kenarının rengi, çizgi tipi, planda görünen çizgi kalınlığı gibi görsel ayarları ayarlanır.
Döşeme Kenarı ayarları döşeme kenarları oluşturulmadan önce yapılabileceği gibi, döşeme kenarları oluşturulduktan sonra da yapılabilir. Döşeme kenarının ayarlarına müdahale etmek için:
Döşeme Kenarı satırı tıkladıktan sonra Ayarlar ikonunu tıklayın.
Açılan Döşeme Kenarı Ayarları diyalogunda gerekli değişiklikleri yapın.
Tamam butonunu tıklayıp diyalogu kapatın. Bundan sonra çizeceğiniz döşemeler yaptığınız ayarlara göre çizilecektir.
Mevcut bir döşeme kenarının ayarlarını değiştirmek için:
Ayarlarını değiştirmek istediğiniz döşeme kenarını ya da döşeme kenarılarınınn üzerlerine farenin sol tuşu ile tıklayarak seçin.
Değiştir/Obje Özellikleri satırını tıklayın. Döşeme Kenarı Ayarları diyalogu ekrana gelecektir.
Burada istediğiniz değişiklikleri yapın ve tamam butonunu tıklayarak diyalogdan çıkın.
Yaptığınız değişiklikler seçmiş olduğunuz döşemelere uygulanacaktır. Döşemelerin birbirinden farklı özellikleri varsa ve bunlara müdahale edilmediyse, bu özelliklerde herhangi bir değişiklik olmayacaktır.

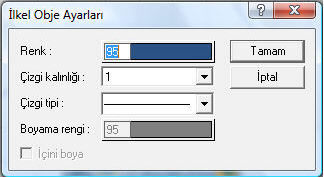

Diyalogta yer alan ayarlar şunlardır:
Renk: Döşeme kenarının rengi ayarlanır. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Burada girilen kalem kalınlık değeri sadece püskürtmeli ploterlarda kullanılır.
Çizgi Kalınlığı: Döşeme kenarının kalınlığı ayarlanır. Burada verilen kalınlık sadece ekranda görünür. Proje çizdirildiğinde, dikkate alınmaz. Çizicide dikkate alınacak kalem kalınlığını kalem kalınlıkları bölümünden veya rengi kutucuğunu shift tuşu ile birlikte tıklayarak yapabilirsiniz.
Çizgi Tipi: Döşeme kenarının çizgi tipi ayarlanır. (Sürekli çizgi, kesik kesik, çizgi nokta çizgi v.b.)
