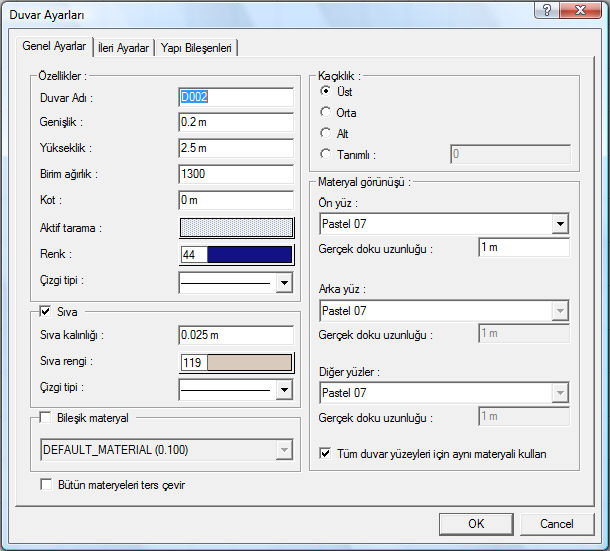

Duvar ayarları diyaloğu

• Ayarlar/Obje Ayarları/Duvar Ayarları veya Duvar komutu aktif iken ekranda bulunan Duvar toolbarından Ayarlar ikonu tıklanır.

• Duvar Ayarları diyaloğu ekrana gelir.

• Bu diyalogdaki parametrelerde istenilen değişiklikler yapılır.

• Tamam butonunu tıklanarak diyalogdan çıkılır.

• Bu aşamadan sonra çizilecek duvarlarda bu ayarlar geçerli olur.

Duvar Ayarları diyaloğu “Genel Ayarlar” ve “İleri Ayarlar” olmak üzere iki sekmeden oluşur. Bu sekmelerin her birinde duvarlarla ilgili, kullanıcı tarafından değiştirilebilir parametreler mevcuttur. Bu parametrelerle ilgili açıklayıcı bilgiler programda “Bu Nedir?” yardımı (What’s This? Help) olarak mevcuttur. Yardımı açığa çıkarmak için fare imleci ilgili parametre yazısının üzerine götürülür. Farenin sağ tuşu tıklanır. Açılan “Bu Nedir?” (What’s This?) yazısının üzerine sol tuş ile tıklandığında ilgili yardım açığa çıkar.

Genel Ayarlar Sekmesi:

Duvar adı: Duvarın yapı bileşenleri metrajında görünecek adı. Duvarın poz numarası.

Genişlik: Duvarın genişliği girilir.

Yükseklik: Duvar yüksekliği girilir. Duvar yüksekliği kat tabanından başlayarak duvarın yüksekliğini belirler. Duvar yüksekliği girilirken kat yüksekliği ve üstteki kiriş yükseklikleri gözönüne alınmalıdır. Zira bu yükseklikler kullanıcı kontrolündedir. Program herhangi bir otomatik ayarlama yapmaz.

Birim Ağırlık: ideCAD Statik programında kirişler üzerindeki duvar yüklerinin otomatik olarak hesaplanması için buraya duvar birim ağırlığı girilir (kg/m3). Burada girilen birim hacim ağırlığı, duvarın genişlik ve yüksekliklerine göre kiriş yükleri otomatik olarak hesaplanır. Duvarlar üzerindeki kapı-pencere boşlukları da otomatik olarak düşülür. Bu şekilde duvar yükleri kirişler üzerine gerçek formunda yansır. Proje ideCAD Statik’te kullanılmayacak ise bu parametrenin önemi yoktur.

Kot: Duvar alt yüzünün (duvar tabanı) kat tabanından ölçülen düşey mesafesidir (kotu). Pozitif ya da ya da negatif değer olabilir.

Renk: Duvar kenar çizgilerinin rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.

Aktif Tarama: Duvar için geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyaloğu açılır. Bu diyalogdan tarama tipi seçilir, tarama ve arka plan renk seçimleri yapılır.

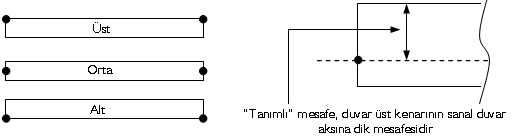

Alt/Üst/Orta/Tanımlı: Duvarın nereden tanımlı olacağını belirleyen seçeneklerdir. Duvarın iki ucundaki düğüm noktalarını birleştiren sanal duvar aksı, bakış yönüne göre duvarın üst kenarı ile çakışacaksa üst, alt kenarı ile çakışacaksa alt, duvarın tam ortasından geçecekse orta seçeneği işaretlenir. Sanal duvar aksı başka bir hattan geçecekse Tanımlı seçeneği işaretlenir ve alttaki veri giriş kutucuğuna, duvar üst kenarına göre mesafe (metre) girilir. Verilen mesafe duvar kalınlığından fazla olmamalıdır.

Duvarlarda sıva var : Duvarda belirli bir genişlikte sıva çizmek için kullanılabilir. Bu seçenek kullanılmaksızın dışında katmanlı duvar  olanağı ile de sıva tanımlanabilir. (Bakınız “Bileşik Materyaller”).

Sıva Kalınlığı: Planda çizilecek sıva kalınlığı girilir. “Duvarlarda sıva var” seçeneği işaretlenirse geçerli olur.

Sıva Rengi: Duvarların plandaki sıva rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.

Bileşik materyal kullan: Bileşik materyaller duvarın farklı malzeme görünümünde çizilmesine olanak tanır. İşaretlenirse, “Bileşik Materyal” editöründe tanımlanmış materyallerin kullanılmasını sağlar. Satır işaretlendikten sonra altta listede bulunan bileşik materyallerden bir tanesi farenin sol tuşu ile seçilir. Seçilen bileşik materyal  duvarın plandaki görünümünü  değiştirir.

Bütün materyalleri ters çevir: İşaretlenirse duvarda kullanılan materyaller ters çevrilirler. Bileşik materyaller için, duvarın sol tarafında gösterilen tarama duvarın sağ tarafında, duvarın sağ tarafında gösterilen tarama ise duvarın sol tarafında  gösterilir. Doku yüzeyleri için ise, duvarın ön yüzeyinde  kullanılan doku, duvarın arka yüzeyinde, duvarın arka yüzeyinde kullanılan doku, duvarın ön yüzeyinde kullanılır.

Materyal görünüşü:

Materyaller, duvarların renderlerde görüntülenecek yüzey dokularıdır. Duvar seçilen materyal ile kaplanır ve renderlerde bu şekilde görüntülenir.

Ön yüz: Duvarın ön yüzeyinde kullanılacak yüzey dokusu(materyal) listeden seçilir. Farenin sol tuşu ile liste açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır. Tanımlı materyal yoksa önce Ayarlar/Materyaller satırı tıklanarak materyal tanımlanmalıdır. Tanımlanan materyaller her türlü objede kullanılabilirler.

Arka yüz: Duvarın arka  yüzeyinde kullanılacak yüzey dokusu(materyal) listeden seçilir. Farenin sol tuşu ile liste açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır. Tanımlı materyal yoksa önce Ayarlar/Materyaller satırı tıklanarak materyal tanımlanmalıdır. Tanımlanan materyaller her türlü objede kullanılabilirler.

Diğer yüzler: Duvarın ön ve arka  yüzeyinin dışında kalan yüzeylerde kullanılacak yüzey dokusu(materyal) listeden seçilir. Farenin sol tuşu ile liste açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır. Tanımlı materyal yoksa önce Ayarlar/Materyaller satırı tıklanarak materyal tanımlanmalıdır. Tanımlanan materyaller her türlü objede kullanılabilirler.

Gerçek Doku Uzunluğu: Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve ilgili duvarlar üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. Her yüzey için ayrı ayrı belirlenebilir.

Tüm duvar yüzeyleri için aynı materyali kullan: İşaretlenirse, duvarın tüm yüzeylerinde, “Ön Yüz” ‘ de seçilen materyal kullanılır: İşaretlenmezse, duvarın herbir yüzeyi için tanımlanmış materyaller kullanırlıır.

İleri Ayarlar Sekmesi:

Ekstra Kot ve Yükseklikler: Duvar şeklinin dört köşesinde bulunan kutucuklara değerler girilerek (+/- metre) duvar uçları yükseltilip alçaltılabilir. Kalkan ve benzeri duvarlar çizmek için kullanılır.

Eğri Nokta Sayısı: Eğrisel ve dairesel duvar çizilirken kullanılan bir parametredir. Bu sayı büyüdükçe eğrisel ve dairesel duvarlar daha hassas(daha eğrisel) çizilirler. Maksimum 15 girilebilir.

Yazı ve  yerleşim:

Bu bölümlerde duvar ad(poz) yazısının duvarın neresinde yer alacağı belirlenir.

Yükseklik: Duvar adı yazısının yüksekliği girilir .

Renk: Yazı rengi ayarlanır. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.

Font kutusu: Duvar ad yazısının yazı fontu seçilir.

İsim yerleşim X ve İsim yerleşim Y: Duvar Adı yazısının duvar sol noktasına(isim duvar üstünde ise duvar üstü sol noktasına) göre X ve Y koordinatları girilir. Yazı X değeri pozitif girilirse yazı kenardan sağa doğru, negatif girilirse sola doğru kayar. Yazı Y değeri pozitif olursa yazı yukarıya, negatif olursa aşağıya kayar. Burada belirtilen yönler bakış yönüne göre düşünülmelidir.

Yazı yerleşim noktaları : Duvar isim yazısının duvarın neresinde gösterileceği işaretlenir.

Yapı Bileşenleri Sekmesi:

Yapı Bileşenleri Ekle :   Detaylı yapı bileşenleri metrajı için yanımlanan yapı malzemelerini duvar objesine atar.

• Yapı bileşenleri butonunu tıklayın.

• Bileşen Seçimi diyalogu açılacaktır.

• Bu diyalogta, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istedğiniz malzemeyi tıklayın.

• Sağ tarafta bulunan parametreleri ayarlayın.

• Tamam butonu tıklayın. “Bileşen Seçimi” diyalogu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme  ataması yapılabilir.

Bileşen seçimi diyalogunda bulunan parametreler şunlardır:

Kullanım bölümünde ;

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogta bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin,  malzeme miktarı 70 ise, “Değer 1”  satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın  yerine  aynı diyalogta bulunan “Değer 1”  satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar  ile  aynı diyalogta bulunan “Değer 1”  satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogta bulunan “Değer 1”  ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe  –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir.  Oranla  liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.

Oranla listesinde duvar objesi ve malzeme ölçüsüne göre beliren satırlar şunlardır:
