Duvar edit komutu mevcut (çizilmiş) duvarların özelliklerini değiştirmek için kullanılır. Duvar Edit diyaloğunda, Duvar Ayarları diyaloğunda yer alan bazı parametrelere ilaveten, duvarın çizim alanındaki durumu ile ilgili bazı değişiklikler de yapılabilir. Herhangi bir duvarın özelliklerini Duvar Edit komutu kullanarak değiştirmek için:
Değiştir/Obje Edit/Duvar/Duvar Edit satırını veya toolbardan Duvar Edit ikonunu tıklayın.
Değiştirmek istediğiniz duvarları farenin sol tuşu ile üzerlerine tıklayarak seçin. Duvarın uzunluk ya da plandaki açısını değiştirmek istiyorsanız, tıklamayı duvarın neresine yaptığınız önemlidir. Duvarın sol ucuna yakın bir noktaya tıklarsanız duvarın sol ucu, sağ ucuna yakın bir noktaya tıklarsanız duvarın sağ ucu, duvar ortasına yakın bir noktaya tıklarsanız duvarın orta noktası sabitlenir. Yapılacak uzunluk ya da açı değişikliklerinde bu nokta sabit tutulur (konumu değişmez). Örneğin duvar sol ucu tıklanarak seçildiyse; duvarın uzunluğunun değiştirilmesi durumunda duvar sağ tarafa doğru uzar ya da kısalır. Eğer duvarın açısı değiştirilirse, döndürme işlemi duvar sol düğüm noktası merkez kabul edilerek gerçekleştirilir.

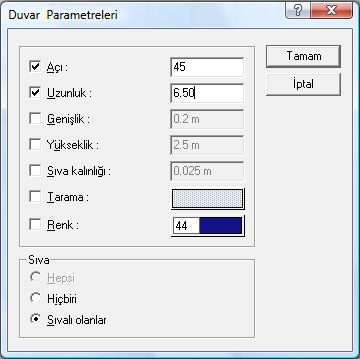

Farenin sağ tuşunu tıklayın. Duvar Parametreleri diyaloğu ekrana gelecektir.
Burada istediğiniz değişiklikleri yapın ve Tamam butonunu farenin sol tuşu ile tıklayarak diyalogdan çıkın. Yaptığınız değişiklikler seçmiş olduğunuz duvar(lar)a uygulanacaktır.
Duvar Parametreleri diyaloğundaki parametreler şunlardır:
Açı: Duvarın plandaki açısıdır ve birimi derecedir. Sol taraftaki kutucuk işaretlenince sağ taraftaki bilgi kutusu açılır. Buraya yeni açı değeri girilir. İlgili duvar, seçilen merkez noktaya göre (duvar sağ, sol ya da orta noktası) planda yeni girilen açı konumuna getirilir.
Uzunluk: Duvar uzunluğu. Soldaki kutucuk işaretlenir ve sağdaki bilgi kutusuna yeni uzunluk değeri girilir.
Genişlik: Duvar kalınlığı.
Yükseklik: Duvar yüksekliği.
Sıva Kalınlığı: Planda duvar sıvasının kalınlığı. (Duvar çizgisi ile sıva çizgisi arasındaki dik mesafe).
Tarama: Duvarın plandaki taraması. Sağ taraftaki tarama kutucuğuna farenin sol tuşu ile tıklandığında Tarama Seçenekleri diyaloğu açılır. Bu diyalogdan yeni tarama tip ve rengi seçilebilir.
Renk: Planda duvar çizgilerinin rengidir. Renk kutucuğu üzerine farenin sol tuşu ile tıklanır. Tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılırsa, rengin değiştiği görülür. Renk kutusu üzerine klavyeden shift tuşu basılı tutularak tıklanırsa ilgili rengin kalem kalınlığı ayarlanabilir.
Sıva
Hepsi: İşaretlenirse, seçilen tüm duvarlar sıvalı hale dönüştürülür.
Hiçbiri: İşaretlenirse, seçilen tüm duvarlar sıvasız hale dönüştürülür.
Sıvalı olanlar: İşaretlenirse, seçilen duvarlardan sadece çizilirken sıvalı olarak çizilen duvarlar sıvalı hale dönüştürülür.
