ideCAD Mimari programında tek parça eğrisel duvar çizmek mümkündür. Bunun için Eğrisel Duvar komutu geliştirilmiştir.
Çiz/Objeler/Duvar/Eğrisel Duvar satırını tıklayın.
Çizim alanı üzerinde istediğiniz noktaları farenin sol tuşu ile tıklayarak eğrisel duvarınızı oluşturun.
Bitirmek için farenin sağ tuşunu tıklayın.

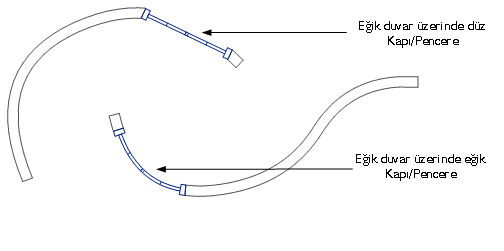

Eğrisel duvarlar üzerine kapı pencere yerleştirmek, hatta bu kapı pencerelerin de üzerinde yeraldığı duvar formunda olmasını sağlamak mümkündür. Kapı/Pencere Ayarları diyaloğundaki Yerleşim sekmesinden “Düz Kapı/Pencere” seçeneği işaretlenirse duvar üzerine yerleştirilen kapı-pencere objesi duvarın formundan etkilenmeden, düz olarak yerleştirilir. “Eğik Kapı/Pencere” seçeneği işaretlenirse, kapı-pencere objesi üzerinde bulunduğu duvara göre şekil değiştirerek eğrisel bir form alır.
