Programda data girimi sırasında hangi birimin kullanılacağı Ayarlar/Genel Ayarlar diyalogunda “Girdi Birimleri“ sekmesinde belirlenir. Bu diyalogta seçilen birim, bütün diyaloglarda ,koordinatlarda ve ölçülendirmelerde etkili olur.
Ayarlar/Genel Ayarlar satırı tıklanır.

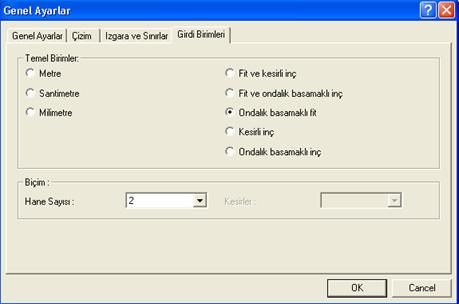

“Girdi Birimleri” sekmesi tıklanır.
Temel Birimler:
Metre: İşaretlenirse, bütün birimler metre olur. Diyaloglardaki değişkenler, koordinatlar, ölçülendirmeler metre cinsinden tanımlanır.
Santimetre: İşaretlenirse, bütün birimler santimetre olur. Diyaloglardaki değişkenler, koordinatlar, ölçülendirmeler santimetre cinsinden tanımlanır.
Milimetre: İşaretlenirse, bütün birimler milimetre olur. Diyaloglardaki değişkenler, koordinatlar, ölçülendirmeler milimetre cinsinden tanımlanır.
Fit ve kesirli inç: İşaretlenirse, bütün birimler fit ve kesirli inç olur. Diyaloglardaki değişkenler, koordinatlar, ölçülendirmeler bu birimde tanımlanır. Birim formatı örneğin 15 '-10 3/4 " şeklindedir.
Fit ve ondalık basamaklı inç: İşaretlenirse, bütün birimler fit ve ondalık basamaklı inç olur. Diyaloglardaki değişkenler, koordinatlar, ölçülendirmeler bu birimde tanımlanır. Birim formatı örneğin 15 '- 10.7"şeklindedir.
Ondalık basamaklı fit: İşaretlenirse, bütün birimler ondalık basamaklı fit olur. Diyaloglardaki değişkenler, koordinatlar, ölçülendirmeler bu birimde tanımlanır. Birim formatı örneğin 15.89' şeklindedir.
Kesirli inç: İşaretlenirse, bütün birimler kesirli inç olur. Diyaloglardaki değişkenler, koordinatlar, ölçülendirmeler bu birimde tanımlanır. Birim formatı örneğin 1901/2 " şeklindedir.
Ondalık basamaklı inç: İşaretlenirse, bütün birimler ondalık basamaklı inç olur. Diyaloglardaki değişkenler, koordinatlar, ölçülendirmeler bu birimde tanımlanır. Birim formatı örneğin 190.7" şeklindedir.
Biçim:
Hane sayısı: Virgülden sonra kaç hane gösterileceğini belirler. Listeden istenilen sayı seçilir. Örneğin 2 seçilirse, birimler virgülden sonra iki hane şeklinde gösterilecektir. 0 seçilirse birimlerin virgülden sonrası gösterilmeyecektir.
Kesirler: Kesirli inç formatında yapılacak ölçülendirmenin hangi hassasiyette gösterileceğini belirler. Listede, 1/2, ¼, 1/8, 1/16, 1/32, 1/34 hassasiyetine kadar seçenekler bulunmaktadır. ”Kesir yok” seçilirse, birimler kesirsiz görünür.
Ayrıca, bazı objelerin ayarlarında da -örneğin kapı/pencere ve ölçülendirme ayarları- “Birimler” sekmesi mevcuttur. Burada yapılan ayar, söz konusu obje için kullanıır. Kapı/pencerede kullanılan ölçüler, iç, dış, kesit kot, plan kot ölçülendirmeleri burada belirlenen formatta yapılır.
Kapı/Pencere için;
Ayarlar/Obje Ayarları/Kapı-Pencere Ayarları satırı tıklanır.
“Birimler” sekmesi tıklanır.
Ölçülendirme için(örneğin iç ölçülendirme);
Ayarlar/Ölçülendirme/İç Ölçülendirme satırı tıklanır.
“Birimler” sekmesi tıklanır.
Birimler sekmesindeki parametreler yukarıda açıklanan parametrelerle aynıdır. İlave olarak “Biçim” alanında aşağıdaki parametreler mevcuttur.
Yuvarlama aralığı: Metre, santimetre ya da milimetre olarak yapılacak ölçülendirmenin yuvarlama aralığını belirler. Yuvarlama yok seçilirse, ölçülendirme tam değerinde yapılır. Aralık büyüdükçe ölçülendirme seçilen aralık kadar yuvarlanır.
Sıfır birimi göster: İşaretli değilse, soldaki sıfır ve noktayı ölçülendirmede göstermez. Örneğin 0.20 değerini, 20 olarak ölçülendirir. İşaretli ise 0.20 değeri 0.20 olarak ölçülendirilir.
Küçük kesir yazısı: Kesirli inç formatı seçildiğinde, kesir kısmının büyük/küçük gösterilmesini belirler. İşaretli ise kesir tam sayının biraz üstünde ve küçük, işareti değilse kesir tam sayının yanında aynı büyüklükte gösterilir.
Sıfır fiti göster: 0 fitli ölçlendirmede (1 fitten küçük ölçü değerinde) 0 ın gösterilip gösterilmeyeceğini belirler. Örneğin işaretli değilse, 0' - 15" değerinde bir ölçüyü -15" olarak gösterir. İşaretli ise 0'-15" şeklinde gösterir.
0-1 aralığında sfır inç’i göster: Örneğin 8'-0 1/6 " değerine sahip bir ölçülendirme inç kısmı 0-1 aralığındadır. Seçenek işareli değilse 8'-0 1/6 " değeri 8'- olarak gösterilecektir. Başka bir deyişle 0-1 aralığındaki inç değerleri gösterilmeyecektir.
Mutlak sıfır inç’i göster: İnçin kesin sıfır olduğu ölçülendirme değerinde sıfır inçin gösterilip gösterilmeyeceğini belirler. Örneğin tam 10' değerinde bir ölçülendirme, eğer bu seçenek işaretli ise, 10'-0" şeklinde gösterilecektir. İşaretli değilse 10"- şeklinde gösterilecektir.
