Giydirme cephe ayarları diyalogunda, giydirme cephe objesinin parametre ve seçenekleri ayarlanır. Giydirme cephe objesi çizilmeden önce veya çizildikten sonra elemanın özellikleri bu diyalogda düzenlenir.
Giydirme cephe ayarlarına müdahale etmek için:
Toolbardan Giydirme Cephe ikonunu tıklayın.
Giydirme Cephe toolbarı ekrana gelecektir.
Toolbarda Ayarlar ikonunu tıklayın.
Giydirme Cephe Ayarları diyalogu açılacaktır.
Bu diyalogda istediğiniz ayarları yapın.
Tamam butonunu tıklayın.
Yapılan bu ayarlar yeni çizilecek giydirme cephe elemanları için geçerlidir. Çizilmiş giydirme cephe elemanlarının ayarlarını değiştirmek de mümkündür. Bunun için;
Ayarları değiştirilecek elemanları farenin sol tuşu ile tıklayarak seçtikten sonra Değiştir/Obje Özellikleri tıklayın.
Ekrana gelen Giydirme Ayarları diyaloğunda istenen değişiklikleri yapın.
Tamam butonunu tıklayarak diyalog kapatın.
Yapılan değişiklikler seçilenelemanlara uygulanacaktır.

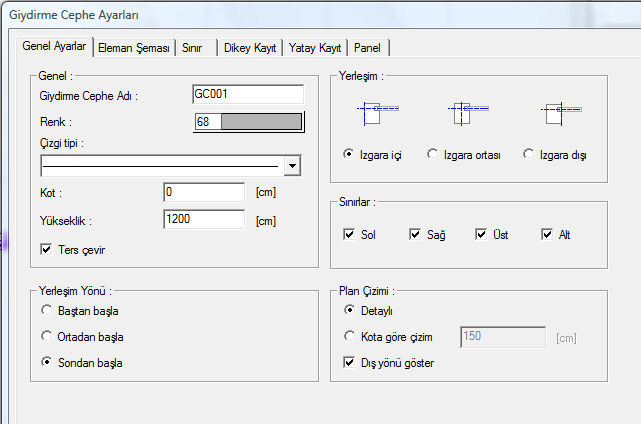

Genel Ayarlar Sekmesi
Giydirme Cephe Adı : Giydirme cephe objesi için bir ad verilir.
Renk : Giydirme cephe objesinin rengini tıklandığında açılan renk paletinden seçin.
Çizgi tipi : Giydirme cephe objesinin planda görünen çizgilerinin çizgi tipini tıklandığında açılan çizgi tipi listesinden seçin.
Kot : Giydirme cephe objesinin kat tabanına göre kotunu verin.
Yükseklik : Giydirme cephe objesinin yüksekliğini verin.
Ters çevir : Objenin kendi eksenine göre simetrisini alır.
Izgara içi, ızgara ortası, ızgara dışı : Sınır çerçevenin yerleşim noktasının neresi olacağını belirler. Uygulamak istediğiniz yerleşim göre uygun seçeneği işaretleyin.
Sınırlar : Giydirme cephenin en dışından geçen çerçevenin, objenin solunda, sağında, üstünde veya altında oluşturulup oluşturulmayacağını düzenler. İlgili yöndeki seçeneği işaretleyerek çerçeveyi oluşturabilirsiniz
Yerleşim yönü : Giydirme cephe elemanlarının yatayda nasıl yerleştirileceğini ve dengeleneceğini belirler. Baştan, ortadan veya sondan uygun olan seçeneği işaretleyin.
Plan çizimi -> Detaylı : Plan çiziminde elemana ait tüm çizgileri gösterir.
Plan çizimi -> Kota göre : Giydrme cephe elemanın plan çiziminin nasıl olacağını belirler. örneğin 15 metre yüksekliği olan bir cephede değer 1.5 metre verilirse, cephe 1.5 metre yükseklikten kesilip aşağıya bakılacak şekilde planı çizilir.
Plan çizimi -> Dış yönü göster : Giydirme cephede plan çiziminde, dış tarafın neresi olduğunu gösteren bir ok çizilir. Bu seçenek o okun planda çizilip çizlmeyeceğini belirler.
Eleman Şeması Sekmesi
Dikey kayıt : Giydirme cephe elemanını oluşturan modülün dikey yönde oluşturulacak parça sayısını ve aralıkları bu tabloda ayarlanır. Altta Ekle butonu ile yeni bir kayıt açılırken Sil butonu ile mevcut bir kayıt silinir. Tabloda dikey kayıt aralıkları sütununda sırayla iki kayıt arasındaki mesafeyi veriniz. Oluşturulan bölme sağda önizlemede kutucuğunda takip edilebilir.
Yatay kayıt : Giydirme cephe elemanını oluşturan modülün yatay yönde oluşturulacak parça sayısını ve aralıkları bu tabloda ayarlanır. Altta Ekle butonu ile yeni bir kayıt açılırken Sil butonu ile mevcut bir kayıt silinir. Tabloda yatay kayıt aralıkları sütununda sırayla iki kayıt arasındaki mesafeyi veriniz. Oluşturulan bölme sağda ön izlemede kutucuğunda takip edilebilir.
Toplam : Kayıtların toplam uzunluğu bu satırda verilir.
Ekle : Tabloya bir kayıt ekler.
Sil : Tablodan bir kayıt siler.
Temizle : Modülü oluşturan tüm kayıtları siler ve yeni bir çalışma sayfası hazırlar.
Model ön görüntüsü: Dikey ve yatay kayıt tanımlanarak hazırlanan giydirme cephe modülünün ön görüntüsüdür. Modelde T1, T2 isimlendirmeler yatay, M1 ve M2 vb isimlendirmeler ise dikey kayıtları ifade eder. Her bir göz modelin tamanını, model de yan yana getirilerek giydirme cephe elemanını oluşturur. Modeli oluşturan göz, farenin sol tuşu ile tıklandığında, genel, tip1, tip2, tip3 şeklinde belirtilen bir renk değişikliğine uğrar. Bunlar, Sınır sekmesinde tanımlanmış materyal isimleridirler. Varsayılan olarak genel, tip1, tip2, tip3 şeklinde 4 tip materyal tanımlıdır ve sınır, dikey ve yatay sekmelerinde her göze bu materyallerden biri atanabilir. Bu görüntüde ise söz konusu gözler tıklanarak istenilen bir materyal, tıklanan göze atanır.
Sınır Sekmesi
Tipler : Genel, tip1, tip2, tip3 olarak dört adet tip tanımlanmıştır ve her bir tip bir materyale ilişkilendirilir. Tipleri birini tablodan seçerek yanda bulunan materyal listesinden istediğiniz materyalleri istediğiniz tipe atayın.
Materyal : Ok işaretini tıkladığınızda mevcut materyal listesi açılır. Uygun materyali listeden seçin.
Öncelik : Sınır, yatay ve düşey kayıtlarda kesişim önceliğini belirler. Değer küçüldükçe öncelik artar ve o elamanın kesişimi diğerlerine göre önde yapılır.
Tip -> Genel : İşaretlendiğinde giydirme cephe elemanını sınırlayan profil görünür.
Tip -> Saklı kayıt : İşaretlendiğinde giydirme cephe elemanını sınırlayan profil yapının ön cephesinde görünmez (saklanır), içten(yapının iç mekanlarından) görünür.
Tip -> Yok : İşaretlendiğinde giydirme cephe elemanını sınırlayan profil, tamamen kapatılır. (Hiç bir istikamette görünmez.)

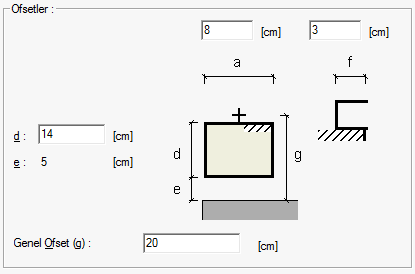

Ofsetler : Giydirme cephe elemanını sınırını oluşturan profilin geometrik özelliklerini şemada gösterilen parametrelere göre verin.
Dikey Kayıt
Tipler : Genel, tip1, tip2, tip3 olarak dört adet tip tanımlanmıştır ve her bir tip bir materyale ilişkilendirilir. Tipleri birini tablodan seçerek yanda bulunan materyal listesinden istediğiniz materyalleri istediğiniz tipe atayın.
Materyal : Ok işaretini tıkladığınızda mevcut materyal listesi açılır. Uygun materyali listeden seçin.
Öncelik : Sınır, yatay ve düşey kayıtlarda kesişim önceliğini belirler. Değer küçüldükçe öncelik artar ve o elamanın kesişimi diğerlerine göre önde yapılır.
Tip -> Genel : İşaretlendiğinde dikey kayıt profili görünür.
Tip -> Saklı kayıt : İşaretlendiğinde dikey kayıt profili, yapının ön cephesinde görünmez (saklanır), içten(yapının iç mekanlarından) görünür.
Tip -> Yok : İşaretlendiğinde dikey kayıt profili tamamen kapatılır. (Hiç bir istikamette görünmez.)
Ofsetler : Dikey kayıt profilinin geometrik özelliklerini şemada gösterilen parametrelere göre verin.
Yatay Kayıt Sekmesi
Tipler : Genel, tip1, tip2, tip3 olarak dört adet tip tanımlanmıştır ve her bir tip bir materyale ilişkilendirilir. Tipleri birini tablodan seçerek yanda bulunan materyal listesinden istediğiniz materyalleri istediğiniz tipe atayın.
Materyal : Ok işaretini tıkladığınızda mevcut materyal listesi açılır. Uygun materyali listeden seçin.
Öncelik : Sınır, yatay ve düşey kayıtlarda kesişim önceliğini belirler. Değer küçüldükçe öncelik artar ve o elamanın kesişimi diğerlerine göre önde yapılır.
Tip -> Genel : İşaretlendiğinde dikey kayıt profili görünür.
Tip -> Saklı kayıt: İşaretlendiğinde yatay kayıt profili, yapının ön cephesinde görünmez (saklanır), içten(yapının iç mekanlarından) görünür.
Tip -> Yok : İşaretlendiğinde yatay kayıt profili tamamen kapatılır. (Hiç bir istikamette görünmez.)
Ofsetler : Yatay kayıt profilinin geometrik özelliklerini şemada gösterilen parametrelere göre verin.
Panel Sekmesi :
Tipler : Genel, tip1, tip2, tip3 olarak dört adet tip tanımlanmıştır ve her bir tip bir materyale ilişkilendirilir. Tipleri birini tablodan seçerek yanda bulunan materyal listesinden istediğiniz materyalleri istediğiniz tipe atayın.
Materyal : Ok işaretini tıkladığınızda mevcut materyal listesi açılır. Uygun materyali listeden seçin.
Gerçek doku uzunluğu : Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.
Panel kalınlığı ve kaçıklık : Giydirme cephe panelinin kalınlığını ve kaçıklığını verin.
