Giydirme cepheyi oluşturan model, eleman şeması olarak adlandıracağımız tanımlama ile yapılır. Eleman şemasında, modelin yatay ve dikey olarak kaç kayıttan(ızgara) oluşacağı ve aralarındaki mesafeler girilir. Giydirme cephe objesi de şema olarak tanımlanan bu modelin ardı ardına birleştirilmesi ile oluşturulur.
Eleman şeması giydirme cephe ayarları diyalogundadır.
Toolbardan Giydirme Cephe ikonunu tıklayın.
Açılan giydirme cephe yardımcı toolbarından Ayarlar ikonunu tıklayın.

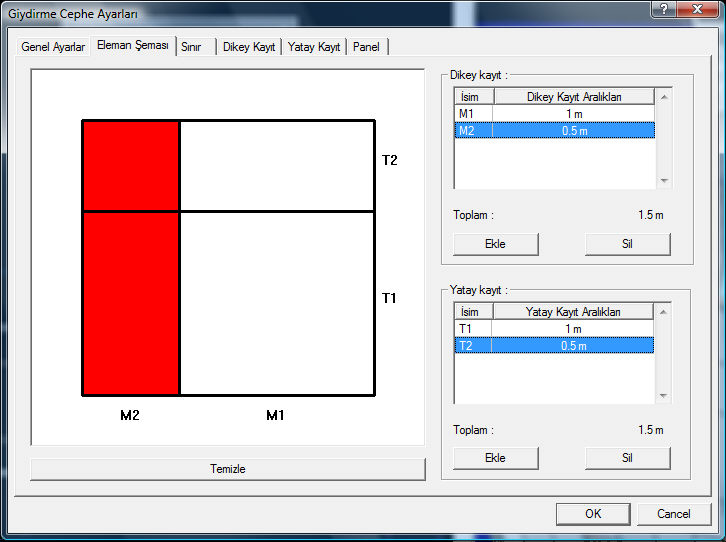

Eleman Şeması sekmesini tıklayın.
Sekmede modelin öngörüntüsü ve sağ tarafta yatay ve dikey yöndeki kayıtlar görülmektedir. Modelde T1, T2 isimlendirmeler yatay, M1 ve M2 vb isimlendirmeler ise dikey kayıtları ifade eder. Her bir göz modelin tamanını, model de yan yana getirilerek giydirme cephe elemanını oluşturur. Modeli oluşturan göz, farenin sol tuşu ile tıklandığında, genel, tip1, tip2, tip3 şeklinde belirtilen bir renk değişikliğine uğrar. Bunlar, Sınır sekmesinde tanımlanmış materyal isimleridirler. Varsayılan olarak genel, tip1, tip2, tip3 şeklinde 4 tip materyal tanımlıdır ve sınır, dikey ve yatay sekmelerinde her göze bu materyallerden biri atanabilir. Bu görüntüde ise söz konusu gözler tıklanarak istenilen bir materyal, tıklanan göze atanır.
Sağda bulunan tabloda kayıtların mesafeleri tanımlanır.
Dikey kayıtta, giydirme cephe elemanını oluşturan modülün dikey yönde oluşturulacak parça sayısını ve aralıkları bu tabloda ayarlanır. Altta Ekle butonu ile yeni bir kayıt açılırken Sil butonu ile mevcut bir kayıt silinir. Tabloda dikey kayıt aralıkları sütununda sırayla iki kayıt arasındaki mesafeyi veriniz. Oluşturulan bölme sağda önizlemede kutucuğunda takip edilebilir.
Yatay kayıtta, Giydirme cephe elemanını oluşturan modülün yatay yönde oluşturulacak parça sayısını ve aralıkları bu tabloda ayarlanır. Altta Ekle butonu ile yeni bir kayıt açılırken Sil butonu ile mevcut bir kayıt silinir. Tabloda yatay kayıt aralıkları sütununda sırayla iki kayıt arasındaki mesafeyi veriniz. Oluşturulan bölme sağda ön izlemede kutucuğunda takip edilebilir.
Toplam satırında, kayıtların toplam uzunluğu gösterilir.
Ekle butonu ile tabloya bir kayıt eklenir.
Sil butonu ile tablodan bir kayıt silinir.
Temizle butonu ile modülü oluşturan tüm kayıtları siler ve yeni bir çalışma sayfası hazırlar.
