Kesişim ölçülendirme parametrelerine müdahale etmek için:
Ayarlar/Ölçülendirme/Ölçülendirme Ayarları satırı tıklandıktan sonra açılan ölçülendirme toolbarından, Kesişim Ölçülendirme ikonunu tıklayın.

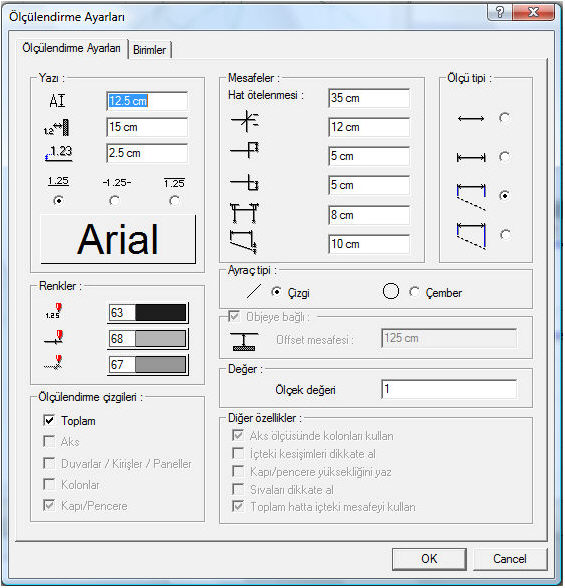

Ölçülendirme Ayarları diyaloğu ekrana gelecektir. Burada gerekli değişiklikleri yapın.
Tamam butonunu tıklayıp diyalogdan çıkın.
Kesişim ölçülendirme ayarları, ölçülendirmeyi yapılmadan önce yapılmalıdır. Mevcut kesişim ölçülendirmelerin ayarları değiştirilemez.
Kesişim Ölçülendirme diyaloğundaki parametreler aşağıda açıklanmıştır:
Ölçülendirme yazı yüksekliği, çizgi ve ayraç boyutları ile ilgili parametreler diyalogda şekillerle gösterilmiştir. İlgili kutucuklara değerler girilir.
Hatlar arası mesafe: Toplam ve boyut hatları ölçülendirme hatları arasındaki mesafedir.
Hane sayısı: Virgülden sonraki hane sayısı girilir. Genellikle ölçülendirme birimi metre seçilirse 2, santimetre seçilirse 1 girilir. Kullanıcı istediği değeri girebilir. Ölçülendirme küsuratları girilen hane sayısına göre yazılır.
Yazı tipi: Buton tıklandığında yazı tipi ayarları diyaloğu açılır. Buradan yazı tipi ile ilgili seçimler yapılıp tamam butonu tıklanır. Ölçülendirmeler seçilen yazı tipi ile yapılır.
Ölçülendirme birimi: Bu bölümden kullanılacak ölçülendirme birimi seçilir.
Renkler: Kesişim ölçülendirme yazı, ölçülendirme hattı ve ayraçlar için ayrı ayrı renkler seçilir. Renk kutucuklarının üzerine farenin sol tuşu tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.
Çizilen Boyut Hatları: Kesişim ölçülendirmede iki ölçülendirme hattı çizdirilebilir. Bunlardan birisi toplam, diğeri detay ölçü hattıdır. Çizilmesi istenen boyut hattının önündeki kutucuk tıklanarak işaretlenir.
Birimler
Temel Birimler: Ölçülendirmenin hangi birimde yapılacağı belirtilir. Ölçülendirme metre, santimetre, milimetre, fit ve kesirli inç, fit ve ondalık basamaklı inç, ondalık basamaklı fit, kesirli inç, ondalık basamaklı inç birimlerinden biriyle yapılabilir. Örneğin 4 metrelik bir mesafe santimetre seçilirse 400, milimetre seçilirse 4000, fit ve kesirli inç seçilirse, 13’ – 11” , fit ve ondalık basamaklı inç seçilirse 13’ – 1.5” , ondalık basamaklı fit seçilirse 13.12’, kesirli inç seçilirse 1571/2” , ondalık basamaklı inç seçilirse 155.5” şeklinde gösterilecektir.
Hane sayısı: Ondalık basamaklı ölçülendirme tipi seçildiğinde aktif hale gelir. Ölçülendirmenin virgülden sonra kaç hane gösterileceğini belirler. Sıfır girilirse virgülden sonra hane gösterilmez, 1 girilirse bir hane, 2 girilirse iki hane vb. gösterilir. Program ölçüleri belirtilen hane sayısına göre yuvarlayarak yazar. Mimari projelerde genelde ölçülendirme birimi metre ise iki hane, santimetre ise bir hane dikkate alınır.
Yuvarlama aralığı: Metre, santimetre ya da milimetre olarak yapıacak ölçülendirmenin yuvarlama aralığını belirler. Yuvarlama yok seçilirse, ölçülendirme tam değerinde yapılır. Aralık büyüdükçe ölçülendirme seçilen aralık kadar yuvarlanır.
Sıfır birimi göster: İşaretli değilse, soldaki sıfır ve noktayı ölçülendirmede göstermez. örneğin 0.20 değerini, 20 olarak ölçülendirir. İşaretli ise 0.20 değeri 0.20 olarak ölçülendirilir.
Kesirler: Kesirli inç formatında yapılacak ölçülendirmenin hangi hassasiyette gösterileceğini belirler. Kesirsiz ya da 1/64 hassasiyetine kadar kesirli ölçülendirme yapılabilir.
Küçük kesir yazısı: Kesili inç formatı seçildiğinde, kesir kısmının büyük/küçük gösterilmesini belirler. İşaretli ise kesir tam sayının biraz üstünde ve küçük, işareti değilse kesir tam sayının yanında aynı büyüklükte gösterilir.
Sıfır fiti göster: 0 fitli ölçülendirmede (1 fitten küçük ölçü değerinde) 0'ın gösterilip gösterilmeyeceğini belirler. Örneğin işaretli değilse, 0' - 15" değerinde bir ölçüğü -15" olarak gösterir. İşaretli ise 0'-15" şeklinde gösterir.
0-1 aralığında sıfır inç i göster: Örneğin 8'-0 1/6 " değerine sahip bir ölçülendirme inç kısmı 0-1 aralığındadır. Seçenek işaretli değilse 8'-0 1/6 " değeri 8'- olarak gösterilecektir. Başka bir deyişle 0-1 aralığındaki inç değerleri gösterilmeyecektir.
Mutlak inçi göster: İnçin mutlak sıfır olduğu ölçülendirme değerinde sıfır inçin gösterilip gösterilmeyeceğini belirler. Örneğin tam 10' değerinde bir ölçülendirme, eğer bu seçenek işaretli ise, 10'-0" şeklinde gösterilecektir. İşaretli değilse 10"- şeklinde gösterilecektir.
