Kesit kot ayarları diyaloğunda, kesit kot ölçülendirme parametreleri yer alır. Kesit ve görünüşlerde kullanılır. Kesit kot ölçüleri sadece 2B pencerelerde aktiftir. Kesit pencereleri de 2B pencerelerdir. 3B pencerelerde kesit kot ayarlarına girilemez. Kesit kot ayarlarına müdahale etmek için:
Kesit penceresinde değilseniz, kesit penceresine geçin.
Ayarlar/Ölçülendirme/Kesit Kot Ayarları satırını tıklayın. Kesit Kot Ayarları diyaloğu ekrana gelecektir.
Burada gerekli değişiklikleri yapın. Tamam butonunu tıklayarak diyalogdan çıkın.
Yapılan ayarlar çizilecek kesit kot ölçüleri için geçerli olacaktır. Mevcut bir kotun ayarlarını değiştirmek için:
Değişiklik yapmak istediğiniz kesit kot ölçüsünün üzerine farenin sol tuşu ile tıklayın.
Farenin sağ tuşunu tıklayın. Açılan menüden Özellikler satırını tıklayın.
Açılan Kesit Kot Ayarları diyaloğunda gerekli değişiklikleri yapın. Tamam butonunu tıklayarak diyaloğu kapatın. Değişiklikler seçmiş olduğunuz kesit kot ölçüsüne yansıyacaktır.
Kot değeri, kesit kot ayarları diyaloğundan değiştirilemez. Çünkü kesit kot ölçüleri akıllı ölçülerdir ve bulundukları kotu gösterirler. Ölçü bloğu taşındığında, kot ölçüsü de otomatik olarak bulunduğu kota göre değişir.
Kot değerinin değiştirilmesi isteniyorsa, ilgili kot obje parçala ile parçalanıp, Yazı Değiştir komutu ile değer değiştirilebilir:
Değiştir/Obje Parçala satırını tıklayın.
Değerini değiştirmek istediğiniz kot ölçüsü üzerine farenin sol tuşu ile tıklayın.
Farenin sağ tuşunu tıklayın. Kot ölçüsü parçalanarak yazı, çember ve çizgilere ayrılacaktır.
Değiştir/Obje Edit/Yazı Değiştir satırını tıklayın.
Parçalamış olduğunuz kot ölçü bloğundaki ölçü yazısını farenin sol tuşu ile tıklayın.
Farenin sağ tuşunu tıklayın. Yazı Değiştir diyaloğu ekrana gelecektir.
Yazıyı değiştirin ve Tamam butonunu tıklayın. Diyalog kapanacak ve yazı değişecektir.
Obje parçala ile parçalanan kesit kot ölçüsü artık otomatik olarak kendini yenileme özelliğini yitirir. Ölçü bloğu taşınsa bile, kot değeri değişmez.

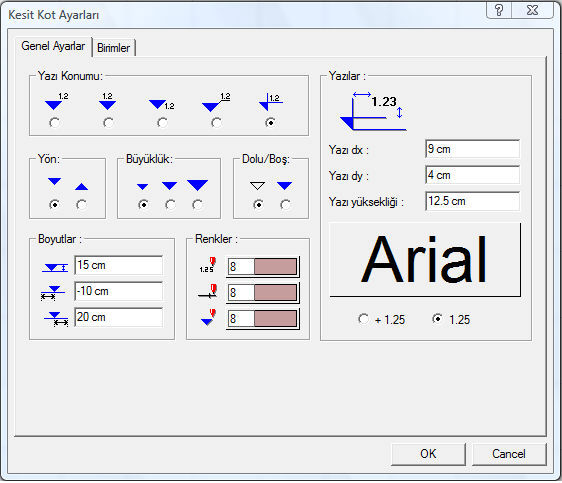

Kesit Kot Ayarları diyaloğundaki parametreler aşağıda açıklanmıştır:
Boyut Ayarları: Kot etiketi ile ilgili parametreler şekil üzerinde gösterilmiştir. Değerler değiştirilmek sureti ile etiket boyutu ayarlanabilir.
Renk Ayarları: Kesit Kot ölçüsünün yazı ve etiket renkleri seçilir. Renk kutucuklarının üzerine farenin sol tuşu tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.
Yazı Kaçıklıkları: Yazı dx ve Yazı dx ve Yazı dy kutularına girilen değerler girilerek yazının etikete göre yeri ayarlanır.
Yazı Yüksekliği: Kot yazısının yüksekliği ayarlanır.
Hane Sayısı: Ölçülendirme yapılırken virgülden sonra kaç haneye kadar yazılacağı bu kutucuğa girilir. Ölçü değeri girilen hane sayısına göre yuvarlanarak yazılır.
Yazı tipi butonuna tıklandığında yazı tipleri diyaloğu açılır. Buradan kot yazısının yazı tipi ile ilgili seçimler yapılır ve tamam butonuna tıklanır. Buton üzerindeki örnek yazı yapılan seçimlere göre değişir. Etiket yazısı bu yazı karakteri ile yazılır.
Birimler:
Temel Birimler: Ölçülendirmenin hangi birimde yapılacağı belirtilir. Ölçülendirme metre, santimetre, milimetre, fit ve kesirli inç, fit ve ondalık basamaklı inç, ondalık basamaklı fit, kesirli inç, ondalık basamaklı inç birimlerinden biriyle yapılabilir. Örneğin 4 metrelik bir mesafe santimetre seçilirse 400, milimetre seçilirse 4000, fit ve kesirli inç seçilirse, 13’ – 11” , fit ve ondalık basamaklı inç seçilirse 13’ – 1.5” , ondalık basamaklı fit seçilirse 13.12’, kesirli inç seçilirse 1571/2” , ondalık basamaklı inç seçilirse 155.5” şeklinde gösterilecektir.
Hane sayısı: Ondalık basamaklı ölçülendirme tipi seçildiğinde aktif hale gelir. Ölçülendirmenin virgülden sonra kaç hane gösterileceğini belirler. Sıfır girilirse virgülden sonra hane gösterilmez, 1 girilirse bir hane, 2 girilirse iki hane vb. gösterilir. Program ölçüleri belirtilen hane sayısına göre yuvarlayarak yazar. Mimari projelerde genelde ölçülendirme birimi metre ise iki hane, santimetre ise bir hane dikkate alınır.
Yuvarlama aralığı: Metre, santimetre ya da milimetre olarak yapıacak ölçülendirmenin yuvarlama aralığını belirler. Yuvarlama yok seçilirse, ölçülendirme tam değerinde yapılır. Aralık büyüdükçe ölçülendirme seçilen aralık kadar yuvarlanır.
Sıfır birimi göster: İşaretli değilse, soldaki sıfır ve noktayı ölçülendirmede göstermez. örneğin 0.20 değerini, 20 olarak ölçülendirir. İşaretli ise 0.20 değeri 0.20 olarak ölçülendirilir.
Kesirler: Kesirli inç formatında yapılacak ölçülendirmenin hangi hassasiyette gösterileceğini belirler. Kesirsiz ya da 1/64 hassasiyetine kadar kesirli ölçülendirme yapılabilir.
Küçük kesir yazısı: Kesili inç formatı seçildiğinde, kesir kısmının büyük/küçük gösterilmesini belirler. İşaretli ise kesir tam sayının biraz üstünde ve küçük, işareti değilse kesir tam sayının yanında aynı büyüklükte gösterilir.
Sıfır fiti göster: 0 fitli ölçülendirmede (1 fitten küçük ölçü değerinde) 0'ın gösterilip gösterilmeyeceğini belirler. Örneğin işaretli değilse, 0' - 15" değerinde bir ölçüğü -15" olarak gösterir. İşaretli ise 0'-15" şeklinde gösterir.
0-1 aralığında sıfır inç i göster: Örneğin 8'-0 1/6 " değerine sahip bir ölçülendirme inç kısmı 0-1 aralığındadır. Seçenek işaretli değilse 8'-0 1/6 " değeri 8'- olarak gösterilecektir. Başka bir deyişle 0-1 aralığındaki inç değerleri gösterilmeyecektir.
Mutlak inçi göster: İnçin mutlak sıfır olduğu ölçülendirme değerinde sıfır inçin gösterilip gösterilmeyeceğini belirler. Örneğin tam 10' değerinde bir ölçülendirme, eğer bu seçenek işaretli ise, 10'-0" şeklinde gösterilecektir. İşaretli değilse 10"- şeklinde gösterilecektir.
