Arazi üzerinde çizilen bir hat boyunca kot noktaları oluşturur ve ilgili kot değerlerini de kot ölçüleri olarak ayrıca gösterir. Gerekli olduğu durumlarda kot çizgisinin özeliklerine girilerek hattın hem koordinatları hem de kot değerleri değiştirilebilir.
Kalıp planı modundaysanız toolbardan Mimari Plan / Kalıp Planı ikonunu tıklayın.
Toolbardan Arazi ikonunu tıklayın.
Açılan Arazi toolbarından Kot Çizgisi ikonunu tıklayın.
Kot çizgisi tıklandığında açılan Rota Bölümleri toolbarında düz, dairesel ve çok kenarlı eğrisel hat çizmek için kullanılan ikonlar bulunur. Duruma göre uygun ikonu tıklayın.
Arazi üzerinde bir noktaları tıklayın. Noktalarını verirken Kot kutucuğuna noktaların kotlarını yazın.
Kot çizgisi oluşacaktır.
Tanımlanmış kot çizgisinin koordinatlarını, kotunu ve diğer özelliklerini ayarlamak için;
Kot çizgisini seçin.
Toolbardan Obje Özellikleri ikonunu tıklayın.

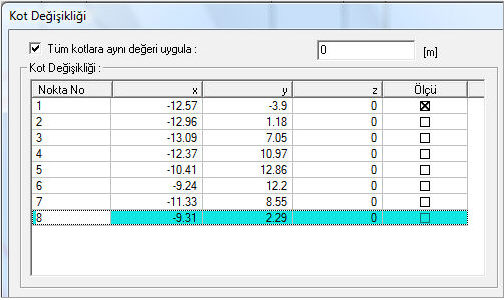

Kot Değişikliği diyalogu açılacaktır.
Bu diyalogta, nokta numarası, koordinatlar, kot, çizgi tipi vb kot noktasının özellikleri bulunmaktadır.
Değişiklikleri yapın ve Tamam butonunu tıklayarak diyalogu kapatın.
