Mahal Kenarı Ayarları diyalogunda, mahal kenarının rengi, çizgi tipi, planda görünen çizgi kalınlığı gibi görsel ayarları ayarlanır.
Mahal Kenarı ayarları mahal kenarları oluşturulmadan önce yapılabileceği gibi, mahal kenarları oluşturulduktan sonra da yapılabilir. Mahal kenarının ayarlarına müdahale etmek için:
Mahal Kenarı satırı tıkladıktan sonra Ayarlar ikonunu tıklayın.
Açılan Mahal Kenarı Ayarları diyalogunda gerekli değişiklikleri yapın.
Tamam butonunu tıklayıp diyalogu kapatın. Bundan sonra çizeceğiniz elemanlar yaptığınız ayarlara göre çizilecektir.
Mevcut bir mahal kenarının ayarlarını değiştirmek için:
Ayarlarını değiştirmek istediğiniz mahal kenarını ya da mahal kenarılarınınn üzerlerine farenin sol tuşu ile tıklayarak seçin.
Değiştir/Obje Özellikleri satırını tıklayın. Mahal Kenarı Ayarları diyalogu ekrana gelecektir.
Burada istediğiniz değişiklikleri yapın ve tamam butonunu tıklayarak diyalogdan çıkın.
Yaptığınız değişiklikler seçmiş olduğunuz elemanlara uygulanacaktır.

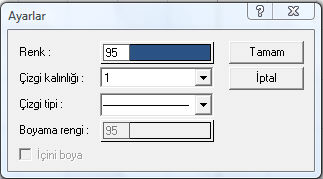

Diyalogta yer alan ayarlar şunlardır:
Renk: Mahal kenarının rengi ayarlanır. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Burada girilen kalem kalınlık değeri sadece püskürtmeli ploterlarda kullanılır.
Çizgi Kalınlığı: Mahal kenarının kalınlığı ayarlanır. Burada verilen kalınlık sadece ekranda görünür. Proje çizdirildiğinde, dikkate alınmaz. Çizicide dikkate alınacak kalem kalınlığını kalem kalınlıkları bölümünden veya rengi kutucuğunu shift tuşu ile birlikte tıklayarak yapabilirsiniz.
Çizgi tipi: Mahal kenarının çizgi tipi ayarlanır. (Sürekli çizgi, kesik kesik, çizgi nokta çizgi v.b.)
