Panel ayarları diyaloğu

Panel Ayarları diyaloğu panellerle ilgili parametrelerin bulunduğu diyalogdur. Çizilen paneller panel ayarları diyaloğunda verilen parametrelere göre çizilirler. Çizilmiş panellerin parametrelerinde değişiklikler yapılmak istenirse obje özellikleri komutu ile ilgili panelin ayarlarına girilip, ayarlarda değişiklikler yapılabilir.

Panel ayarlarını yapmak için:

• Ayarlar/Obje Ayarları/Panel Ayarları satırını tıklayın.

• Açılan panel ayarları diyaloğunda istediğiniz değişiklikleri yapın. Buradaki parametrelerle ilgili açıklamalar aşağıda yapılmıştır.

• Tamam butonunu tıklayıp diyalogdan çıkın. Bu aşamadan sonra çizeceğiniz paneller yaptığınız ayarlarla çizilecektir.

Mevcut (önceden çizilmiş) panel ya da panellerin ayarlarını değiştirmek için:

• Ayarlarını değiştirmek istediğiniz panel ya da panelleri farenin sol tuşu ile tıklayarak seçin.

• Değiştir/Obje Özellikleri satırını tıklayın.

• Açılan panel ayarları diyaloğunda gerekli değişiklikleri yapın. (Eğer birden fazla panel seçildi ise, seçilen panellerin sadece değiştirilen parametreleri değişerek ortak olacak, ortak olmayan parametreler değiştirilmeyecektir. Örneğin; 20 ve 25 cm genişliğinde paneller seçilmiş olsun. Panel ayarlarında yükseklik parametresi 2.5 yapılırsa bu panellerin ikisinin de yükseklikleri 2.5 metre olacak, genişlikleri yine 20 ve 25 cm kalacaktır).

• Tamam butonuna tıklayıp diyaloğu kapattığınızda, panellerin özellikleri değişecektir.

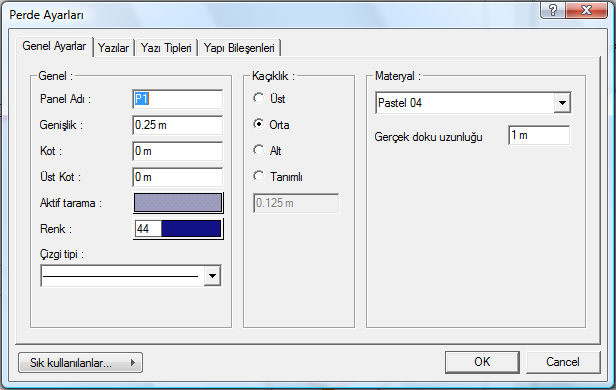

Panel Ayarları diyalogunda sırasıyla Genel Ayarlar, Yazılar, Yazı Tipleri, Statik/Betonarme/Güçlendirme ve Yapı Bileşenleri olmak üzere altı sekme bulunur.

Genel Ayarlar Sekmesi:

Panel Adı: Buraya girilen rakamın önüne P indisi getirilerek panel adı oluşturulur (P1, P15 gibi). Program bu isimleri panellerin çiziliş sırasına göre arttırır. Panel isimleri paneller çizildikten sonra da değiştirilebilir. Değiştirilen panel isimleri P indisli olmak zorunda değildir. Herhangi bir isim kullanılabilir.

Panel Genişliği: Panel genişliği girilir . Panel genişliği, panelin plandaki genişliğini ifade eder.

Üst Kot/Kot: Üst Kot ve Kot parametreleri panelin üst ve alt düğüm noktalarını yönetir. Üst Kot ve Kot değerleri sıfır olduğu zaman, panel alt düğüm noktası kat tabanında, üst düğüm noktası kat tavanında yer alır. Başka bir deyişle panel yüksekliği kat yüksekliğine eşittir. Üst Kot hanesine pozitif (+) değer  girilirse panel üst düğüm noktası girilen değer kadar yukarıya kayar, panel yukarıya doğru uzar. Negatif değer girilirse panel kısalır. Aynı şekilde Kot hanesine pozitif değer girilirse panel düğüm noktası girilen değer kadar yukarıya doğru kayar, dolayısı ile panel kısalır. Negatif değer girilmesi durumunda panel alt düğüm noktası aşağıya kayacağı için, panel boyu uzar. Panellerde Üst Kot ve Kot girilirken, katlar arası çakışmaları ya da süreksizlikleri önlemek için dikkatli olunmalıdır.

Panel Rengi: Panel kenar çizgilerinin rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Kalem kalınlıkları ekranda farkedilmez. Çizim kağıda çizdirilirken geçerlidir.

Aktif Tarama: Panel için planda geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyaloğu açılır. Bu diyalogda, tarama tipleri tablosundan istenen tarama tipinin üzerine farenin sol tuşu ile tıklanarak tarama tipi seçilir. Tarama rengi ve zemin rengi kutucuklarının üzerine farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Tamam butonu tıklanarak diyalog kapatılır ve kiriş ayarları diyaloğuna geri dönülür. Aktif tarama kutucuğunda seçilen tarama tipi seçilen renklerle görüntülenir.

Alt/Üst/Orta/Tanımlı: Panelin nereden tanımlı olacağını belirleyen seçeneklerdir. Panelin iki ucundaki düğüm noktalarını birleştiren sanal panel aksı, bakış yönüne göre panelin üst kenarı ile çakışacaksa üst, alt kenarı ile çakışacaksa alt, panelin tam ortasından geçecekse orta seçeneği işaretlenir. Sanal panel aksı başka bir hattan geçecekse Tanımlı seçeneği işaretlenir ve alttaki veri giriş kutucuğuna, panel üst kenarına göre mesafe girilir. Verilen mesafe panel kalınlığından fazla olmamalıdır.

Materyal: Panellerin renderlerde  üzerine kaplanacak materyal seçilir. Panel seçilen materyal ile kaplanır ve renderlerde bu şekilde görüntülenir. Farenin sol tuşu ile aşağı ok butonu üzerine tıklanır. Açılan materyal listesinden uygun materyal seçilir. Tanımlı materyal yoksa liste boş gelir. Materyal ekleme işlemi Araçlar/Materyaller satırı tıklanarak açılan diyalogdan yapılır.

Gerçek Doku Uzunluğu: Doku uzunluğu girilir. Örneğin; 1 metre girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

Yazılar Sekmesi:

Bu sekmede panel isim ve boyut yazılarının panelin neresinde yer alacağı belirlenir. Panel isim ve boyut yazıları birlikte ya da ayrı ayrı yazdırılabilir, panelin içinde ya da üstünde yeralabilir. İsim ve boyut yazılarının birlikte yazılması için “İsim ve Boyut Birlikte” seçeneğinin işaretlenmesi gerekir.

İsim X/İsim Y: Panel Adı yazısının panel sol üst (yazı panelin üstündeyse) ya da alt köşesine (yazı panelin içindeyse) göre X ve Y koordinatları girilir. Yazı X değeri pozitif girilirse yazı kenardan sağa doğru, negatif girilirse sola doğru kayar. Yazı Y değeri pozitif olursa yazı yukarıya, negatif olursa aşağıya kayar. Burada belirtilen yönler bakış yönüne göre düşünülmelidir. İsim ve boyut birlikte yazdırılıyorsa yazılar bu koordinatlara göre yerleştirilir.

Boyut X/Boyut Y: Panel Boyutu yazısının panel sağ üst (yazı panelin üstündeyse) ya da alt köşesine (yazı panelin içindeyse) göre X ve Y koordinatları girilir. Boyut X değeri pozitif girilirse yazı kenardan sola doğru, negatif girilirse sağa doğru kayar. Yazı Y değeri pozitif olursa yazı yukarıya, negatif olursa aşağıya kayar. Burada belirtilen yönler bakış yönüne göre düşünülmelidir. İsim ve boyut birlikte yazdırılıyorsa kullanılmaz.

Yazı Tipleri Sekmesi:

Panel Adı Ayarları ve Panel Boyutu Ayarları şeklinde iki kısma ayrılır. Panel Adı Ayarları bölümündeki parametreler panel ad yazısını, Panel Boyutu Ayarları bölümündeki parametreler de panel boyutu yazısını yönetir.

Yükseklik: Yazı yüksekliği girilir .

Renk: Yazı rengi ayarlanır. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.

Yazı rengi satırının hemen altındaki buton tıklanırsa, Yazı Tipi Ayarları diyaloğu açılır. Bu diyalogdan yazı tipleri ayarlanır. Yazı tipi ve yazı efekti seçilir. Seçilen tip ve efekte göre örnek yazı örnek penceresinde görülür. Tamam butonu tıklanarak diyalog kapatılır ve kiriş ayarları diyaloğuna geri dönülür.

Yapı Bileşenleri Sekmesi

Yapı Bileşenleri Ekle :   Detaylı yapı bileşenleri metrajı için yanımlanan yapı malzemelerini objeye atar.

• Yapı bileşenleri butonunu tıklayın.

• Bileşen Seçimi diyalogu açılacaktır.

• Bu diyalogta, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istedğiniz malzemeyi tıklayın.

• Sağ tarafta bulunan parametreleri ayarlayın.

• Tamam butonu tıklayın. “Bileşen Seçimi” diyalogu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme  ataması yapılabilir.

Bileşen seçimi diyalogunda bulunan parametreler şunlardır:

Kullanım bölümünde ;

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogta bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin,  malzeme miktarı 70 ise, “Değer 1”  satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın  yerine  aynı diyalogta bulunan “Değer 1”  satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar  ile  aynı diyalogta bulunan “Değer 1”  satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogta bulunan “Değer 1”  ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe  –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir.  Oranla  liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.

Oranla listesinde panel objesi ve malzeme ölçüsüne göre beliren satırlar şunlardır.
