Çizilecek objenin, mevcut bir objeye ya da iki nokta verilerek tariflenen doğrultuya paralel olarak çizilmesini sağlamak için paralel referans kullanılır. Referans belirlemek için;
Toolbardan Referans/Parale referansl ikonu tıklanır. Fare imlecinin şekli değişir.

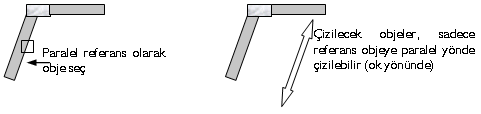

İmleç referans olarak alınacak obje üzerine kaydırılır ve sol tuş tıklanır. Tıklanan obje seçilecek ve referans obje olarak atanacaktır. Bu aşamadan sonra çizilecek objeler belirlenen referans objenin doğrultusuna paralel olarak çizilir.

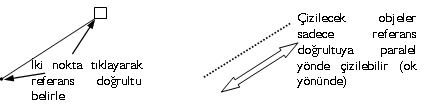

Referans olarak obje seçmek yerine, referans doğrultu da belirlenebilir.
Toolbardan Paralel Referans ikonu tıklanır. Fare imlecinin şekli değişir.
Çizim alanı üzerinde referans olarak belirlenecek doğrultunun birinci noktası, farenin sol tuşu ile tıklanır.
Bu aşamada açı verilmek istenirse, klavyeden A tuşuna basılır. İmleç koordinat kutusundaki A hanesine girer. Buraya istenen açı değeri (derece) girilir ve enter’a basılır. Kutucuk kırmızıya dönüşerek girilen açı değerine kilitlenir.
Çizim alanında farenin sol tuşu tıklanarak ikinci nokta belirlenir. Bundan sonra çizilecek objeler belirlenen referans doğrultuya paralel olarak çizilir.
Paralel referansı iptal etmek için toolbardaki Paralel Referans butonu ikinci kez tıklanır.
