Profil objesi ayarları diyalogunda, süpürgelik, bordür, kat silmesi, oluk vb objelerin seçenekleri düzenlenir.
Profil objesi ayarlarına müdahale etmek için:
Toolbardan Profil Objesi ikonunu tıklayın.
Profil Objesi toolbarı ekrana gelecekir.
Toolbarda Ayarlar ikonunu tıklayın.
Profil Objesi Ayarları diyalogu açılacaktır.
Bu diyalogta istediğiniz ayarları yapın.
Tamam butonunu tıklayın.
Yapılan bu ayarlar yeni çizilecek profil objeleri için geçerlidir. Çizilmiş bir elemanlarının ayarlarını değiştirmek de mümkündür. Bunun için;
Ayarları değiştirilecek elemanlar farenin sol tuşu ile tıklanarak seçildikten sonra;
Toolbardan Obje Özellikleri ikonunu tıklayın.
Ekrana gelen Profil Objesi Ayarları diyalogunda istenen değişiklikleri yapın.
Tamam butonunu tıklanarak diyalog kapatın.

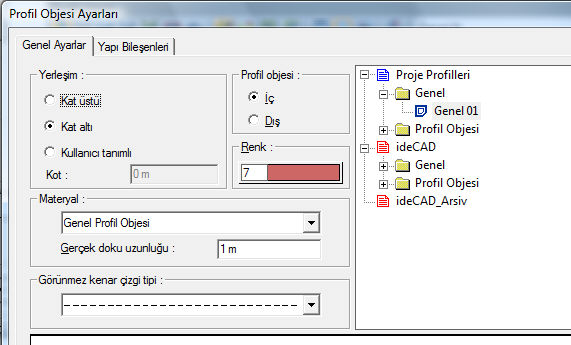

Genel Ayarlar Sekmesi
Yerleşim: Çevreleme objesinin kat içindeki pozisyonu ayarlanır. "Üst" işaretlenirse çevreleme objesi katın tavanına, "Alt" işaretlenirse çevreleme objesi kat tabanına yerleştirilir. "Kullanıcı tanımlı" işaretlenip, kot verilirse, çevreleme objesi girilen kat tabanına göre girilen kot kadar yükseklikte çizilir.
Profil objesi : İç ve dış seçenekleri ile çevreleme objesinin kesite göre pozisyonu ayarlanır. Dış işaretlenirse, çevreleme objesi kesitin dış kenarı temel alınarak, İç işaretlenirse iç kenarı temel alınarak çizilir.
Renk : Çevreleme objesinin rengini tıklandığında açılan diyalogtan seçin.
Materyal : Katı model için, çevreleme objesinin yüzeylerine ait materyalini (dokusunu) açılan listeden seçin.
Görünmez kenar çizgi tipi : Arka planda kalan çizgilerin çizgi tipini listeden seçin. Çevreleme objesinin herhangi bir kenarını kapatabilirsiniz(görünmez hale getirebilirsiniz) Görünmez hale getirdiğiniz kenarların çizgi tiplerini diğer kenarlardan farklı çizgi tipinde yapmak isteyebilirsiniz.
Proje Profilleri : Çevreleme objesine ait profillerin listesidir. Listeden uygun bir profil seçin. Seçilen profil çevreleme elemanında kullanılacaktır. Profil ön görüntüsü sağ tarafta çizilmektedir.
3 Boyutlu Öngörüntü : Çevreleme objesinin 3 boyutlu görüntüsünü izleyin. Farenin sol tuşuna basılı tutup hareket ettirerek objeyi kendi etrafında döndürebilirsiniz. Fareyi sağ tuşuna basılı tutup hareket ettirerek objeyi yakınlaştırıp uzaklaştırabilirsiniz. Ctrl tuşu ve aynı anda farenin sol tuşuna basılı tutup fareyi kaydırırsanız, görüntüyü de kaydırırsınız.
Yapı Bileşenleri Sekmesi
|
Profil Objesi |
||
|
Ölçü |
Listede çıkan |
Açıklama |
|
Sabit |
Bağımsız |
Malzeme tanımlanırken bulunan uzunluk ölçüsü, uzunluk değeri olarak aynen kullanılacak demektir. |
|
Uzunluk |
Bağımsız |
Malzeme tanımlanırken bulunan uzunluk ölçüsü, uzunluk değeri olarak aynen kullanılacak demektir. |
|
Boy |
Malzeme tanımlanırken bulunan uzunluk ölçüsü ile profil objesi boyu çarpılarak, malzemenin uzunluğu bulunacak demektir. |
|
|
Alan |
Bağımsız |
Malzeme tanımlanırken bulunan alan ölçüsü miktar olarak aynen kullanılacak demektir. |
|
Dış alan |
Malzeme tanımlanırken bulunan alan ölçüsü, profil objesi dış alanı ile çarpılarak kullanılacak demektir. |
|
|
Hacim |
Bağımsız
|
Malzeme tanımlanırken bulunan hacim ölçüsü, malzemenin hacim miktarı olarak aynen kullanılacak demektir. |
|
Dış alan |
Malzeme tanımlanırken bulunan alan ölçüsü,profil objesi dış alanı ile çarpılarak kullanılacak demektir. |
|
|
Sayı |
Bağımsız |
Malzeme tanımlanırken bulunan sayı ölçüsü, malzeme sayısı olarak aynen kullanılacak demektir. |
|
|
Adet |
Malzeme tanımlanırken bulunan sayı ölçüsü, profil objesi adedi ile çarpılarak kullanılacak demektir. |
