Profil orijin noktasının kasaya olan etkisi Kasa sınırlarında ortaya çıkacaktır. Örnek:

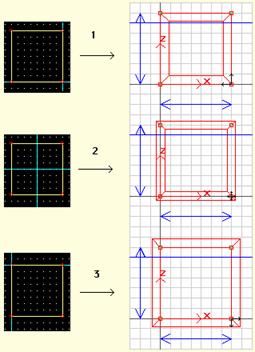

Eğer profilin orijin noktası alt köşelerden birisi olarak tanımlanırsa kasa kenarları düğüm noktalarından içeri doğru uzayacaktır. Bu da Pencerenin istediğimiz boyutlarda olmasını sağlayacaktır. Şekil 1
Eğer profilin orijin noktası orta nokta olarak tanımlanırsa kasa kenarları düğüm noktalarından yarısı içeri yarısı dışarı olmak üzere uzayacaktır. Şekil 2
Eğer profilin orijin noktası üst köşelerden birisi olarak tanımlanırsa kasa kenarları düğüm noktalarından dışarı doğru uzayacaktır. Buda kasanın bizim belirlediğimiz ölçülerden profilin Y ekseni kadar büyük olmasına neden olacaktır. Şekil 3
Bu örnekler arasında bizim kullanmamız gereken 1 numaralı örnektir. Eğer diğer durumlardan birisi oluşursa pencerenin ideCAD Mimari programındaki boyutlandırmasında hatalar oluşacaktır. Kasanızı diğer durumdaki gibide yaratabilirsiniz ancak bu sefer düğüm noktalarını tekrar ayarlamalı ya da dizayn ayarlarını tekrar gözden geçirmelisiniz.
