Çatı ayarları

Çatı Ayarları diyaloğunda, çatı ile ilgili parametreler yer alır. Buradaki değerler kullanıcı tarafından ayarlanabilir. Çatı parametreleri çatı çiziminden önce ya da sonra ayarlanabilir. Çizilecek çatıların parametrelerine müdahale etmek için:

• Ayarlar/Obje Ayarları/Çatı/Çatı Ayarları satırını tıklatın. Çatı Ayarları diyaloğu ekrana gelecektir.

• Burada gerekli değişiklikleri yapın.

• Tamam butonunu tıklayarak diyaloğu kapatın.

Bu şekilde yapılan değişiklikler, çizilecek çatılar için geçerli olur. Mevcut çatıları etkilemez. Mevcut çatı ayarlarında değişiklik yapmak için:

• İlgili çatıyı farenin sol tuşu ile tıklayarak seçin.

• Farenin sağ tuşunu tıklayın.

• Açılan menüden Özellikler satırını tıklayın. Çatı Ayarları diyaloğu ekrana gelecektir.

• Gerekli değişiklikleri yaptıktan sonra Tamam butonunu tıklayarak diyaloğu kapatın. Yapılan değişiklikler seçmiş olduğunuz çatıya uygulanacaktır.

Çatı ayarlarına müdahale sağlayan diğer bir komut da Saçak Özelliklerini Değiştir komutudur. Bu komut sayesinde mevcut bir çatının saçak eğimleri değiştirilebilir.

• Çiz/Çatı/Çatı tıklandıktan sonra ekrana gelen Çatı Toolbarından Saçak Özelliklerini Değiştir ikonunu tıklayın.

• Eğimini değiştirmek istediğiniz saçak üzerine farenin sol tuşu ile tıklayın.

• Açılan Çatı Kenar Özellikleri diyaloğunda çatı eğimini derece ya da yüzde cinsinden girin ve Tamam butonunu tıklayın.

• Çatı eğimi değişecek, çatı bu değişikliğe göre otomatik olarak tekrar oluşturulacaktır.

Çatı Ayarları diyaloğu üç sekmeden oluşur. Bunlar Çatı Ayarları, Materyaller-Renkler ve Detay-Çizgi Tipleri sekmeleridir.

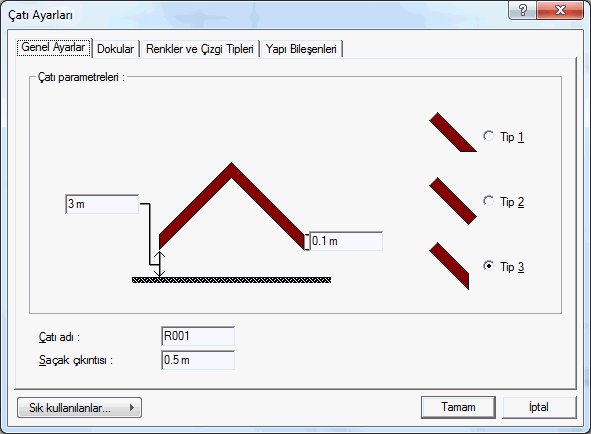

Çatı Ayarları Sekmesi

Çatı Parametreleri: Bu bölümde çatının kat tabanından yüksekliği, çatı örtüsünün kalınlığı, oluk genişliği ve oluk yüksekliği girilir. İlgili parametreler şekil üzerinde gösterilmiştir. Ayrıca yine şekille gösterilen üç çatı saçak tipinden tercih edilen farenin sol tuşu ile tıklanarak seçilir.

Saçak çıkıntısı: Saçak çıkıntısı metre cinsinden girilir. Çatı çizilirken oluşturulan poligonun kenarları, buraya girilen değer kadar dışarıya doğru ötelenerek çatı oluşturulur. Örneğin; saçak çıkıntısı 0.5 m olsun. Planda 5x5 m ebatlarında bir çatı oluşturacak olursak, çatı 6x6 m ebatlarında olur.

Dokular Sekmesi

İlgili yüzey için Aşağı ok butonuna tıklayın. Açılan listeden bir materyal seçin. Not: Materyaller önceden tanımlanmış olmalıdır. Aksi takdirde liste boş olur.

Gerçek doku uzunluğu : Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

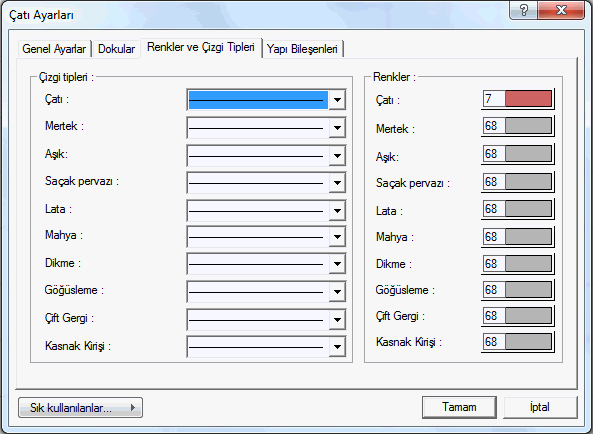

Renkler ve Çizgi Tipleri Sekmesi

Çizgi tipleri: Çatı, mertek, aşık, mahya, dikme, lata, göğüsleme, çift gergi ve kasnak kirişi için ayrı ayrı çizgi tipi seçilir. Kutucukları çizgi tipi örnekleri görüntülenir. Kutucukların sağ tarafındaki aşağı ok butonu tıklandığında çizgi tipleri listesi açılır. Buradan istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilebilir. 22 çeşit çizgi tipi mevcuttur.

Renkler: Çatı elemanlarının her biri için ayrı renk kullanılabilir. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.

Yapı Bileşenleri Sekmesi

Yapı Bileşenleri Ekle :   Detaylı yapı bileşenleri metrajı için yanımlanan yapı malzemelerini objeye atar.

• Yapı bileşenleri butonunu tıklayın.

• Bileşen Seçimi diyalogu açılacaktır.

• Bu diyalogta, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istedğiniz malzemeyi tıklayın.

• Sağ tarafta bulunan parametreleri ayarlayın.

• Tamam butonu tıklayın. “Bileşen Seçimi” diyalogu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme  ataması yapılabilir.

Bileşen seçimi diyalogunda bulunan parametreler şunlardır:

Kullanım bölümünde ;

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogta bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin,  malzeme miktarı 70 ise, “Değer 1”  satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın  yerine  aynı diyalogta bulunan “Değer 1”  satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar  ile  aynı diyalogta bulunan “Değer 1”  satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogta bulunan “Değer 1”  ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe  –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir.  Oranla  liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.

Oranla listesinde çatı objesi ve malzeme ölçüsüne göre beliren satırlar şunlardır:
