Çatıyla Kes komutu, duvarları ve döşemeleri çatı sınırında kesmeye yarar. Bu komut ile duvar yükseklikleri çatıya kadar getirilir. Kullanıcının yükseklik ayarlamasına gerek kalmaz. Çizilen duvarların çatıyı kesmesi gerekir.
Bu işlem için:
Araçlar/Çatıyla Kes satırını tıklayın. Çatıyı trimle toolbarı açılacaktır.
Çatıyı trimle toolbarında en soldaki Yeni Trim Grubu ikonunu tıklayarak Yeni Trim Grubu komutunu çalıştırın.
Çatıyı farenin sol tuşu ile tıklayarak seçin. Birden fazla çatı seçebilirsiniz.
Farenin sağ tuşunu tıklayın.
Yüksekliğini çatı ile sınırlandırmak istediğiniz duvarı seçin. (ilgili duvar çatı ile kesişiyor olmalı.)
Farenin sağ tuşunu tıklayın. Çatı Trimleme Ayarları diyaloğu ekrana gelecektir. Alttan ya da üstten trimleme seçeneklerinden birini seçin ve Tamam butonunu tıklayın. Gerekirse diğer parametreleri de değiştirin.
Seçtiğiniz duvar ya da duvarlar trimlenecektir. Değişikliği 3B pencerelerinde ve kesitlerde görebilirsiniz.

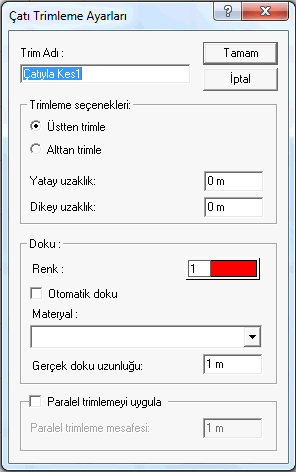

Çatı trimleme ayarları
Üstten trimle: İlgili obje üstten trimlenir.
Alttan trimle: İlgili obje alttan trimlenir.
Yatay uzaklık: Trimlenen objenin, yatay yönde(tabana paralel yönde), trim düzleminden ne kadar mesafe daha kesileceğini belirler. Girilen değer kadar yatay yönde ekstra boşluk bırakılır. Sıfır değeri ile trimlenen obje, trim düzlemine çakışıktır.
Dikey uzaklık: Trimlenen objenin, dikey yönde(tabana dik yönde), trim düzleminden ne kadar mesafe daha kesileceğini belirler. Girilen değer kadar dikey yönde ekstra boşluk bırakılır. Sıfır değeri ile trimlenen obje, trim düzlemine çakışıktır.
Renk: Kesilen yüzeyin rengidir. Burada belirtilen renk ile kesilen yüzey kaplanır. Altta otomatik doku işaretli değilse ya da Materyal listesinde materyal seçilmemişse kullanılır, aksi durumda burada seçilen renk kullanılır.
Otomatik doku: Kesilen yüzeyin dokusu, kesme işleminde kullanılan duvarın dokusuyla ile aynı yapılması isteniyorsa işaretlenir. Aksi durumda kesilen yüzeyde ya renk kutucuğunda belirtilen renk ya da materyal listesinde belirtilen materyal kullanılır.
Materyal : Burada belirtilen materyal ile kesilen yüzey kaplanır. Üstte otomatik doku işaretli değilse kullanılır, aksi durumda burada seçilen materyal kullanılır.
Gerçek doku uzunluğu: Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.
Paralel trimleme mesafesi: Trimleme yönünün tersi yönünde, paralel trimleme mesafesi satırında belirtilen mesafe kadar bir kütle bırakmak için kullanılır. Örneğin, çatı duvarla alttan tirmlensin. Paralel trimlemeyi uygula işaretli değilse, çatı duvarın üst yüzeyinde kesilir ve çatının üzerinde duvarın toplam yüksekliği kadar bir kütle bırakılır. Paralel trimlemeyi uygula işaretli ise, duvar, çatının üzerinde ektra Paralel trimleme mesafesi kadar mesafede bir duvar bırakılarak trimlenir. Başka bir değişle, çatının üzerinde Paralel trimleme mesafesi kadar bir duvar çizilir.
Paralel trimleyi uygula: Paralel trimleme mesafesi satırında yazılan değerini çatıya uygulamak için bu seçenek işaretlenir.
Bu şekilde istediğiniz sayıda çatı trim gubu oluşturabilirsiniz. Oluşturulan mevcut trim gruplarına sonradan çatı ya da duvar ilaveleri yapmak ya da trim grubuna dahil duvar ve çatıları gruptan çıkarmak mümkündür.
Mevcut trim grubuna çatı ilave etmek ya da çıkarmak için;
Araçlar/Çatıyla Kes satırını tıklayın. Çatıyla Kes toolbarı açılacaktır.
Buradan mevcut trim grubu listesinden ekleme ya da çıkarma yapmak istediğiniz trim grubunu seçin ve Çatı Ekle ikonunu tıklayın.
Çizim alanında ilgili gruba dahil çatı ya da çatılar seçilecektir.
Çatı ilave edecekseniz ilgili çatıyı farenin sol tuşu ile tıklayarak seçili duruma getirin.
Çatı çıkaracaksanız, ilgili çatıyı farenin sol tuşu ile tıklayarak seçimi kaldırın.
Farenin sağ tuşunu tıklayın. İşlem tamamlanacaktır.
Mevcut trim grubuna duvar ilave etmek ya da çıkarmak için ise;
Araçlar/Çatıyla Kes satırını tıklayın. Çatıyla Kes toolbarı açılacaktır.
Buradan mevcut trim grubu listesinden ekleme ya da çıkarma yapmak istediğiniz trim grubunu seçin ve Obje Ekle ikonunu tıklayın.
Çizim alanında ilgili gruba dahil duvar ya da duvarlar seçilecektir.
Duvar ilave edecekseniz ilgili duvarı farenin sol tuşu ile tıklayarak seçili duruma getirin.
Duvar çıkaracaksanız, ilgili duvarı farenin sol tuşu ile tıklayarak seçimi kaldırın.
Farenin sağ tuşunu tıklayın. İşlem tamamlanacaktır.
Çatıyla Kes toolbarı üzerindeki Grup Sil ikonu tıklanarak çatı trim grupları silinebilir. Grup Sil ikonu tıklandığında “Trim.....silmek istediğinizden emin misiniz?” şeklinde bir uyarı kullanıcıya iletilir. Uyarıya evet cevabı verilirse Çatıyla Kes toolbarı üzerinde ismi görülen trim grubu silinir. Silinen gruba dahil objeler üzerindeki trim etkisi ortadan kalkar.
