Havuz ayarları

Havuzlarla ilgili parametreler Havuz Ayarları diyalogunda yer alır. Havuz parametrelerine müdahale etmek için:

• Ayarlar/Obje Ayarları/Havuz  Ayarları satırını tıklayın. Havuz  Ayarları diyalogu ekrana gelecektir.

• Bu diyalogdan havuzun görünümü ve statik dizaynı ile ilgili ayarlarını yapabilirsiniz. İstediğiniz değişiklikleri yaptıktan sonra Tamam butonunu tıklayarak diyalogdan çıkın.

Yaptığınız ayarlar çizeceğiniz havuzlar için geçerli olacaktır. Mevcut (çizilmiş) havuzların ayarlarını değiştirmek için:

• Fare imlecini üzerinde değişiklik yapmak istediğiniz havuzun üzerine sürükleyin ve farenin sol tuşunu tıklayarak taramayı seçin.

• Farenin sağ tuşunu tıklayın ve açılan menüden Özellikler satırını sol tuş ile tıklayın.

• Açılan Havuz Ayarları diyalogunda ilgili değişiklikleri yapın.

• Tamam butonunu tıklayıp diyalogu kapattığınızda, seçilen havuzun özelliklerinin değiştiği görülecektir.

Havuz Ayarları diyalogunda bulunan parametreler şunlardır:

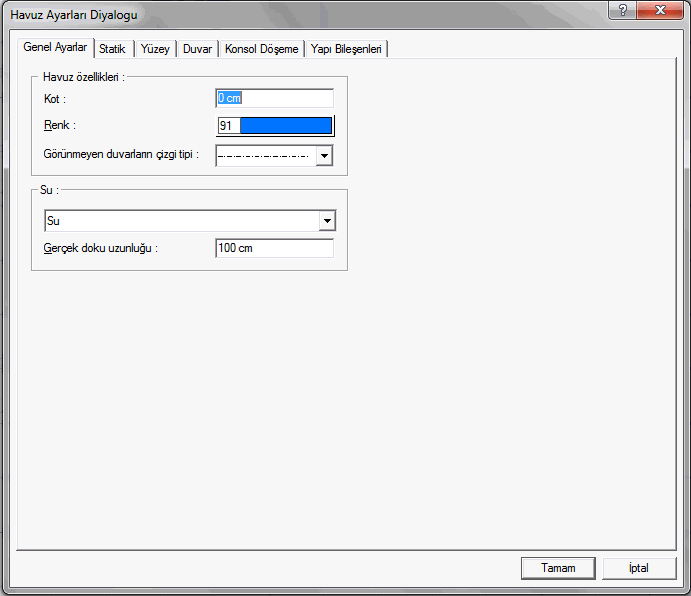

Genel  Ayarlar Sekmesi:

Kot: Havuzun yerden yüksekliğini (kotunu) girin. Sıfır kat tabanıyla havuz tabanı çakışıktır.

Renk:Havuz çizgilerinin rengini girin. Buton tıkladığında açılan diyalogtan istediniz rengi seçebilirsiniz.

Görünmeyen duvarların çizgi tipi: Havuz içerisinde arka planda kalan duvar çizgilerin çizgi tipini listeden belirleyin.

Su: Katı model için, suyun materyalini (dokusunu) açılan listeden seçin.

Gerçek doku uzunluğu: Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

Statik Sekmesi:

Statik Materyal: Havuz hesabında kullanılacak betonarme malzemeyi listeden seçin. Statik materyal betonarme elemanı olarak Yapı Ağacında Materyaller altında tanımlanabilir.

Su birim ağırlığı: Suyun birim hacim ağırlığı girilir. Programın varsayılan değeri 1 t/m3’e eşittir ve normal koşullarda değiştirmenize gerek yoktur.

Zemin birim ağırlığı: Havuzun oturduğu zeminin birim hacim ağırlığını verin.

Yatak kaysayısı: Havuzun oturduğu zeminin yatak katsayısını verin.

Sonlu eleman genişliği: Kabuk hesabında esas alınacak maksimum sonlu eleman genişliğini girilir. Program kabukları yamuk formda  sonlu elemanlara bölerek analizini yapar. Sonlu eleman genişliği, bu satıra girilen değeri aşmamak kaydıyla kabuk şekline göre otomatik ayarlanır.

Yüzey sekmesi:

Havuz döşemesi kalınlığı: Havuz  taban döşemesinin kalınlığını verin.

Derinlik: Havuzun döşeme üzerinden su yüzeyine ölçülen yüksekliği verin.

Derinlik farkı: Yüzey açısını belirleyen parametredir. Bu diyalog açılmadan önce, imleç ile belirtilen yönü baz alarak havuz yüzeyinin solu ile sağı arasındaki yükseklik farkını verin. Yüksekliğe göre yüzey açısı otomatik değişecektir.

Planda eğim açısı: Bu diyalog açılmadan önce imleç ile belirtilen eksen baz alınarak oluşturulacak eğimi, açı girerek belirleyin.

Su seviyesi: Havuzun içerisinde dolacak suyun seviyesini belirtin.

Döşeme materyali : Havuz tabanının katı modelde gösterilecek görüntüsünü listeden seçin.

Gerçek doku uzunluğu: Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

Su görünür: Katı modelde suyun görünmesini istiyorsanız işaretleyin. Aksi durumda işaretlemeyin.

Statik Sekmesi:

Moment hesap açısı - Otomatik ya da kullanıcı tanımlı değer: Otomatik seçimde, çoğu durumda tercih edilen seçenektir. Ancak özel sistemlerde hesap açısını istediğiniz değerde verin.

Duvar sekmesi:

Duvar kalınlığı: Özellikleri değiştirilen havuz duvarının kalınlığını verin.

Üst kot: Havuz duvarının üst kotunu verin. Havuz duvarlarının yüksekliği havuz yüksekliği kadardır. Üst kot değerine girilen değere göre havuz duvarının yüksekliği değişecektir. + veya - değer verilebilir.

Sol üst kot: Buraya girilen değerle havuz duvarının sol üst köşenin yüksekliğini değiştirir. Sisteminize göre uygun bir değer verin. Örneğin , 200 cm yüksekliğinde bir duvarın sol üst kotunu 25 verirseniz,  200'den 225'e giden tabanı sabit eğimli bir duvar tanımlamış olursunuz. Havuzun taban eğimini değiştirmek için ise "havuz  yüzeyi eğimi düzenle" komutunu kullanabilirsiniz.

Sağ üst kot: Buraya girilen değerle havuz duvarının sağ üst köşenin yüksekliğini değiştirir. Sisteminize göre uygun bir değer verin. Örneğin , 200 cm yüksekliğinde bir duvarın sağ üst kotunu 25 verirseniz,  200'den 225'e giden tabanı sabit eğimli bir duvar tanımlamış olursunuz. Havuzun taban eğimini değiştirmek için ise "havuz  yüzeyi eğimi düzenle" komutunu kullanabilirsiniz.

Yüzey dokusu: Katı model için, havuz duvarının yan yüzeylerine ait materyalini (dokusunu) açılan listeden seçin.

Üst -alt yüzey : Katı model için, havuz duvarının üst ve alt yüzeylerie ait materyallerini (dokularını) açılan listeden seçin.

Gerçek doku uzunluğu: Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

Kaçıklık: Havuz duvarının plandaki kaçıklığını verin. Üst, orta alt ve herhagi bir tanımda girilen değere göre duvarın plandaki konumu değişecektir.

Statik Sekmesi:

Zemin kotu: Havuz duvarının zemine temas ettiği taraftaki toprağın yüksekliğini belirleyen kottur.

Konsol Döşeme:

Genişlik: Havuz konsol döşemesinin genişlik değeridir.

Kalınlık: Havuz konsol döşemesinin kalınlığıdir.

Materyal: Katı model için, havuz duvarının yan yüzeylerine ait materyalini (dokusunu) açılan listeden seçin.

Gerçek doku uzunluğu: Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

Statik Sekmesi:

Hareketli Yük: Havuz konsol döşemesinde dikkate alınacak hareketli yük değeridir.

Yapı Bileşenleri Sekmesi:

Yapı Bileşenleri Ekle :   Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini objeye atar.

• Yapı bileşenleri butonunu tıklayın.

• Bileşen Seçimi diyalogu açılacaktır.

• Bu diyalogda, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istediğiniz malzemeyi tıklayın.

• Sağ tarafta bulunan parametreleri ayarlayın.

• Tamam butonu tıklayın. “Bileşen Seçimi” diyalogu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme  ataması yapılabilir.

seçimi diyalogunda bulunan parametreler şunlardır:

Kullanım bölümünde ;

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogda bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin,  malzeme miktarı 70 ise, “Değer 1”  satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın  yerine  aynı diyalogda bulunan “Değer 1”  satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar  ile  aynı diyalogda bulunan “Değer 1”  satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogda bulunan “Değer 1”  ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe  –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir.  Oranla  liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.
