Döşeme Boşluğu komutu oluşturulmuş döşemeler üzerinde boşluk açmak, başka bir deyişle döşemeleri yırtmak için kullanılır. Döşeme üzerinde boşluk açmak için:
Çiz/Objeler/Döşeme/Döşeme Boşluğu satırını tıklayın.
Fare imlecini boşluk açmak istediğiniz döşeme üzerine getirin.
Döşeme boşluğu komutu ile açılan Rota toolbarından boşluk formuna göre bir stil seçin.
Farenin sol tuşu ile döşeme üzerine tıklamak suretiyle boşluk poligonunu oluşturun. Poligonu rahatça çizebilmek için önceden akslarla poligon sınırlarını belirleyebilir, aks kesişimlerinde oluşacak düğüm noktaları vasıtası ile boşluk poligonunu kolayca çizebilirsiniz. İşlemi tamamladıktan sonra aksları silebilirsiniz.
Oluşturulan poligonu kesen bir kesen bir kesit alınırsa ya da perspektif penceresinde, izlenirse çizilen kapalı poligonun döşemede boşluk oluşturduğu görülür.
Program, kalıp planında boşluk çevresine donatı düzenlemesini otomatik yapar. Döşeme üzerinde boşluk açıldığında program, üstte ve altta varsayılan olarak 2 adet 12’lik donatı yerleştirir. Projeci dilerse bu donatıları değiştirebilir ve çizdirmeyebilir. Bunun için;
Döşeme boşluğunu döşeme üzerinde mimari plana uygun şekilde tanımlayın.
Döşeme boşluğunu seçin ve sağ tuş işle Özelliklerini tıkayın.

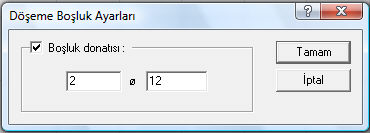

Döşeme Boşluk Ayarları diyalogu açılacaktır.
Diyalogta donatıyı istediğiniz donatı olarak değiştirin.
Tamam butonunu tıklayarak diyalogu kapatın.
Döşeme analizi yapıp kalıp planı aldığınızda girilen donatı, boşluk kenarında altta ve üstte çizilecektir.
Döşeme boşluk donatıları kalıp planında çizdirilmecekse, Boşluk donatısı satırının işareti kaldırılmalıdır.
