Uzatılmış obje ayarları diyalogunda uzatılmış objenin özelikleri ayarlanır.
Toolbardan Kutu ikonunu tıklayın.
Açılan yardımcı toolbardan Uzatılmış Obje ikonunu tıklayın.
Ayarlar ikonunu tıklayın.

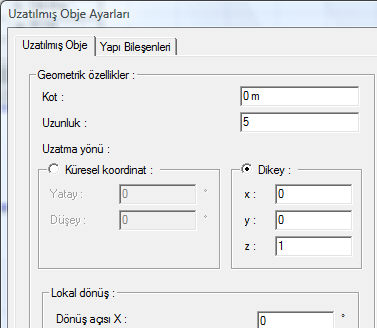

Uzatılmış Obje Ayarları diyalogu açılacaktır.
Kot: Objenin kat tabanından itibaren kotu girilir.
Uzunluk : Planda tanımlanan 2 boyutlu kesitin uzama boyudur.
Küresel koordinat yatay : Aksın yatayla (x ekseni) ile yaptığı açıdır.
Küresel koordinat düşey : Aksın düşeyle (z ekseni) ile yaptığı açıdır.
Vektörel x, y, z :Uzatma işleminin vektörel olarak doğrultusunu ifade eden değerlerdir.
Lokal dönüş x y z : Ana eksen etrafına sarılacak kesidin kendi lokal eksenlerine göre yaptığı açıları belirleyen değerlerdir.
Renk : Objenin rengini tıklandığında açılan renk paletinden seçin.
Çizgi tipi: Kutu objesinin planda görünen çizgisinin çizgi tipi tıklandığında açılan listeden seçilir.
Materyal : Objenin katı modelde kaplama olarak kullanılacak materyali, tıklandığında açılan listeden seçilir.
Gerçek doku uzunluğu : Doku uzunluğu girilir Örneğin; değer 1 metre girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

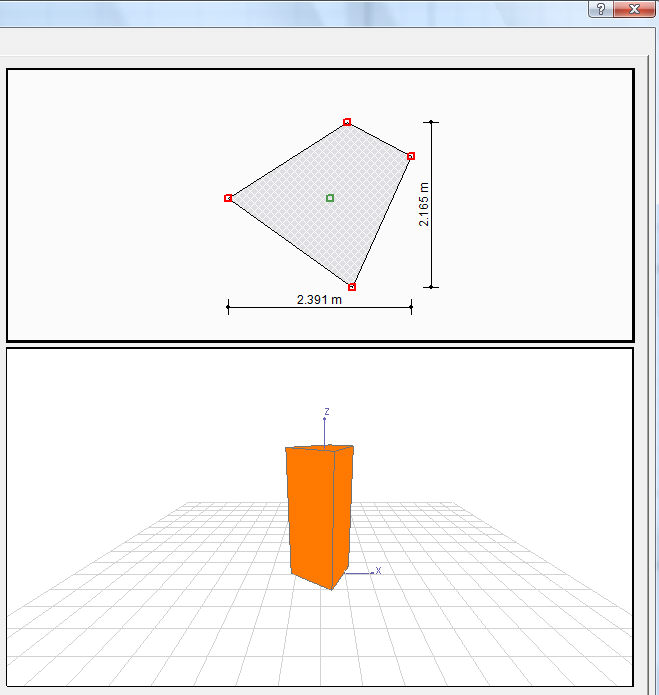

Obje plan görüntüsü : Obje uzunluk, yükseklik ve mesafeleri ile noktaların görüntüsüdür.
Objenin 3 boyutlu görüntüsü : Üzerinde çalışılan objenin 3 boyutlu görüntüsüdür. Fareyi sol tuşunu basılı tutup hareket ettirerek görüntüyü kendi etrafında döndürebilirsiniz. Fareyi sağ tuşuna basılı tutup hareket ettirerek görüntüyü yakınlaştırıp uzaklaştırabilirsiniz.
