Doğrusal olmayan statik analiz yapmak(nonlineer statik analiz) için en bir tane az yükleme durumu tanımlamak gerelir. Doğrusal olmayan statik analiz yükleme durumu için doğrusal analiz yükleme durumlarının öncesinde tanımlanmış olması gereklidir. Herhangi bir sistemde analiz yaptığınızda program zaten doğrusal analiz yükleme durumlarını otomatik oluşturacaktır. Doğrusal olmayan statik analiz durumu tanımlamak için;
Yapısal ağaç görünümünde Analiz klasörünü açın.
Statik Analiz/Doğrusal Olmayan Statik Analiz satırı üstünde sağ tuşa basın.
Açılan menüde Yeni Doğrusal Olmayan Analiz Durumu satırını tıklayın.

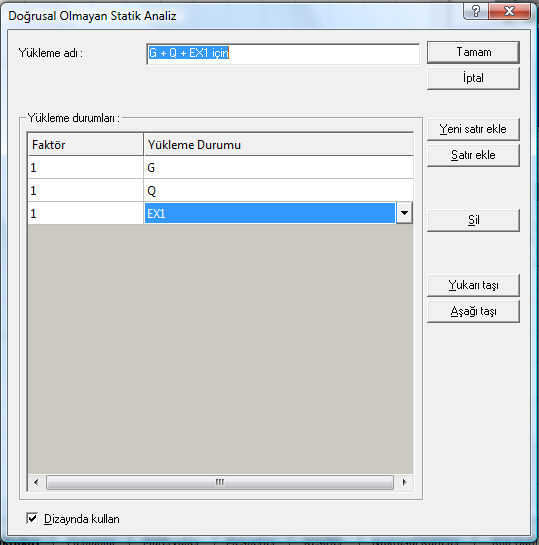

Doğrusal Olmayan Statik Analiz diyalogu açılacaktır.
Bu diyalogda Yükleme Adı satırına bir açıklama yazın.
Yeni Satır Ekle butonunu tıklayın.
Açılan satırda, Yükleme Durumu sütununda bir yükleme seçin ve gerekirse faktöre bir değer yazın.
Tamam butonunu tıklayarak diyalogu kapatın.
Yükleme adı: Yükleme durumunun adı girilir.
Faktör ve Yükleme Durumu: Doğrusal olmayan statik analiz için hangi yükleme durumlarının kullanılacağını belirtin. Bu tabloda satır açmak için yan tarafta bulunan Yeni Satır Ekle ikonunu tıklayın. Daha sonra tabloda, listeden yükleme durumlarını seçin. Faktörünü girin.
Dizaynda kullan: İlgili yükleme durumunu kullanarak hesaplanan uç kuvvetlerin betonarme dizaynında dikkate alınıp alınmayacağı bilgisidir. İşaretlenirse dikkate alınır
