Herhangi bir elemana dış yük olarak noktasal yük tanımlanabilir. Tanımlama işlemi 3 boyutlu çerçeve üzerinde ya da yapısal ağaç görünümde Elemanlar listesinde yapılabilir. Noktasal yük, kuvvet olarak tanımlanabileceği gibi moment olarak da tanımlanabilir.
3 boyutlu görüntü üzerinde sağ tuşa basın ve açılan menüden 3 Boyutlu Çerçeve satırını tıklayın.
3 boyutlu çerçeve modu açılacaktır.
Herhangi bir çubuk (kiriş kolon vs) elemanın üzerinde sağ tuşa basın.
Açılan menüden Noktasal Yük Ekle satırını tıklayın.

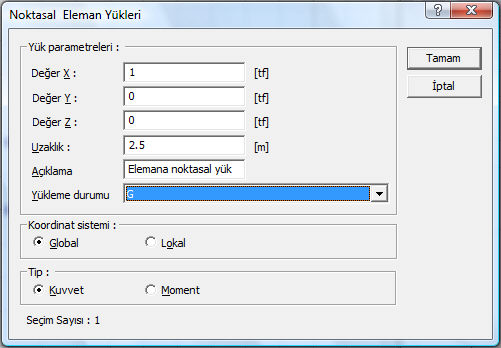

Noktasal Eleman Yükleri diyalogu açılacaktır.
Diyalogdaki satırları takip ederek değerleri tanımlayın.
Değer X, Y, Z : Sırasıyla X, Y ve Z yönü istikametinde yük değerlerini verin. Mevcut yükün özelliklerine bakıyorsanız, o yük değerini görürsünüz. Duruma göre değiştirebilirsiniz. X, Y, Z yönleri alttaki seçime göre global ya da lokal koordinatların eksenleridir.
Uzaklık: Düşey elemanlarda alt uç, yatay elemanlarda sol uça göre uzaklık değerini verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz
Açıklama: Mevcut yükün özelliklerine bakıyorsanız, o yükün açıklaması gösterilir. Duruma göre değiştirebilirsiniz.Yeni bir yükü tanımlıyorsanız, tanımlayacağınız yükün açıklamasını yazın.
Yükleme durumu: Mevcut yükün özelliklerine bakıyorsanız, o yükün hangi yükleme durumu için geçerli olduğu gösterilir. Yeni bir düğüm noktası yükü ekliyorsanız, listeden tanımlayacağınız yükün geçerli olacağı yükleme durumunu seçin. Eğer sistemde yükleme durumları tanımlı değilse, program sizden tanımlamanızı isteyecektir.
Koordinat sistemi: Girilen yük değerlerinin eleman lokal eksenlerine göre mi verildiğini yoksa global eksenlere göre mi verildiğini belirtin.
Tip: Tanımlanan yük momentse moment, kuvvetse kuvvet seçeneğini işaretleyin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz.
