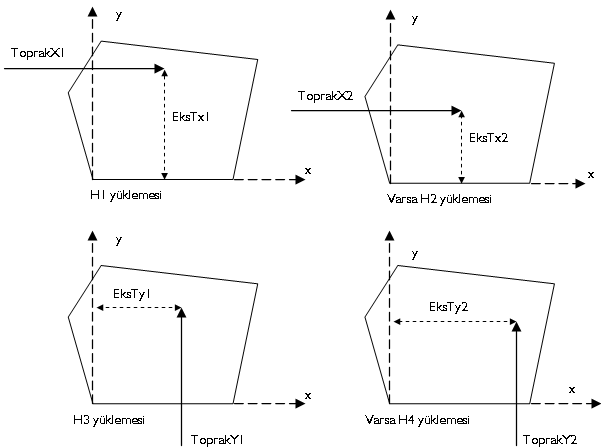

Toprak itkisi, yatay ve düşey yönde iki adet olmak üzere herhangi bir eksantriste değeri verilerek Kat Parametreleri diyalogunda tanımlanabilir. Kat Parametreleri diyalogunda toprak itkisi tanımlamasında kullanılan parametreler şunlardır.
|
Parametre |
Açıklama |
|
ToprakX1 (ton) |
X yönü toprak itkisi 1.bileşke kuvvetidir. |
|
EksTx1 (metre) |
ToprakX1 kuvvetinin x eksenine dik mesafesidir. |
|
ToprakX2 (ton) |
Varsa X yönü toprak itkisi 2.bileşke kuvvetidir. |
|
EksTx2 (metre) |
ToprakX2 kuvvetinin x eksenine dik mesafesidir. |
|
ToprakY1 (ton) |
Y yönü toprak itkisi 1.bileşke kuvvetidir. |
|
EksTy1 (metre) |
ToprakY1 kuvvetinin y eksenine dik mesafesidir. |
|
ToprakY2 (ton) |
Varsa Y yönü toprak itkisi 2.bileşke kuvvetidir. |
|
EksTy2 (metre) |
ToprakY2 kuvvetinin y eksenine dik mesafesidir. |
Toprak itkisi hesabından bulunan uç kuvvetleri, Betonarme diyaloglarında ve Rapor menüsü altından alınabilen Uç Kuvvetleri raporunda H1, H2, H3 ve H4 yüklemesi olarak takip edilebilir.
Her bir yüklemenin kuvvet değerleri, eksantristeleri ve yükleme sonucunda oluşan kat burulmaları, Rapor menüsü altından alınan Katlara Etkiyen Yatay Yükler raporunda takip edilebilir.
4 adet toprak bileşke kuvvetinden oluşan eleman uç kuvvetlerinin her biri düşey hesap sonucuyla elde edilen eleman uç kuvvetleriyle süperpoze edilirler. Süperpoze edilmiş uç kuvvetler deprem ve varsa rüzgar yüklemeleriyle karşılaştırılarak en olumsuz durum bulunur ve betonarme hesabında kullanılır. Toprak itkisinin TS500 de verilmiş süperpoze katsayıları aşağıdaki gibidir.
1.4 G + 1.6 Q + 1.6 H ve 1.4 G + 1.6 Q – 1.6 H veya
0.9 G + 1.6 H ve 0.9 G – 1.6 H
