A2-A3 Düzensizliği kontrolü yapabilmek için bir aks, bir de çizgiye ihtiyaç vardır.
Önce analiz yapın.
Projede A2-A3 düzensizliği kontrolü yapacağınız kısmın kesit özelliklerini belirlemek için projenin o bölgesindeki kiriş ve döşemeleri kesen bir çizgi çizin. Çizginin en zayıf kesit özelliklerinin bulunduğu hattan geçmesine dikkat edin.
Çizdiğiniz çizgiyi mouse' un sol tuşu ile üzerine tıklayıp seçin.
Aynı şekilde bir aks seçin. Seçilen aks moment kolunun yerini belirler.
Çizgi ve aksı seçtikten sonra Rapor/Deprem Yönetmeliği/ A2-A3 Düzensizliği Kontrolü satırını tıklayın.
A2-A3 Düzensizliği Kontrolü diyaloğu karşınıza gelecektir.
Delta değeri sıfır girilirse, moment seçilen aksın oluşturduğu hatta göre bulunur. Eğer moment kolu akstan belli bir mesafedeyse delta değeri olarak bu mesafeyi girin.
A2-A3 düzensizliği yapılacak kolonlar bakış yönüne göre aksın üst kısmında kalıyorsa üst, alt kısmında kalıyorsa alt seçeneğini işaretleyin. Tamam butonunu tıkladığınızda program A2-A3 Düzensizliği Raporunu oluşturacaktır.
Daha sonra raporu yazdırın.

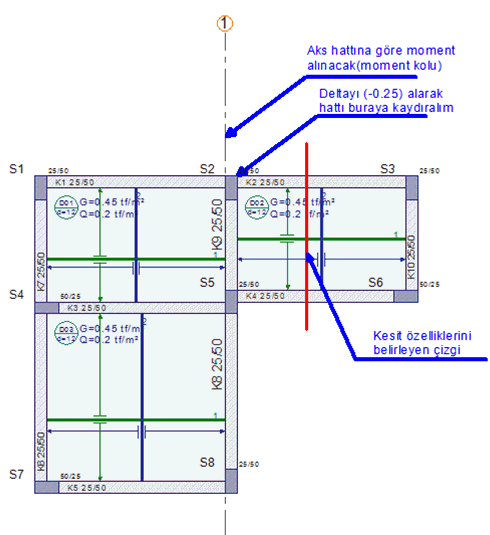

Bir örnek yapalım:
Sistemi girip, analiz yapalım.
1 aksını ve çizgiyi seçelim.
Çizgi ve aksı seçtikten sonra Rapor/Deprem Yönetmeliği/A2-A3 Düzensizliği Kontrolü satırını tıklayın.
A2-A3 Düzensizliği Kontrolü diyaloğu karşınıza gelecektir.
Deltaya; örneğin (-25 yazalım. Bu değer moment kolunu K8 ve K9 kirişlerinin sağ yüzüne kaydıracaktır.
Aks yönünü Alt verelim. Bu işlem, A2-A3 düzensizlik kontrolünde S3 ve S6 kolonlarını dikkate alacağımızı belirler.
Tamam butonuna basın.
Rapor oluşacaktır.
Raporlarda basılan indisler ve anlamları:
Simge |
Birimi |
Açıklaması |
|
Doğrultu ve Konum |
a |
derece |
A2-A3 düzensizlikte kullanılan aksın, global koordinat takımına göre açısı. |
x1, y1, |
m |
A2-A3 düzensizlikte kullanılan aksın global koordinat takımına göre koordinatları. |
|
Sin a |
|
A2-A3 düzensizlikte kullanılan aksa açının sinüsü. |
|
Cos a |
|
A2-A3 düzensizlikte kullanılan aksa açının cosinüsü |
|
Her bir deprem yüklemesinde |
e |
m |
Moment kolunun uzunluğudur. |
txu |
t |
inci katta x ekseni doğrultusunda kolonun üst ucuna etkiyen kesme kuvvetidir |
|
tyu |
t |
i’inci katta y ekseni doğrultusunda kolonun üst ucuna etkiyen kesme kuvvetidir |
|
txa |
t |
(i+1)’inci katta x ekseni doğrultusunda kolonun alt ucuna etkiyen kesme kuvvetidir |
|
tya |
t |
(i+1)’inci katta y ekseni doğrultusunda kolonun alt ucuna etkiyen kesme kuvvetidir |
|
Vux |
t |
= txu * sin (aksa_ait_açı) |
|
Vuy |
t |
= tyu * cos (aksa_ait_açı) |
|
Vax |
t |
= txa * sin (aksa_ait_açı) |
|
Vay |
t |
= tya * cos (aksa_ait_açı) |
|
Vu |
T |
= Vux + Vuy |
|
Va |
t |
= Vax+Vay |
|
V |
t |
= Va-Vu |
|
M |
tm |
= V * e |
|
D |
m |
Tahkikin yapıldığı kesitin yüksekliğidir. |
|
B |
m |
Tahkikin yapıldığı kesitin genişliğidir. |
|
W |
m³ |
Kesitin mukavemet momentidir. |
|
fctd |
tf/m² |
Beton karakteristik hesap dayanımı. (Çekme) Hesap dayanımı, beton karakteristik çekme dayanımının, statik ayarlarda tanımlanabilen beton güvenlik katsayısına bölümüyle elde edilmiştir. |
|
Sigma |
t/m² |
= M/W |
|
Td |
t |
Donatının basınç kuvvetidir |
|
As |
cm² |
Plağın her iki yüzüne de konulacak donatı miktarıdır. |
|
