Kiriş kiriş kesişimlerinde, program, ana kirişin mesnetinde gerektiği durumlarda askı donatısı olarak ilave etriye düzenlemesi yapar. Saplama kirişin kesme kuvvetinin dikkate alındığı hesapta, taşıyan kirişte bulunan mevcut enine donatıların dışında ek olarak askı donatıları otomatik olarak dizayn edilir.
Askı donatısı hesabında, taşıyan kirişteki mevcut etriyelerin, askı donatısı olarak yerleştirilecek etriye alanından düşülüp düşülmeyeceği projeci tarafından ayarlanabilmektedir. Bunun için;
Betonarme menüsünden Kiriş Parametreleri satırını tıklayın.

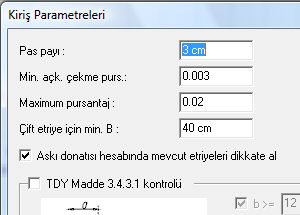

Kiriş Parametreleri diyalogu açılacaktır.
Mevcut etriyeler dikkate alınacaksa, “Askı donatısı hesabında mevcut etriyeleri dikkate al” seçeneğini işaretleyin. Aksi durumda işareti kaldırın.
Tamam butonunu tıklayarak diyalogu kapatın.
Analiz yaptığınızda program, seçiminize göre etriye düzenlemesini otomatik yapacaktır.

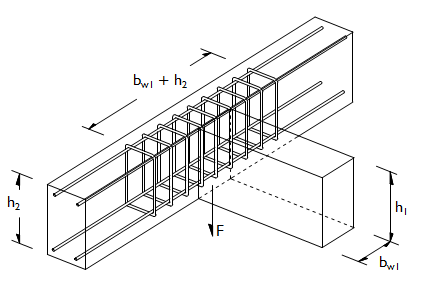

Gerekli etriye alanı;
Ash= F / fywd ( h1 / h2 )
F= Saplanan kirişin mesnet kuvveti. Öbür taraftan saplanan başka bir kiriş varsa, iki kirişin mesnet kuvvetlerinin toplamıdır.
fywd= Askı donatısı olarak kullanıcak etriye donatısının akma dayanımı
Ash= Askı donatısı alanı
