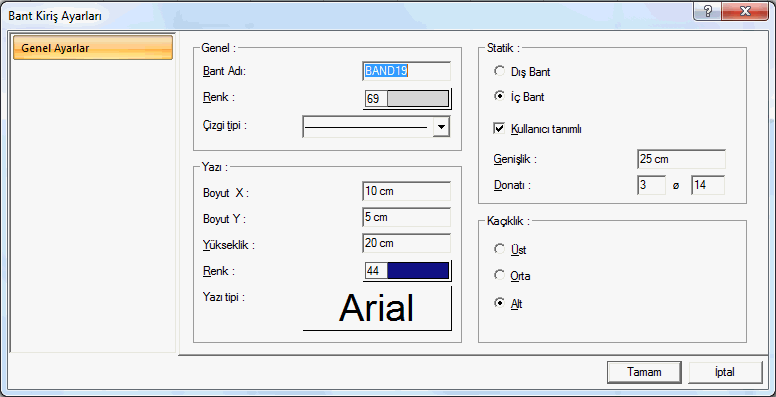

Bant kirişlerle ilgili parametreler Bant Kiriş Ayarları diyaloğunda yer alır.
Bant adı : Bant kirişin planda görünen adıdır. Herhangi bir isim kullanılabilir.
Renk : Bant kiriş kenar çizgilerinin rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Kalem kalınlıkları ekranda farkedilmez. Çizim kağıda çizdirilirken geçerlidir.
Çizgi tipi : Bant kiriş kenar çizgilerinin çizgi tipidir. Listeden çizgi tipi seçilir.
Boyut X/Boyut Y: Bant Kiriş Boyutu yazısının konumu belirler.
Renk : Bant kiriş yazısının yazı rengini belirler.
Yazı tipi : Bant kiriş yazısının yazı tipini belirler.
Dış bant : Çizilen bant kirişin dış bant kirişi olduğunu belirler. Dış bant kirişler 45 cm olarak boyutlanır ve donatısı 5fi14 olarak düzenlenir.
İç bant : Çizilen bant kirişin iç bant kirişi olduğunu belirler. İç bant kirişler 30 cm olarak boyutlanır ve donatısı 3fi14 olarak düzenlenir.
Kullanıcı tanımlı : Bant kirişin boyutunu ve donatısını düzenler. İç bant veya dış bant seçeneklerinden birini kullanmak yerine bu seçeneği işaretleyerek boyut ve donatıyı kendiniz verebilirsiniz.
Genişlik: Çizilen bant kirişin genişliğidir.
Donatı : Çizilen bant kirişin donatısıdır.
Kaçıklık : Bant kiriş çizim hattının üstten, alttan veya ortadan girilecek şekilde pozisyonunu belirler. Kirişi çizerken ayrıca, klavyeden boşluk tuşuna basarak da konumu belirleyebilirsiniz.
