Aynı yüke ve geometriye sahip katların kiriş açılımlarınının farklı katlarda tekrar tekrar çizdirilmesine gerek yoktur. Bu özelliklere sahip katlardan birini asıl kat kabul edip o katta açılımları hazırlatmak benzer katların donatılarını ise asıl kat çizimleri üzerine yazdırmak projeciye pafta tasarrufu sağlayabilecektir.
Benzer katların kiriş açılımları, montaj, ilave ve düz donatılar için düzenlenir ve her bir donatının donatı miktarı kat adıyla birlikte asıl kat donatısının yanına yazılır
Benzer katta açılım düzenlemek için;
Projenizde benzer katları belirleyin.
Çizim menüsünden Kiriş Açılımı satırını tıklayın.

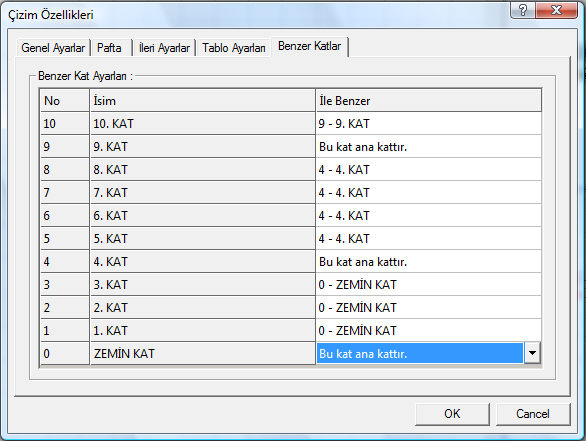

Çizim Özellikleri diyalogu açılacaktır.
Bu diyalogda, Benzer Katlar sekmesini tıklayın.
Asıl katın üst satırında benzer kat olarak asıl kat adını seçin.
Her bir kat için bu işlemi yapın.
Tamam butonunu tıklayarak kiriş açılımını alın.
