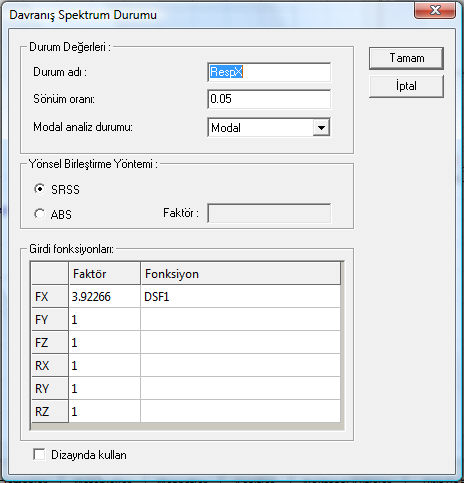

Programda analiz yapıldığında davranış spektrum durumu yönetmeliğe uygun olarak x ve y yönü için otomatik oluşturmaktadır ve normal koşullarda bunları değiştirmenize gerek yoktur. Davranış spektrum durumunda sönüm oranı, yönsel birleştirme yöntemi ve spektrum ivme katsayını değerleri verilir.
Davranış spektrum durumu yapısal ağaç görünümde Analiz klasörü altında gösterilir.
Durum adı : Bir tanım verilir.
Sönüm oranı: Türk Deprem Yönetmeliğinde elastik ivme spektrumu %5 sönüm oranı için tanımlanmıştır. 0.05 değeri uygundur.
Modal analiz durumu: Davranış spektrum durumunun hangi modal durum için uygulanacağı seçilir.
Yönsel Birleştirme Yöntemi: Modal kombinasyon, her bir yer değiştirme, kuvvet veya gerilme değeri için hareket yönüne bağlı olarak tek bir değer üretir. Bu yönlere ait değerlerle tek bir sonuç üretmek amacıyla belirli yöntemler kullanılır ve birleştirilir. Yönsel birleştirme yöntemi için iki yöntemden birini seçebilirsiniz.
SRSS ( Square Root of the Sum of Squares) Yöntemi (Karelerin Toplamının Kare Kökü)
ABS (Absolute Sum) Yöntemi (Mutlak Değerlerin Toplamı)
Faktör: Yönsel birleştirme yönteminde ABS (Absolute Sum) Yöntemi (Mutlak Değerlerin Toplamı) seçildiğinde bir Faktör belirtmek gerekir. 0 ile 1 arasında bir değer girilebilir.
Faktör=Girilen değer
R1, R2, R3 = Her yön için modal kombinasyon değerleri
R1 + Faktör .( R2 + R3 )
R2 + Faktör .( R1 + R3 )
R3 + Faktör . ( R1 + R2 )
R= Spektral davranış, R1, R2, R3'ün en büyüğü
Girdi fonksiyonları: Davranış spektrumun fonksiyonunun ilgili yöndeki çarpanını belirleyin. Programın analiz sırasında belirlediği değerler TDY 2007 yönetmeliğine uygun değerlerdir ve aksini belirtmek durumunda olmadığınız sürece bunları değiştirmenize gerek yoktur.
Faktör = g. Ao. I (Programda analiz yapıldığında otomatik hesaplanır.)
Fonksiyon= Spektrum eğrisini belirten davranış spektrum fonksiyonu (programda analiz yapıldığında otomatik oluşturulur)
g= Yer çekimi ivmesi
Ao = Etkin yer ivmesi
I = Yapı önem katsayısı
