Döşeme ayarları

Döşeme Ayarları diyaloğu döşemelerle ilgili ayarların yapıldığı diyalogdur. Kalıp planı modunda iken açılan döşeme ayarları diyaloğunda statik döşemelerle ilgili parametreler yer alır.

Döşeme ayarları döşemeler oluşturulmadan önce yapılabileceği gibi, döşemeler oluşturulduktan sonra da yapılabilir. Döşemelerle ilgili ayarlara müdahale etmek için:

• Ayarlar/Obje Ayarları/Döşeme Ayarları satırını tıklayın.

• Açılan döşeme ayarları diyaloğunda gerekli değişiklikleri yapın.

• Tamam butonunu tıklayıp diyaloğu kapatın. Bundan sonra çizeceğiniz döşemeler yaptığınız ayarlara göre çizilecektir.

Mevcut bir döşemenin ayarlarını değiştirmek için:

• Ayarlarını değiştirmek istediğiniz döşeme ya da döşemeleri üzerlerine farenin sol tuşu ile tıklayarak seçin.

• Değiştir/Obje Özellikleri satırını tıklayın. Döşeme ayarları diyaloğu ekrana gelecektir.

• Burada istediğiniz değişiklikleri yapın ve tamam butonunu tıklayarak diyalogdan çıkın.

• Yaptığınız değişiklikler seçmiş olduğunuz döşemelere uygulanacaktır. Döşemelerin birbirinden farklı özellikleri varsa ve bunlara müdahale edilmediyse, bu özelliklerde herhangi bir değişiklik olmayacaktır.

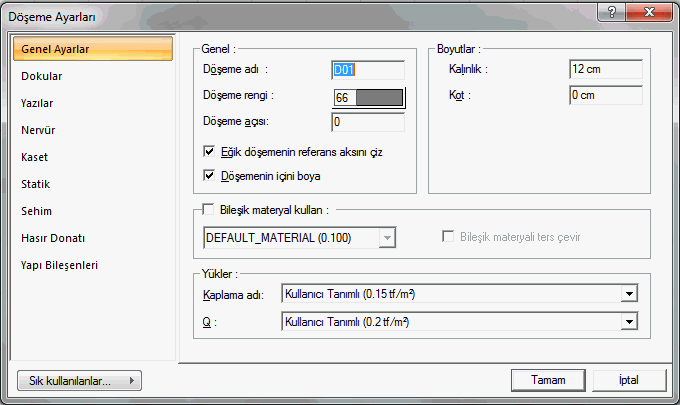

Genel Ayarlar Sekmesi:

Döşeme Adı: Döşemenin adıdır. Buraya girilen rakamın önüne D indisi getirilerek döşemenin adı oluşturulur ve planda döşeme üzerine yazılır. Döşemenin çiziliş sırasına göre rakam artırılır (D1, D2, D3.... gibi). Döşeme adları istenirse sonradan Obje Adlandır komutu ile değiştirilebilir. İsim indisi D indisi ile başlamak  zorunda değildir. Yeniden adlandırmada farklı indisler kullanılabilir.

Döşeme Rengi: Döşeme kenar çizgilerinin rengi ayarlanır. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.

Döşeme Açısı : Döşemenin tabanla yaptığı açıdır. (Çatı döşemeler gibi). Eğimli kotları tam olarak girilmiş bir çerçeveye döşeme yerleştirildiğinde program, döşemenin tabanla yaptığı açıyı otomatik belirler. Ancak istenirse farklı bir açı da buraya girilebilir.

Eğik döşemenin referans aksını çiz : Tabanla sıfır dereceden farklı açısı bulanan döşemelerin(eğimli döşemelerin) referans aksını planda göstermek için kullanılır.

Döşeme Rengi: Döşeme adının rengi ayarlanır. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.

Kalınlık: Döşeme yüksekliği girilir. Döşeme kat tavanından başlar ve verilen yükseklik kadar aşağıya doğru sarkar. Döşeme yüksekliği artırılırsa, döşeme aşağıya doğru kalınlaşır.

Kot: Döşeme kotu girilir. Kot sıfır olduğu zaman, döşeme üst yüzeyi kat tavanı ile çakışır. Pozitif değer girilirse döşeme kat tavanından yukarıya doğru yükselir, negatif değer girilirse kat tavanının altına düşer. Düşük döşeme elde etmek için negatif değer girilmelidir.

Materyal: Döşemelerin katı modelde  üzerine kaplanacak materyali seçilir. Döşeme seçilen materyal ile kaplanır ve katı modelde bu şekilde görüntülenir. Farenin sol tuşu ile aşağı ok butonu üzerine tıklanır. Açılan materyal listesinden uygun materyal seçilir. Tanımlı materyal yoksa liste boş gelir. Materyal ekleme işlemi Ayarlar/Materyaller satırı tıklanarak açılan diyalogdan yapılır.

Gerçek Doku Uzunluğu: Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır.

Bileşik materyal kullan: Bileşik materyaller döşemenin kesitte farklı malzeme görünümünde çizilmesine olanak tanır. İşaretlenirse, “Bileşik Materyal” editöründe tanımlanmış materyallerin kullanılmasını sağlar. Satır işaretlendikten sonra altta listede bulunan bileşik materyallerden bir tanesi farenin sol tuşu ile seçilir. Seçilen bileşik materyale  göre döşemenin kesitteki görünümünü  değiştirir.

Bütün materyalleri ters çevir: İşaretlenirse döşemede kullanılan materyaller ters çevrilirler. Kesit alındığında mahal kesit alanında üstte görünen tarama altta, altta görünen tarama üstte görünür.

Kaplama: Listeden kaplama yükü için uygun olan değeri seçiniz. Listede çıkan değerler, döşeme yük kütüphanesinde tanımlanmış değerlerdir ve sadece kaplama ağırlığına göre hazırlanmışlardır. Döşemenin betonarme ağırlığı analiz sırasında otomatik eklenecektir. Listedeki bir değeri kullanmak yerine başka bir değer kullanacaksanız, listeden "kullanıcı  tanımlıyı" seçin ve bir değer girin. Nervür ve kaset döşemelerde de beton ağırlığı analiz sırasında otomatik olarak eklenir.

Q: Listeden hareketli yük için uygun olan değeri seçiniz. Listede çıkan değerler, döşeme yük kütüphanesinde tanımlanmış değerlerdir.Listedeki bir değeri kullanmak yerine başka bir değer kullanacaksanız, listeden "kullanıcı  tanımlıyı" seçin ve bir değer girin.

Dokular Sekmesi:

Aynı doku : Seçenek işaretlendiğinde katı modelde, döşemenin altı ve üstü aynı doku ile görünür.

Üst doku : Katı modelde, döşeme elemanın üstü için listeden bir doku belirleyin.

Alt doku : Katı modelde, döşeme elemanın altı için listeden bir doku belirleyin.

Yüzey dokusu :Listeden bir doku belirleyin.

Gerçek doku uzunluğu : Doku uzunluğu girilir . Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

Yazılar Sekmesi:

Döşeme bilgi yazısı: Döşeme adının, yüksekliğinin ve yük bilgilerinin döşeme üzerine yazılması isteniyorsa işaretlenir.

Daire çapı: Döşeme etiket dairesi çapını verin.

Öteleme X, Y: Döşeme dairesinin yerleştirilen konumuna göre yatay ve dikey öteleme mesafelerini verin.

İsim Rengi: Döşeme isim rengi. Renk seçmek için farenin sol tuşunu renk kutusu üstüne tıklayın ve basılı tutarak açılan renk paleti üzerinde kaydırın. İstediğiniz rengin üzerine geldiğinizde bırakın.

Parametre Rengi: Döşeme üzerinde tanımlanan kaplama ve hareketli yük ile döşeme yüksekliği yazılarının rengi ayarlanır. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.

Daire Rengi: Döşeme adı ile yüksekliğini içine alan dairenin rengi ayarlanır. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.

Yazı Yerleşimi: Döşeme üzerinde döşeme dairesinin konumu seçilir.

Nervür Sekmesi:

Tipik  kiriş 1 : Nervür çizim ekseninden (kiriş, aks v.b. ya da iki nokta tıklanarak oluşturulan eksen) itibaren, kaçıncı nervürün 1.hesap nervürü olacağını yazın. Seçim yapılırken ilgili nervürün statik özellikleri dikkate alınmalıdır.

Tipik kiriş 2 : Nervür çizim ekseninden (kiriş, aks v.b. ya da iki nokta tıklanarak oluşturulan eksen) itibaren, kaçıncı nervürün 2.hesap nervürü olacağını yazın. Seçim yapılırken ilgili nervürün statik özellikleri dikkate alınmalıdır.

Tipik kiriş 1 sayısı : 1. tipik nervür donatısının kaç adet nervür dişi için kullanılacağı izlenir. Program bu değeri otomatik olarak hesaplar. Bununla beraber istenirse müdahale edilebilir. Buraya yazılan değer, nervür  metrajını değiştirir.

Tipik kiriş 2 sayısı : 2. tipik nervür donatısının kaç adet nervür dişi için kullanılacağı izlenir. Program bu değeri otomatik olarak hesaplar. Bununla beraber istenirse müdahale edilebilir. Buraya yazılan değer, nervür  metrajını değiştirir.

Nervür rengi : Nervürün çizgilerinin rengini seçin. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Burada girilen kalem kalınlık değeri sadece püskürtmeli ploterlarda kullanılır.

Başlangıç Diş Genişliği (D1): Referans kirişten ya da referans olarak verilen doğrultu ekseninden, başlangıç nervür kirişinin (dişinin) yüzüne kadar olan mesafe .

Nervür Diş Aralığı (D2): İki nervür dişi arasındaki temiz mesafe .

Kiriş Genişliği (W): Nervür dişlerinin plandaki genişliği.

Kiriş Yüksekliği (H): Nervür dişinin yüksekliği .

Nervür Rengi: Nervür kirişlerinin plandaki çizim rengidir. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Nervür rengi kalıp planı çizimlerinde geçerli olduğu için mimari olarak önem taşımaz. Mimari projelerde nervür dişleri sadece kesitlerde gösterilir. Bu parametre kesitlerdeki nervür dişi rengini etkilemez.

Kaset Sekmesi:

Tipik  kiriş 1 : Seçilen ilk yöndeki kaset kirişlerinden hangisinin , çizim ekseninden(kiriş, aks v.b. ya da iki nokta tıklanarak oluşturulan eksen) itibaren, hesap kirişii olacağını yazın. Seçim yapılırken ilgili kasetin statik özellikleri dikkate alınmalıdır. Tipik kiriş belirleme işlemini Değiştir/Tipik Kiriş Belirle komutu ile kolaylıkla yapabilirsiniz.

Tipik kiriş 2 : Seçilen diğer yöndeki kaset kirişlerinden hangisinin , çizim ekseninden(kiriş, aks v.b. ya da iki nokta tıklanarak oluşturulan eksen) itibaren, hesap kirişii olacağını yazın. Seçim yapılırken ilgili kasetin statik özellikleri dikkate alınmalıdır. Tipik kiriş belirleme işlemini Değiştir/Tipik Kiriş Belirle komutu ile kolaylıkla yapabilirsiniz.

Tipik kiriş 1 sayısı : İlk seçilen doğrultudaki tipik kaset kirişi sayısı.

Tipik kiriş 2 sayısı : Diğer doğrultudaki tipik kaset kirişi sayısı.

Kaset rengi :Kaset kirişlerinin plandaki çizim rengidir.

Başlangıç Diş Genişliği (D1): İlgili doğrultudaki referans kirişten ya da referans olarak verilen doğrultu ekseninden, başlangıç kaset kirişinin (dişinin) yüzüne kadar olan mesafe.

Diş Aralığı (D2): İlgili doğrultudaki iki kaset dişi arasındaki temiz mesafe.

Kiriş Genişliği (W): İlgili doğrultudaki Kaset dişlerinin plandaki genişliği.

Kiriş Yüksekliği (H): Kaset kirişlerinin yüksekliği.

Kiriş Rengi: Kaset kirişlerinin plandaki çizim rengidir. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Kaset rengi kalıp planı çizimlerinde geçerli olduğu için mimari olarak önem taşımaz. Mimari projelerde kaset dişleri sadece kesitlerde gösterilir. Bu parametre kesitlerdeki kaset dişi rengini etkilemez.

Statik Sekmesi:

Statik Materyal: Elemanda kullanılacak statik materyali listeden seçin. Statik materyal betonarme elemanı olarak Yapı Ağacında Materyaller altında tanımlanabilir.

Sonlu elemanlar genişliği : Döşeme hesabında esas alınacak maksimum sonlu eleman genişliğini girilir. Program döşemeleri yamuk formda  sonlu elemanlara bölerek döşeme analizini yapar. Sonlu eleman genişliği, bu satıra girilen değeri aşmamak kaydıyla döşeme şekline göre otomatik ayarlanır.

Moment hesap aksı: Döşeme momentlerinin 3 boyutlu görüntüde hangi eksene göre gösterileceğini belirleyen parametredir. Buraya girilen değer yatay x eksenine göre hesap açısıdır. Normalde global X eksenine paralel olan bir döşemenin momentleri yatay ve dikey yönde gösterilir. Bu parametre değiştirilerek farklı eksenlere göre moment hesabı 3 boyutlu görüntüde görülebilir.  Bununla birlikte bilindiği üzere döşeme betonarmesi için programda betonarme hesap aksı tanımlanır. Betonarme hesap aklarının bu parametre ile bir ilgisi bulunmamaktadır. Program betonarme hesabını döşeme betonarme hesap akslarına göre yapar.

Betonarme hesap akslarını oluştur: Döşeme yerleştirildiğinde döşeme betonarmesi için döşemede tanımlanması gereken betonarme hesap akslarının program tarafından otomatik oluşturulması için bu seçenek işaretlenebilir. Bu durumda tanımlanan her bir döşemede döşemenin tam ortasından yatay ve dikey iki adet betonarme hesap aksı oluşturulur. Seçenek işaretlenmezse, kullanıcı döşeme betonarmesi için “betonarme hesap aksı” komutunu kullanarak dileği şekilde ve sayıda betonarme hesap aksı tanımlayabilir.

Betonarme hesap akslarını göster: Döşeme betonarmesinin yapılacağı doğrultuyu gösteren betonarme hesap akslarının döşeme üzerlerinde gösterilmesi isteniyorsa işaretlenir. Bu gösterim sadece bilgi amaçlıdır ve kalıp ve/veya donatı planlarında çizilmez.

Rijit diyagram indeksi: Rijit diyaframları gruplandırlandıran numaradır. Örneğin tek  rijit diyaframlı projelerde bu değer, tüm döşemelerde 1'dir. Farklı rijit diyaframlı sistemlerde, diyaframlar 2, 3 vb şekilde indekslenecektir.

Rijit diyaframı otomatik oluştur: Seçenek işaretlendiğinde döşeme, rijit diyafram indeksine göre belirlenen rjit diyagram sistemine dahil edilecektir. Aynı indeks numarasına sahip tüm döşemeler aynı rijit diyafram içerisinde olacaktır.

Rijit diyafram oluşturma: Seçenek işaretlendiğinde döşeme, rijit tanımlı diyafram indeksi numarasında olsa bile,o rjit diyagram sistemine dahil edilemeyecektir. O döşemenin çevresindeki kolonlar kattan bağımsız deplasman yapabilecektir. Döşeme var olsa bile rijit diyagrafa bağlamak istemediğiniz durumda işareleyiniz.

Bağlantı ne olursa olsun rijit diyafram oluştur: Seçenek işaretlendiğinde döşemenin pozisyonu ne olursa olsun, rijit diyafram indeksinde yazan numaraya göre döşemeler, aynı rijit diyafram sistemi içerisinde kabul edilecektir. Örneğin arada boşluk olan iki kulleli sistemlerde bu seçeneğe ihtiyaç duyacaksınız.

Sehim Sekmesi:

TS500 Sehim sınırları: Sehim kontrolü üst sınırlarını veriniz. Değerler TS500'den alınmıştır. "Sehim şartını her zaman denetle" seçeneği işaretlenirse, "sehim şartı sehim denetimi gerektirmeyen yükseklik koşulu sağlansa" da  döşemelerde ani ve zamana bağlı sehim denetimi yapılır.

Hasır Donatı Sekmesi:

Hasır donatı kullan: Objede hazır donatı tasarımı yapmak için seçeneği işaretleyin.

Otomatik tanımlı hasır donatı: Analiz sonucunda hasır donatı  seçimini programın yaptığı seçim olarak dizayn etmek istiyorsanız bu seçeneği işaretleyin. Program hesaba göre en uygun gelen hasır donatıyı kullanacaktır.

Kullanıcı tanımlı hasır donatı: Analiz sonucu ne olursa olsun, programın hasır donatı olarak sizin verdiğiniz donatıları kullanmasını istiyorsanız, bu seçeneği işaretleyin. Ardından, "Altta" ve "Üstte" kullanılmak üzere listeden hasır donatıları seçin.

Üstte, Altta: Kullanıcı tanımlı hasır donatı için kesitin üstünde ve altında kullanılacak donatıyı seçin.

Yapı Bileşenleri Sekmesi

Yapı Bileşenleri Ekle :   Detaylı yapı bileşenleri metrajı için yanımlanan yapı malzemelerini objeye atar.

• Yapı bileşenleri butonunu tıklayın.

• Bileşen Seçimi diyalogu açılacaktır.

• Bu diyalogta, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istedğiniz malzemeyi tıklayın.

• Sağ tarafta bulunan parametreleri ayarlayın.

• Tamam butonu tıklayın. “Bileşen Seçimi” diyalogu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme  ataması yapılabilir.

Bileşen seçimi diyalogunda bulunan parametreler şunlardır:

Kullanım bölümünde ;

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogta bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin,  malzeme miktarı 70 ise, “Değer 1”  satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın  yerine  aynı diyalogta bulunan “Değer 1”  satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar  ile  aynı diyalogta bulunan “Değer 1”  satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogta bulunan “Değer 1”  ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe  –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir.  Oranla  liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.

Oranla listesinde döşeme objesi ve malzeme ölçüsüne göre beliren satırlar şunlardır:
