Herhangi bir düğüm noktasına deplasman tanımlanabilir. Tanımlama işlemi 3 boyutlu çerçeve üzerinde ya da yapısal ağaç görünümde Düğüm Noktası listesinde yapılabilir. Düğüm noktası deplasmanı ekle komutuyla düğüm noktasına hem öteleme hem de dönme değeri verilebilir.
3 boyutlu görüntü üzerinde sağ tuşa basın ve açılan menüden 3 Boyutlu Çerçeve satırını tıklayın.
3 boyutlu çerçeve modu açılacaktır.
Sonuçları Görüntüleme diyalogunda Düğüm Noktaları satırını işaretleyerek düğüm noktalarının 3 boyutlu çerçevede görünmesini sağlayın.
Herhangi bir düğüm noktası üzerinde sağ tuşa basın.
Açılan menüden Düğüm Noktası Deplasmanı Ekle satırını tıklayın.

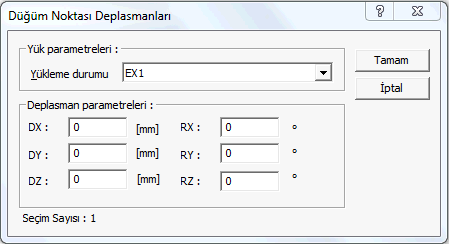

Düğüm Noktası Deplasmanları diyalogu açılacaktır.
Diyalogdaki satırları takip ederek değerleri tanımlayın ve Tamam butonunu tıklayın.
Yükleme durumu: Mevcut yükün özelliklerine bakıyorsanız, o yükün hangi yükleme durumu için geçerli olduğu gösterilir. Yeni bir yük ekliyorsanız, listeden tanımlayacağınız yükün geçerli olacağı yükleme durumunu seçin. Eğer sistemde yükleme durumları tanımlı değilse, program sizden tanımlamanızı isteyecektir.
Deplasman değerleri : Çalışılan birim cinsinden öteleme veya derece cinsinden dönme değerlerini verin.
