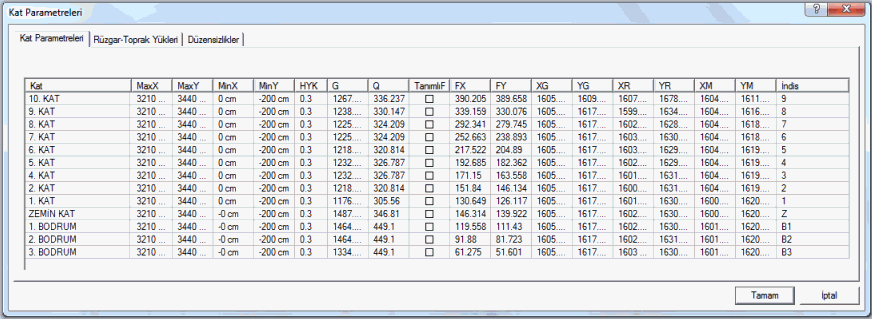

Kat parametreleri diyalogunda sisteme katlar listelenir, rüzgar - toprak yükleri girilir ve düzensizlikler ile ilgili bilgiler verilir.
Yapıda bulunan katların her biri birer satırdır ve her satırda o kata ilişkin detaylı bilgiler listelenir.
Kat
Katın kat genel ayarlarında verilen adıdır.
MaxX:
Orijin noktasından, çizilen binanın en sağında bulunan nokta arasındaki yatay mesafedir.
MaxY
Orijin noktasından, çizilen binanın en üstünde bulunan nokta arasındaki dikey mesafesidir.
MinX
Orijin noktasından, çizilen binanın en solunda bulunan nokta arasındaki yatay mesafedir. En soldaki nokta orijin noktasının negatif bölgesinde kalıyorsa eksi değerlidir.
MinY
Orijin noktasından, çizilen binanın en altında bulunan nokta arasındaki yatay mesafedir. En alt nokta orijin noktasının negatif bölgesinde kalıyorsa eksi değerlidir.
HYK
Hareketli yük katılım katsayısı her kat için girilir. (Varsayılan değer 0.30)
Deprem yönetmeliğinde tanımlı hareketi yük katılım katsayısı binanın kullanım amacına göre tablodan okunur.
Depo, antrepo vb -> 0.80
Okul, öğrenci yurdu, spor tesisi, sinema, tiyatro, konser salonu, garaj, lokanta, mağaza vb -> 0.60
Konut, işyeri, otel, hastane vb -> 0.30
Endüstri binalarında; sabit ekipman ağırlıkları için (vinç kaldırma yükleri kat ağırlıkları hesabında dikkate alınmayacaktır) -> 1.00
G, Q
Katın toplam zati ile hareketli yüküdür. Yük analizi sonucunda program tarafından otomatik olarak hesaplanır.
Tanımlı F
Hücre işaretlendiğinde kata et yatay yük değeri değiştirilebilir.
FX
Katın X ekseni doğrultusundaki (yatay) deprem yatay kuvveti program tarafından hesaplanıp bu sütuna yazılır. Yanda "Tanımlı" seçeneği işaretlenirse Fx değerini değiştirebilirsiniz.
Fy
Katın Y ekseni doğrultusundaki (dikey) deprem yatay kuvveti program tarafından hesaplanıp bu sütuna yazılır. Yanda "Tanımlı" seçeneği işaretlenirse Fy değerini değiştirebilirsiniz.
Xg
Katın ağırlık merkezinin Y eksenine dik uzaklığı program tarafından hesaplanıp bu sütuna yazılır.
Yg
Katın ağırlık merkezinin X eksenine dik uzaklığı program tarafından hesaplanıp bu sütuna yazılır.
Xr
Katın rijitlilk merkezinin Y eksenine dik uzaklığı program tarafından hesaplanıp bu sütuna yazılır.
Yr
Katın rijitlilk merkezinin X eksenine dik uzaklığı program tarafından hesaplanıp bu sütuna yazılır.
Xm
Katın kütle merkezinin Y eksenine dik uzaklığı program tarafından hesaplanıp bu sütuna yazılır.
Ym
Katın kütle merkezinin X eksenine dik uzaklığı program tarafından hesaplanıp bu sütuna yazılır.
İndis
Çalışılan katın indisi girilir. (1, Z, A gibi)
Rüzgar yükleri programa x ve y yönü olmak üzere iki doğrultuda tanımlanabilir. Rüzgar kuvvetleri kat düzleminde ve kütle merkezinde tanımlanırlar ve %5 eksantrise uygulanmasıyla 4 adet yükleme yapılarak hesaba katılırlar.

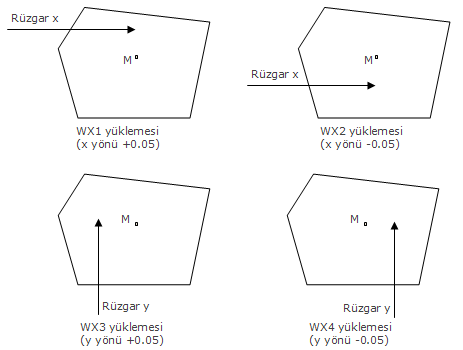

Kullanıcı x ve y doğrultusundaki rüzgar kuvvetlerini TS498‘de açıklanan esaslara göre hesaplar ve kat bazında tanımlar. Rüzgar hesabından bulunan uç kuvvetleri, WX1, WX2, WX3 ve WX4 yüklemeleri olarak takip gösterilir. 4 adet rüzgar yüklemelerin kat planındaki konumları aşağıda verilmiştir.
Rüzgar yüklerinin süperpozisyonu :
1.0 G + 1.3 Q + 1.3 W ve 1.0 G + 1.3 Q - 1.3 W veya;
1.4G + 1.6 Q veya,
0.9 G +1.3 W ve 0.9 G - 1.3 W
Toprak itkisi, yatay ve düşey yönde iki adet olmak üzere herhangi bir eksantrisite değeri verilerek bu sekmede tanımlanabilir. Toprak itkisinden oluşan yükler, sistemde bulunan panellere girilen yatay yük değil, kat düzlemine etkiyen, tüm elemanların uç kuvvetlerini belirleyen ve sabit hareketli düşey yükler ile deprem yüklerinin süperpoze edilerek eleman betonarmelerine katkısı göz önüne alınan yüklemelerdir.

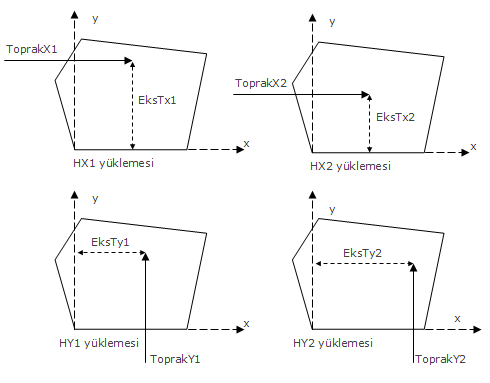

Toprak itkisi hesabından bulunan uç kuvvetleri, HX1, HX2, HY1 ve HY2 yüklemesi olarak gösterilir.
Toprak bileşke yüklerinin süperpozisyonu :
1.4 G + 1.6 Q + 1.6 H veya
0.9 G + 1.6 H

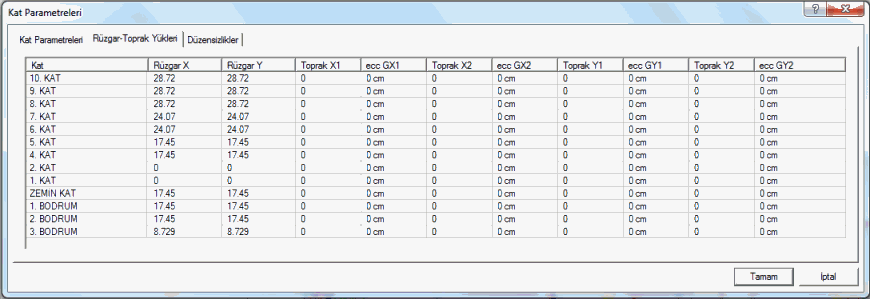

Rüzgar X
x yönü rüzgar kuvveti her bir kat için hesaplanarak bu sütuna girilebilir.
Rüzgar Y
y yönü rüzgar kuvveti her bir kat için hesaplanarak bu sütuna girilebilir.
Toprak X1
X yönü toprak itkisi 1.bileşke kuvvetidir.
Ecc GX1
ToprakX1 kuvvetinin x eksenine dik mesafesidir.
Toprak X2
Varsa X yönü toprak itkisi 2.bileşke kuvvetidir.
Ecc GX2
ToprakX2 kuvvetinin x eksenine dik mesafesidir.
Toprak Y1
Varsa Y yönü toprak itkisi 1.bileşke kuvvetidir.
Ecc GY1
ToprakY1 kuvvetinin y eksenine dik mesafesidir.
Toprak Y2
Varsa Y yönü toprak itkisi 2.bileşke kuvvetidir.
Ecc GY2
ToprakY2 kuvvetinin y eksenine dik mesafesidir.
Deprem yönetmeliğine göre hesapta Tablo 6.1'de listelenen planda düzensizlik durumlarıdır. Düzensizlikle detaylı bilgiler ayrıca Deprem Yönetmeliği Genel raporunda da basılır.
+Awx, +Awy
B1 düzensizliğinde için, x ve y yönünde projede otomatik olarak hesaplanan kolon etkili kesme alanı değerleri değiştirilebilir. + değer mevcut değere ekleme yapar, - değer eksiltme yapar.
Aw = Aw + girilenAw
+Agx, +Agy
B1 düzensizliğinde için, x ve y yönünde projede otomatik olarak hesaplanan perde etkili kesme alanı değerleri değiştirilebilir. + değer mevcut değere ekleme yapar, - değer eksiltme yapar.
Ag = Ag + girilenAg
Akx, Aky:
B1 düzensizliğinde için, Ak değerlerini her katta X ve Y yönü için dilerseniz kendiniz de tanımlayabilirsiniz. Tanımlamazsanız ve projede ideCAD Mimari duvarlarını kullanmıyorsanız, program kiriş üzerine girdiğiniz duvar yüklerinden doğrusal bir hesapla Ak değerlerini hesaplayacaktır. Tanımlamazsanız ve projede ideCAD Mimari duvarlarını kullanıyorsanız, program mimaride girdiğiniz duvar objelerinden direk Ak değerlerini hesaplayacaktır.
A1
A1 düzensizliği program tarafından otomatik belirlenir ve varsa bu sütuna işaret konur.
A2 ve A3
A2 ve A3 düzensizlikleri tamamen sizin denetiminizdedir. Program bu düzensizlikleri belirlemek için otomatik işlem yapmaz. Projenizde A2-A3 düzensizlikleri bulunuyorsa ilgili sütuna işaret koyun. Yoksa işareti kaldırın.
A4, B1, B2, B3 ve Göreli kat ötelemeleri
Bu düzensizlikler program tarafından otomatik belirlenir ve varsa ilgili sütunlara işaret konur.
