Kiriş ayarları diyalogu

Kirişlerle ilgili parametreler Kiriş Ayarları diyaloğunda yer alır.

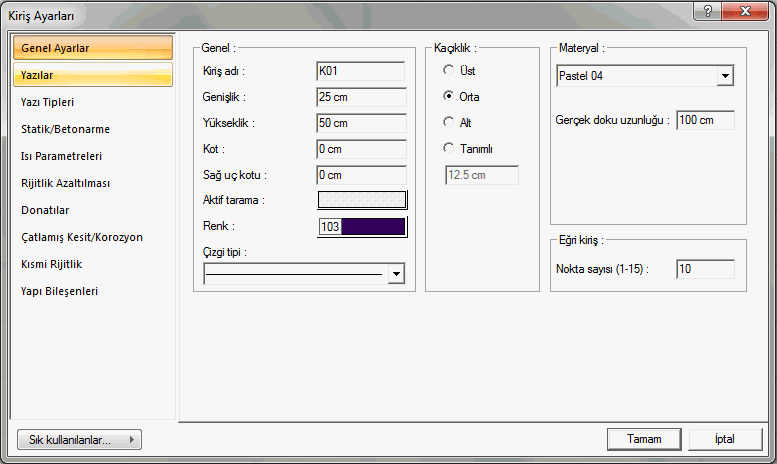

Genel Ayarlar Sekmesi:

Kiriş Adı: Buraya girilen rakamın önüne K indisi getirilerek kiriş adı oluşturulur (K1, K15 gibi). Program bu isimleri kirişlerin çiziliş sırasına göre arttırır. Kiriş isimleri kirişler çizildikten sonra da değiştirilebilir. Değiştirilen kiriş isimleri K indisli olmak zorunda değildir. Herhangi bir isim kullanılabilir.

Genişlik: Kiriş genişliği girilir. Kiriş genişliği, kirişin plandaki genişliğini ifade eder. Sarkık kirişlerde kiriş genişliği kiriş yüksekliğinden daha küçük, yatık kirişlerde ise daha büyüktür.

Yükseklik: Kiriş yüksekliği girilir. Kiriş yüksekliği kat tavanından başlayarak aşağıya doğru kirişin yüksekliğini belirler. Kiriş yüksekliği girilirken kat yüksekliği ve alttaki duvar yükseklikleri göz önüne alınmalıdır. Zira bu yükseklikler kullanıcı kontrolündedir. Program herhangi bir otomatik ayarlama yapmaz.

Kot:  Kiriş üst yüzünün kat tavanından ölçülen düşey mesafesidir (kotudur). (+) ya da (–) değer olabilir. Ters kiriş için (+), düşük kiriş için (–) girilir.

Sağ uç kotu: Kiriş sağ ucu için kot değeri girilir. Bu parametre eğik kiriş tariflemek için kullanılır.

Renk: Kiriş kenar çizgilerinin rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Kalem kalınlıkları ekranda farkedilmez. Çizim kağıda çizdirilirken geçerlidir.

Aktif Tarama: Kiriş için geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyaloğu açılır. Bu diyalogda, tarama tipleri tablosundan istenen tarama tipinin üzerine farenin sol tuşu ile tıklanarak tarama tipi seçilir. Tarama rengi ve zemin rengi kutucuklarının üzerine farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Tamam butonu tıklanarak diyalog kapatılır ve kiriş ayarları diyaloğuna geri dönülür. Aktif tarama kutucuğunda seçilen tarama tipi seçilen renklerle görüntülenir.

Alt/Üst/Orta/Tanımlı: Kirişin nereden tanımlı olacağını belirleyen seçeneklerdir. Kirişin iki ucundaki düğüm noktalarını birleştiren sanal kiriş aksı, bakış yönüne göre kirişin üst kenarı ile çakışacaksa üst, alt kenarı ile çakışacaksa alt, kirişin tam ortasından geçecekse orta seçeneği işaretlenir. Sanal kiriş aksı başka bir hattan geçecekse Tanımlı seçeneği işaretlenir ve alttaki veri giriş kutucuğuna, kiriş üst kenarına göre mesafe  girilir. Verilen mesafe kiriş kalınlığından fazla olmamalıdır.

Materyal: Kirişlerin renderlerde  üzerine kaplanacak materyal seçilir. Kiriş seçilen materyal ile kaplanır ve renderlerde bu şekilde görüntülenir. Farenin sol tuşu ile aşağı ok butonu üzerine tıklanır. Açılan materyal listesinden uygun materyal seçilir. Tanımlı materyal yoksa liste boş gelir. Materyal ekleme işlemi Ayarlar/Materyaller satırı tıklanarak açılan diyalogdan yapılır.

Gerçek Doku Uzunluğu: Doku uzunluğu girilir. Örneğin; 1 metre girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

Eğri kiriş nokta sayısı : Eğrisel kirişin çizim hassasiyetini belirler. Nokta sayısı arttıkça eğrisel kiriş daha eğrisel oluşur. Varsayılan değer uygun değerdir.

Yazılar Sekmesi:

Bu sekmede kiriş isim ve boyut yazılarının kirişin neresinde yer alacağı belirlenir. Kiriş isim ve boyut yazıları birlikte ya da ayrı ayrı yazdırılabilir, kirişin içinde ya da üstünde yeralabilir. İsim ve boyut yazılarının birlikte yazılması için “İsim ve Boyut Birlikte” seçeneğinin işaretlenmesi gerekir.

İsim X/Yazı Y: Kiriş Adı yazısının kiriş sol üst (yazı kirişin üstündeyse) ya da alt köşesine (yazı kirişin içindeyse) göre X ve Y koordinatları girilir. Yazı X değeri pozitif girilirse yazı kenardan sağa doğru, negatif girilirse sola doğru kayar. Yazı Y değeri pozitif olursa yazı yukarıya, negatif olursa aşağıya kayar. Burada belirtilen yönler bakış yönüne göre düşünülmelidir. İsim ve boyut birlikte yazdırılıyorsa yazılar bu koordinatlara göre yerleştirilir.

Boyut X/Boyut Y: Kiriş Boyutu yazısının kiriş sağ üst (yazı kirişin üstündeyse) ya da alt köşesine (yazı kirişin içindeyse) göre X ve Y koordinatları girilir. Boyut X değeri pozitif girilirse yazı kenardan sola doğru, negatif girilirse sağa doğru kayar. Yazı Y değeri pozitif olursa yazı yukarıya, negatif olursa aşağıya kayar. Burada belirtilen yönler bakış yönüne göre düşünülmelidir. İsim ve boyut birlikte yazdırılıyorsa kullanılmaz.

Yazı Tipleri Sekmesi:

Kiriş Adı Ayarları ve Kiriş Boyutu Ayarları şeklinde iki kısma ayrılır. Kiriş Adı Ayarları bölümündeki parametreler kiriş ad yazısını, Kiriş Boyutu Ayarları bölümündeki parametreler de kiriş boyutu yazısını yönetir.

Yükseklik: Yazı yüksekliği girilir .

Renk: Yazı rengi ayarlanır. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir.

Yazı rengi satırının hemen altındaki buton tıklanırsa, Yazı Tipi Ayarları diyaloğu açılır. Bu diyalogdan yazı tipleri ayarlanır. Yazı tipi ve yazı efekti seçilir. Seçilen tip ve efekte göre örnek yazı örnek penceresinde görülür. Tamam butunu tıklanarak diyalog kapatılır ve kiriş ayarları diyaloğuna geri dönülür.

Statik/Betonarme Sekmesi:

Statik Materyal: Kiriş elemanında kullanılacak statik materyali listeden seçin. Statik materyal betonarme elemanı olarak Yapı Ağacında Materyaller altında tanımlanabilir.

Tanımlı kesit parametreleri: Elemanın kesit ve geometrik özellikleri otomatik belirlenir ve bunlar yönetmeliklere uygun değerlerdir. Bununla birlikte eleman kesit özelliklerini değiştirmek isterseniz bu satırı işaretleyin ve ilgili değerleri programa verin. Program sıfır bırakılan değerleri otomatik olarak hesaplar, sıfırdan farklı girişleri, girilen değer kadar kabul eder.

2 aksı atalet momenti : Eleman minör atalet momentidir. Kiriş elemanlarında sıfırdır.

3 aksı atalet momenti: Eleman majör atalet momentidir. Örneğin 50/25 dikdörtgen bir kirişin 3 aksı atalet momenti 50.50.50.25 / 12  olarak hesaplanır. Döşeme bağlı kirişlerde kiriş atalet momenti tablalı kesit özelliklerine göre hesaplanır.

Burulma atalet momenti: Eleman burulma rijitliğini tanımlayan atalet momentidir.

En kesit alanı: Elemanın kesit alan değeridir. Örneğin 50/25 dikdörtgen bir kiriş elemanın en kesit alanı 50.25=625’dir.

2 yönünde kesme alanı: Eleman minör yöndeki kesme alanıdır. 50/25 kirişte 5/6.50.25  olarak alınır. Kesme alanı= 5/6 . b . d

3 yönünde kesme alanı: Eleman major yöndeki kesme alanıdır. Kesme alanı= 5/6  b  d

d1: Kirişlerde, sol mesnedin rijit kolunun mesafesidir. Program bu değeri otomatik hesaplamaktadır. Aksi bir değerle çalışılmayacaksa sıfır  bırakılmalıdır.

d2: Kirişlerde, sağ mesnedin rijit kolunun mesafesidir. Program bu değeri otomatik hesaplamaktadır. Aksi bir değerle çalışılmayacaksa sıfır bırakılmalıdır.

Pilye Açısı: Kiriş pilyesinin kaç derece ile kırılacağı girilir. Pilye, kolon yüzünden moment sıfır noktasına kadar getirilir ve buraya yazan değer kadar kırılır.

Çift Pilye: Kirişte çift pilye kırılması isteniyorsa bu seçenek tıklanarak işaretlenmelidir.

Pilyesiz dizayn :Seçenek işaretlenirse kirişlerde pilye dizaynı yapılmaz. Üst ve alt düz donatılandırma ile kiriş donatılandırılır.

Pilye/Toplam min: Kirişte, açıklıktaki toplam donatı alanının minimum yüzde kaçının pilye olarak düzenleneceğini belirler. Bu değer, donatı seçiminde tanımlanabilinen düz ve pilye çapları ile analiz ayarlarında tanımlanabilinen "iki donatı arasındaki minimum mesafe" , "donatı marjı" ve "Donatı seçimine izin verilen kombinasyon aralığı" ile beraber kullanılır.

Pilye/Toplam max: Kirişte, açıklıktaki toplam donatı alanının maksimum yüzde kaçının pilye olarak düzenleneceğini belirler. Bu değer, donatı seçiminde tanımlanabilinen düz ve pilye çapları ile analiz ayarlarında tanımlanabilinen "iki donatı arasındaki minimum mesafe", "donatı marjı" ve "Donatı seçimine izin verilen kombinasyon aralığı" ile beraber kullanılır.

Uygunluk ya da Denge Burulması: İşaretlendiğinde kirişlerdeki burulma kontrolü uygunluk burulması durumuna göre kontrol edilir. Td=Tcr  alınır.  İşaretlenmediğinde kiriş denge burulmasına göre kontrol edilir.

Tcr=Kesitin burulmada çatlama dayanımı

Td=Kontrolde kullanılan burulma momenti değeri

Uygunluk burulması = Eğer bir sistemde burulma momentinin bulunması denge için zorunlu değilse, bu burulma uygunluk burulmasıdır.

Seçenek işaretli değilse kirişlerdeki burulma kontrolü denge burulması durumuna göre kontrol edilir. Td=Tdhesap

Td=Kontrolde kullanılan burulma momenti değeri

Tdhesap=Analiz sonrasında bulunan en büyük tasarım burulma momenti

Denge burulması=Yapı elemanı ve sistemi dengeyi sağlamak için burulma momentine gereksinimi varsa, burulma denge burulmasıdır.

Bu kiriş konsol döşemeyi taşıyor: Kiriş konsol bir döşemenin mesnedi ise bu seçenek işaretlenmelidir. Aksi durumda işaretlenmemelidir.

Çift Etriye: Kirişe çift kiriş parametrelerinde tanımlanabilen etriye şartı dışında çift etriye isteniyorsa tıklanarak işaretlenir.

Komple sıklaştırma: Kirişlerde etriye sıklaştırması deprem yönetmeliği koşullarına göre yapılır. Yönetmeliğe göre sıklaştırma bölgesi, kolon yüzünden itibaren kiriş derinliğinin 2 katı kadar bir mesafede oluşturulur. Bu seçenek işaretli ise, yönetmelik koşullarına ve kiriş uzunluğuna bakılmaksızın kirişte komple etriye sıklaştırılması yapılır.

Duvar Yükü: Listeden uygun duvar yükünü seçiniz. Listedeki duvar yükleri yük kütüphanesinde tanımlanmış yüklerdir. Bu değerlerden farklı bir değeri duvar yükü olarak belirtmek isterseniz, listeden kullanıcı tanımlı satırını seçin ve uygun değeri verin. Değer, kirişin üzerinde bulunan duvarın 1 metresindeki ağırlığı olarak tanımlanmalıdır.

Buraya girilen değerlerin dikkate alınması için Proje Genel Ayarlarında diğer başlığı altında kiriş yükleri grubunda bulunan "Kullanıcı Tanımlı Yük" seçeneğinin aktif hale getirilmesi gerekmektedir. Bu seçenek aktifse ve gerçekten kirişin üzerinde duvar bulunuyorsa, duvar yükü satırına mutlaka değer girilmelidir. Aksi durumda duvar yükleri sıfır hesaplanır. Proje Genel ayarlarında "ideCAD Mimari duvarlarından al" seçeneği aktif hale getirilirse, ideCAD Mimari programında kirişin üzerinde tanımlanmış duvarın ağırlığı program tarafından otomatik olarak kirişe verilir. ideCAD Mimari duvarları kullanılacaksa, “Kullanıcı Tanımlı Yük “ seçeneği inaktif duruma getirilebilir.

“ideCAD Mimari duvarlarından al” seçeneği ile Kullanıcı tanımlı yayılı yükten al seçeneklerinin ikisi birden aynı anda aktif hale getirilebilir. Bu durumda, ideCAD Mimari programında kirişin üzerinde tanımlanmış duvarın ağırlığı ile kullanıcının tanımladığı duvarın ağırlığı toplanarak kullanılır

Duvar yükü değeri girilirken aşağıdaki formül uygulanabilir:

Duvar Yükü[kg/m]= Duvar Ağırlığı[kg/m2] x ( kat yüksekliği[m] - üst katın kiriş yüksekliği[m] )

Hareketli yük: Kiriş üzerinde tanımlabilecek ekstra ilave hareketli yüktür. Kirişe sistemin dışında ekstra yük tanımlanacaksa kullanılabilir. Listeden uygun değeri seçiniz. Listedeki yükler yük kütüphanesinde tanımlanmış yüklerdir. Bu değerlerden farklı bir değeri yük olarak belirtmek isterseniz, listeden kullanıcı tanımlı satırını seçin ve uygun değeri verin.

Isı Parametreleri Sekmesi:

Tanımlı ısı parametreleri : İşaretlendiğinde eleman bazında T1 ve T2 ısı yüklemelerini aktif hale getirir.

Isı farkı (T1) = T1 yüklemesinin ısı farkı verilir.

Isı farkı (T2) = T2 yüklemesinin ısı farkı verilir.

Rijitlik azaltma faktörleri : İlgili eleman için ısı hesabında kulllanılacak rijitlik azaltma faktörünü verilir.

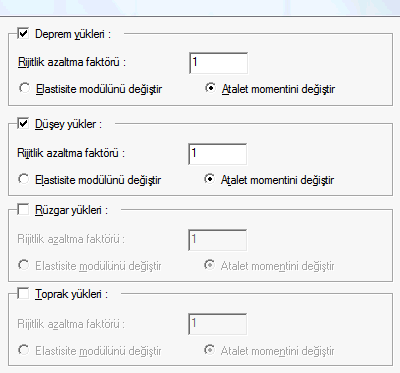

Rijitlik Azaltması Sekmesi

Bu sekme, sadece kirişler seçilip Obje Özellikleri ile kiriş ayarları açıldığında görünür. Bu sekmede kirişler rijitllikleri, deprem, düşey, rüzgar ve toprak itkisi yüklemeleri için ayrı ayrı belirli bir çapan değeriyle azaltılabilir. Rijitlik azaltması, eleman elastisite modülü ya da atalet momenti bazında seçenekli olarak uygulanabilir.

Yapılan seçime göre azaltma faktörü verilir ve azaltma faktörünün elastisite modülü mü yoksa atalet momenti için mi uygulanacağını belirtilir.

Çatlamış Kesitler/Korozyon Sekmesi:

TDY 3.2.3 maddesini uygula : TDY 2007 Madde 3.2.3 göre “taşıyıcı Sistem Hesabında Kullanılacak Kesit Rijitlikleri Bölüm 2'de verilen  yöntemlerle  yapılacak taşıyıcı  sistem  hesabında  çatlamamış kesite ait kesit rijitlikleri kullanılacaktır. Ancak, kendi düzlemleri içindeki perdelere saplanan kirişlerde ve bağ kirişli (boşluklu) perdelerin bağ kirişlerinde çatlamış kesite ait değerler kullanılabilir.  “

Perdenin kendi düzleminde her iki taraftan bağlanan kirişlerde bu seçenek aktif hale getirilirse, kirişin atalet momenti %50 oranında otomatik olarak azaltılır.

Donatı korozyonu çarpanı : Yapı performans analizinde kullanılan bir orandır. Bu satıra yazılan oranla, deprem yönetmeliğinde belirtilen korozyon şartlarına maruz kalmış mevcut yapılarda, donatılarda oluşan yıpranma, yapının performans hesabında dikkate alınabilir. Bu satırda tanımlanan değer, elemanları mevcut donatı alanlarıyla çarpılır ve çarpım sonucunda bulunan değer donatı alanı olarak dikkate alınır.

YeniMevcutAlan=çarpan*MevcutAlan

Yetersiz  bindirme ve kenetlenme çarpanı: Yapı performans analizinde kullanılan bir orandır. Mevcut yapılar için kullanılır. Deprem yönetmeliğinde tanımlanan yetersiz  bindirme ve kenetlenme olan elemanların çelik akma gerilmesini azatmak için kullanılır. Bu satıra girilen değer, elemanın çelik akma değeri ile çarpılır.

YeniFyk=çarpan*MevcutFyk

Sol uçta etriye sıklaştırması var: Güçlendirme projelerinde performans analiz için gerekli bir bilgidir. İncelenen yapıya ait söz konusu kirişin sol ucunda etriye sıklaştırması var ise işaretlenir. Yoksa işaretlenmez.

Sağ uçta etriye sıklaştırması var: Güçlendirme projelerinde performans analiz için gerekli bir bilgidir. İncelenen yapıya ait söz konusu kirişi sağ ucunda etriye sıklaştırması var ise işaretlenir. Yoksa işaretlenmez.

TS500 Çatlak Sınırı: Kiriş elemanlarının çatlak kontrolü için hangi üst sınırın dikkate alınacağı ilgili seçenek işaretlenerek belirlenir. Üst sınır değerleri TS500’de belirtilen değerlerdir.

TS500 Sehim Sınırları: Sehim kontrolü üst sınırlarını veriniz. Değerler TS500'den alınmıştır. "Sehim denetle" seçeneği işaretlenirse, "sehim şartı sehim denetimi gerektirmeyen yükseklik koşulu sağlansa" da  kirişlerde ani ve zamana bağlı sehim denetimi yapılır.

Donatılar Sekmesi

Kiriş açılımlarında, kiriş donatılarının komşu kirişe geçiş koşulları bu sekmede düzenlenir. Kiriş donatıları kirişlerin çerçeve süreklilik koşullarına göre program tarafından otomatik düzenlenirler.  Ancak belirli durumlar için donatı geçiş koşulları aşağıdaki parametrelerden ayarlanabilir.

Donatıları sol uçta kıvır : Kiriş sürekli değilse donatılar ilgili mesnette gönye yapılarak çizilirler.  Kiriş sürekli ise donatılar da sürekli çizilirler. Bu seçenek kiriş sürekli olsa bile donatılarda gönye yapılmasını sağlar. Donatılar sol kolon mesnetinde kolon içine kıvrılırlar.

Sağ uçta kirişi sürekli kabul et :  Kiriş sürekli ise, sürekli kirişler otomatik olarak aynı sürekli olurlar ve bu seçenek otomatik olarak işaretlidir. Eğer seçenek iptal edilirse, iptal edilen kiriş sürekli çizilmez sağ uçta komşu kirişten kopartılır. Örneğin 2 açıklıklı sürekli kiriş sistemi düşünelim. Normalde 1. açıklık için "sağ uçta kirişi sürekli kabul et" seçeneği işaretlidir. Eğer işaret kaldırılırsa, 1. ve 2. kirişler ayrı parçalar olarak çizilirler.

Sağ uçta kısmi donatı geçişi yap : Sürekli ama genişlikleri farklı kirişler için konulmuş bu seçenek, donatıların belirli bir oranının diğer kirişe geçip geçmeyeceğini düzenler. Genişlikleri farklı sürekli iki kirişte, bu seçenek işaretlenirse, kiriş genişliklerinin bölümünden bulunan oran kadar bir oran dikkate alınarak donatı geçişi düzenlenir. Örneğin 1.kiriş 50, 2. kiriş 25 cm genişliklerinde olsun. 25/50=0.5 oranı bulunur. Donatı adetleri, örneğin düz donatı adedi 4 olsun. 2 adet donatı kısmi geçiş yapacak 2 adet donatı ise gönye ile kesilecektir.

Donatıları sağ uçta kıvır : Kiriş sürekli değilse donatılar ilgili mesnette gönye yapılarak çizilirler.  Kiriş sürekli ise donatılar da sürekli çizilirler. Bu seçenek kiriş sürekli olsa bile donatılarda gönye yapılmasını sağlar. Donatılar sağ kolon mesnetinde kolon içine kıvrılırlar.

Düz donatıları sağ uçta komşu kirişle sürekli çiz : Sürekli kirişlerde düz donatılar mümkün olduğunda 12 metre koşulunu sağlayacak şekilde tek parça düzenlenir. Kısacası alt mesnette ek yapılmadan geçilir. Bu seçenek işaretli değilse düz donatılar, mesnette kesilerek yerleştirilir.

Çapraz donatı kullan : Rijit perdeler arasında kalan bağ kirişlerinin donatılandırılmasına yönelik seçenektir. Seçenek işaretlendiğinde TDY Madde 3.6.8'sinde verilen donatılandırma şekli uygulanır.

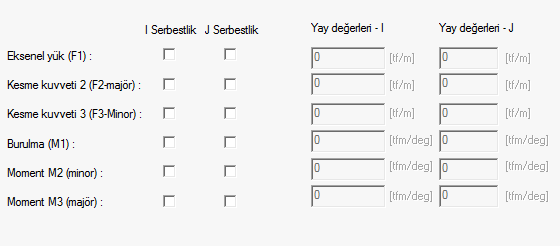

Kısmi Rijitlik Sekmesi

Bu sekme, sadece kirişler seçilip Obje Özellikleri ile kiriş ayarları açıldığında görünür. Kiriş sol ve sağ uçlarındaki serbestlik/ankastrelik durumunu değiştirmek için kullanılabilir. Yönetmeliğe uygun tasarım için normal durumlarda müdahale etme gereği olmayan bu parametrelere, gereksinim duyduğunuzda ilgili yönde seçeneği işaretleyerek değiştirebilirsiniz. i, elemanın sol ucu, j elemanın sağ ucudur. Yay değeri büyüdükçe ilgili uç daha az deplasman yapacaktır. Değiştirmek isteğiniz parametrenin uygun eksendeki değerlerine müdahale edebilirisiniz

Yapı Bileşenleri Sekmesi

Yapı Bileşenleri Ekle :   Detaylı yapı bileşenleri metrajı için yanımlanan yapı malzemelerini objeye atar.

• Yapı bileşenleri butonunu tıklayın.

• Bileşen Seçimi diyalogu açılacaktır.

• Bu diyalogta, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istedğiniz malzemeyi tıklayın.

• Sağ tarafta bulunan parametreleri ayarlayın.

• Tamam butonu tıklayın. “Bileşen Seçimi” diyalogu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme  ataması yapılabilir.

Bileşen seçimi diyalogunda bulunan parametreler şunlardır:

Kullanım bölümünde ;

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogta bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin,  malzeme miktarı 70 ise, “Değer 1”  satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın  yerine  aynı diyalogta bulunan “Değer 1”  satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar  ile  aynı diyalogta bulunan “Değer 1”  satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogta bulunan “Değer 1”  ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe  –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir.  Oranla  liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.

Oranla listesinde kiriş objesi ve malzeme ölçüsüne göre beliren satırlar şunlardır.

Kiriş özelliklerini ayarlamak için:

• Mimari plandaysanız toolbardan Mimari Plan/Kalıp Planı ikonunu tıklayarak kalıp planı moduna geçin.

• Ayarlar/Obje Ayarları/Kiriş Ayarları veya Kiriş ikonunu tıklandıktan sonra ekrana gelen Kiriş Toolbarından, Kiriş Ayarları butonunu tıklayın.

• Kiriş Ayarları diyaloğu ekrana gelecektir. Kiriş Ayarları diyaloğunda istediğiniz ayarları yapın.

• Tamam butonunu tıklayarak diyaloğu kapatın ve kiriş çizimini gerçekleştirin.

Kiriş çizimini gerçekleştirdikten sonra kirişlerin ayarlarını değiştirmek isterseniz:

• Ayarlarını değiştirmek istediğiniz kirişleri farenin sol tuşu ile tıklayarak seçin.

• Değiştir/Obje Özellikleri ikonunu tıklayın.

• Açılan Kiriş Ayarları diyaloğunda gerekli değişiklikleri yapın.

• Tamam butonunu tıklayıp diyaloğu kapatın. Yaptığınız değişiklikler seçmiş olduğunuz kirişlere yansıyacaktır.
