Plağa uygulanan kesme kuvveti, zımbalama alanına bölünerek zımbalama gerilmesi, beton çekme dayanımı zımbalama alanı ile çarpılarak zımbalama dayanımı bulunur. Zımbalama alanı, kolon yüzünden d/2 uzaklığında oluşan zımbalama çevresinin faydalı yükseklik (d) ile çarpılması ile hesaplanır. Faydalı yükseklik, zımbalama tablası kullanılacaksa, döşeme ve zımbalama tablasının yüksekliği, kullanılmayacaksa, sadece döşeme yüksekliğinden döşeme pas payının çıkartılmasıyla elde edilir.
İsim
Kolon başlığının plandaki adıdır.
XL
Kolon başlığı X boyutudur. Başlık tanımlanmadıysa kolon genişliğidir.
YL
Kolon başlığı Y boyutudur. Başlık tanımlanmadıysa kolon genişliğidir.
H
Başlık tanımlandıyda değer görününür. Kolon başlığı yüksekliğidir. Başlık tanımlı zımbalama kontrolünde değilse döşeme/radye kalınlığı dikkate alınır.
Tabla H
Başlık tanımlandıyda kolon başlığı üzerindeki yatay levhanın kalınlığıdır.
Vpr
Zımbalama dayanımıdır. Vpr= gama * fctd * Up * d *gama (gama=1 alınır)
Vpd
Zımbalama yüküdür. Vpd = N - p * (b+d)(h+d)
Alan
Zımbalama alanıdır. Alan = (b+d)(h+d)
Up
Zımbalama çevresidir. Up=2(b+h+2d)
N1
Kolon başlığının üstünde bulunan (bir üst kattaki) kolonun yük katsayılarıyla çarpılmış düşey kuvvetidir. Üst katta kolon yoksa sıfır görünür.
N2
Kolon başlığına ait kolonun yük katsayılarıyla çarpılmış düşey kuvvetidir
p(qsp)
Yük katsayılarıyla çarpılmış toplam döşeme yüküdür. (Radye döşemelerde zemin gerilmesi değeridir)
---
h,b, zımbalama kontrolünün yapıldığı kolon boyutlarını , kolon yüzünden d/2 uzaklığında oluşan çevre Up ile gösterilirse,
Up= (h+ d) + (b+d) + (h+ d) + (b+d)
Zımbalama alanı,
Alan= Up. d
Zımbalama dayanımı Vpr, zımbalama alanı ile beton çekme dayanımının çarpımından bulunabilir.
Vpr=fctd . Up . d
Zımbalama yükü Vpd,
Vpd = (N2 – N1) – Alan * p
Vpd > Vpr ise kolon zımbalama kontrolünü aşıyor demektir. Program raporlarda hata uyarısı verecektir.
-----

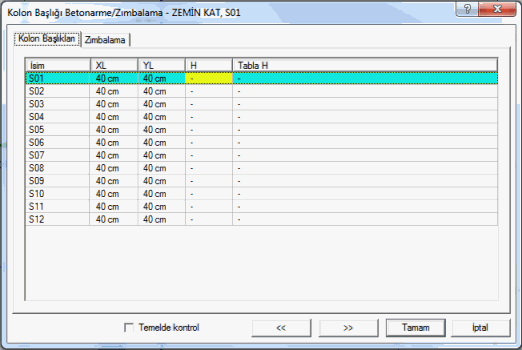

Herhangi bir isim kutusu üzerinde çift tıklandığında, program ilgili kolon başlığını ekrana getirir. Tekrar kolon başlıkları diyaloğuna dönmek için diyalog başlığının üzerinde çift tıklayın.
Buradaki boyutları da değiştirebilirsiniz. Değiştirmek istediğiniz boyut kutucuğu üzerinde çift tıklayın. Açılan diyalogda yeni boyut değeri girin ve Tamam butonunu tıklayın.
---
Temelde kontrol
İşaretli ise temele bağlı zımbalama kontrolünü ekrana getirir. İşaretli değilse, döşemeler için yapılan zımbalama kontrollerini ekrana getirir.
Tüm katlar
Elemanları tüm kat boyunca ekranda listeler.
<<
Bir önceki eleman bilgilerini ekrana getirir.
>>
Bir sonraki eleman bilgilerini ekrana getirir.
