Modal analiz durumlarında modal analiz için Mod Sayısı, Yakınsama Değeri ve İterasyon Sayısı bilgileri verilir. Herhangi bir sistemde analiz yaptığınızda program otomatik olarak zaten modal analiz için bir tane modal analiz durumu oluşturacaktır. Bununla birlikte projeci, gerekirse ekstra modal analiz durumu tanımlayabilir.
Modal analiz yükleme durumları yapısal ağaç görünümde Analiz klasörü altında gösterilir.
Modal analiz durumu tanımlamak için;
Yapısal ağaç görünümünde Analiz klasörünü açın.
Modal Analiz altında Modal Analiz Durumları satırı üstünde sağ tuşa basın.
Açılan menüde Yeni Modal Analiz Durumu satırını tıklayın.

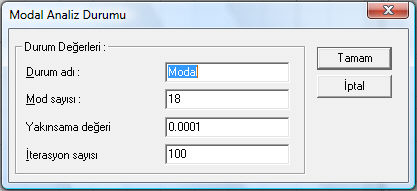

Modal Analiz Durumu diyalogu açılacaktır.
Bu diyalogda istenilen bilgileri verin.
Tamam butonunu tıklayarak diyalogu kapatın.
Durum adı : Bir tanım girin.
Mod sayısı: Modal analizde dikkate alınacak mod sayısını verin. Program mod yeterlilik kontrolünü TDY'ne göre otomatik yapacaktır. Yeteriz durumda girilen sayı arttırılmalıdır.
Yakınsama değeri: Modal analizde kullanılacak yakınsama değerini girin. Varsayılan değer uygundur.
İterasyon sayısı: Modal analizde kabul edilecek iterasyon sayısını verin. Varsayılan değer uygundur.
