Kasetlerde analiz, hesap ve betonarme sonuçları ile kasetlere ilişkin olumsuzluk durumları Kaset Betonarme diyalogunda gösterilir. Analizinden sonra Betonarme menüsündeki Kaset satırını tıkladığınızda Kaset Betonarme diyaloğu ekrana gelecektir.
Analiz sonrasında kaset betonarme diyalogunda kaset5 isminin olduğu sütunda bazı uyarılar kısaltılmış simge halinde verilir. Bu uyarılar, yönetmelik açısından bir olumsuzluğu bildirir.
M: Maksimum pursantaj değeri aşılıyor. Diş boyutlarını arttırın.
S: TS500 ani ve zamana bağlı sehim koşulları sağlanmıyor. Diş boyutlarını arttırın.
Min: TS500 minimum boyut koşullarını sağlamıyor.
As(-) : Yetersiz donatı. Donatı seçiminde yeter büyüklükte donatı çapı işaretlenmemiş olabilir.

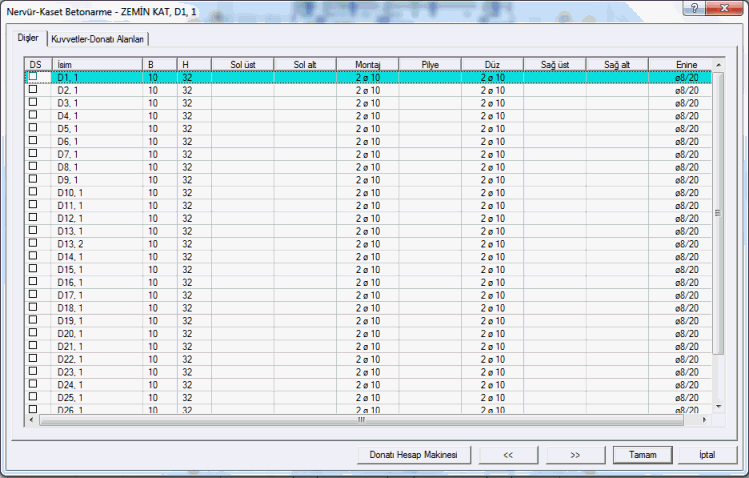

Bu sekmede kaset boyut ve donatıların listesi tablo olarak verilir.
DS
İşaretli ise donatı sabitlenir. Diş donatılarında değişiklik yapıldığında DS otomatik olarak işaretlenir ve tekrar hesap yapıldığında diş donatısı sabit kalır.
İsim
Dişin plandaki adıdır. (D1, D101, D10 vb) Olumsuzluk durumunda ismin yanında olumsuzlukla ilgili terim eklenir. D101(M) gibi... Her döşeme, tipik diş sayısı itibariyle listelenir.
Kat
Kaset dişinin bulunduğu katın adıdır.
B, H
Kaset dişinin sırasıyla genişliği ve yüksekliğidir. B ve H hücrelerinde çift tıklayarak boyutları değiştirme imkanınız vardır. Boyut değiştirildiğinde değiştirilen boyutlara göre diş donatı hesabı o diş için yapılır.
Sol Üst
Dişin sol mesnet kesitinin üstünde bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Sol Alt
Dişin sol mesnet kesitinin altında bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Montaj
Dişin montaj donatısının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Pilye
Dişin pilye donatısının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Düz
Dişin düz donatısının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Sağ Üst
Dişin sağ mesnet kesitinin üstünde bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Sağ Alt
Dişin sağ mesnet kesitinin altında bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Enine
Diş etriyesinin sırasıyla orta bölge ve sıklaştırma bölgesindeki çapı ve aralığıdır. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
---
Bu sekmede Shift tuşu ile birden fazla satır seçebilir, herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz. Ctrl tuşu ise arada kalan satırları tek tek seçer.

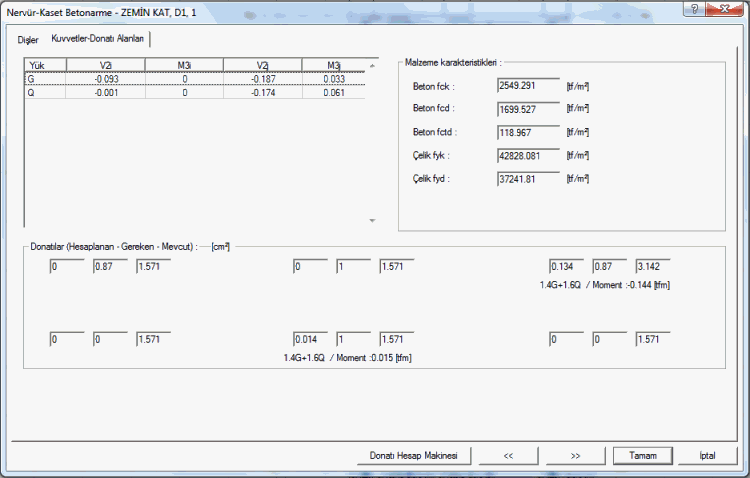

Yük: İlgili yükleme veya yük kombinasyonlarının adıdır.
i : Yatay elemanda elemanın sol ucu, düşey elemanda elemanın alt ucudur.
j : Yatay elemanda elemanın sağ ucu, düşey elemanda elemanın üst ucudur.
V2 : Elemanın kuvvetidir.
M3: Elemanın 3 (majör) yönündeki eğilme momentidir.
Donatılar bölümü (mevcut-gereken-fazla)
Dişin sol mesnetinde, üst ve alt; ortada; açıklık ve montaj; sağ mesnette; üst ve alt olmak üzere mevcut/gereken ve fazla şeklinde donatı alanları toplamı verilir. Hemen altında ayrıca, donatı hesabının hangi yükleme kombinasyonundan yapıldığı ve o kombinasyona ait moment değerleri de yazılır.
Malzeme Karakteristikleri Bölümü :
Beton ve çelik malzemenin dayanım değerleri listelenir.
Beton fck
Plağa ait betonun karakteristik basınç dayanımıdır.
Beton fcd
Beton için kullanılan karakteristik hesap basınç dayanımıdır.
Beton fctd
Beton karakteristik hesap çekme dayanımıdır.
Çelik fyk
Çelik akma dayanımıdır.
Çelik fyd
Çelik hesap dayanımıdır.
---
Donatı Hesap Makinesi
Seçilen çap ve aralık için donatı miktarını alan cinsinden hesaplar.
Tüm katlar
Döşemeleri tüm kat boyunca ekranda listeler.
<<
Bir önceki eleman bilgilerini ekrana getirir.
>>
Bir sonraki eleman bilgilerini ekrana getirir.
