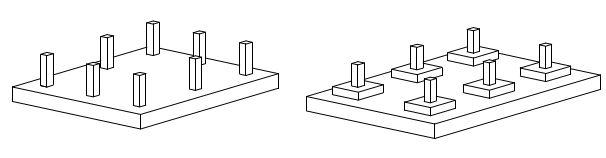

Döşeme kenarı kullanarak kirişsiz radye tanımlamak
Programda ideCAD 5.43 versiyonundan sonra döşeme kenarı kullanılarak kirişsiz radye tanımı yapılabilmektedir. Bunun için döşeme kenarı komutuyla kolonları içine alacak şekilde kapalı bir kontur tanımlanır. Sonra döşeme komutuyla istenilen kalınlıkta döşeme yerleştirilir. Temel analizi yapıldığında kirişsiz radye hesabı da yapılmış olunur.
Radye döşemesi yerleştirildiğinde döşeme ile birlikte her iki yön için de birer adet betonarme hesap aksı oluşturulmaktadır. Döşeme betonarmesi bu hesap aksları dikkate alınarak yapılmaktadır. Döşeme hesap aksı özelliklerine girilerek donatı yerleştirme şeklinin belirtilmesi gerekmektedir. Kirişsiz radye döşeme donatıları düz+pilye olarak yerleştirilebileceği gibi; üst düz, alt düz donatı şeklinde de yerleştirilebilir. Kullanıcı kirişsiz döşemede oluşan çekme ve basınç bölgelerini dikkate alarak isterse birden fazla betonarme hesap aksı da tanımlayabilir.
Toolbardan “Döşeme Kenarı” ikonunu tıklayın.
Sırayla noktaları vererek kolonlar içinde kalacak şekilde kirişsiz döşeme şeklini çizin.
“Döşeme” ikonunu tıklayın. Açılan toolbardan “Döşeme Ayarları” ikonunu tıklayın. “Döşeme Ayarları” diyalogu açılacaktır.
Diyalogda döşeme yüksekliği, sabit ve hareketli yük değerini; bulunla birlikte gerekli gördüğünüz diğer değişiklikleri yapın. “Tamam” butonunu tıklayarak diyalogu kapatın.
Döşeme kenarı ile belirlediğiniz kapalı alanı tıklayın. Program çizdiğiniz döşeme kanarını sınır kabul ederek döşemeyi oluşturacaktır.
Temel analizi butonunu tıklayın. Radye döşemenin analizi de yapılacaktır.
Kirişsiz radyenin çekme ve basınç bölgeleri ile donatı alanları 3 boyutlu çerçevede kolaylıkla incelenebilinir. Bunun için;
Perspektif görüntü üstünde farenin sağ tuşuna basın
Açılan menüden 3B Çerçeve satırını tıklayın.
Perspektif görüntüsü tel çerçeve haline dönüşecek ve Sonuçları Görüntüleme diyalogu açılacaktır.
Radye Döşeme Sonuçları satırını işaretleyin.
Tel çerçeve üzerinde kirişsiz döşemeye ait diyagram görünecektir. Kabuk Sonuçları bölümünden M11, M21 seçenekleri ile sırasıyla asal ve diğer yön istikametinde moment diyagramları da çizilebilecektir.
Diyagramdaki renk değişimden çekme ve basınç bölgelerini görsel anlamda izleyebilir, fareyi de diyagram üzerinde gezdirerek nümerik değerlere de ulaşabilirsiniz. Ayrıca hangi rengin hangi nümerik değere de denk geldiği diyalogdan takip edilebilir.
AS1 ve AS2 ile sırasıyla asal ve minör yöndeki donatı alanları görülebilir. Üst donatı alanları seçeneği işaretlenirse, diyagramda döşemenin üst bölgesindeki donatı miktarları gösterilir. Seçenek işaretli değilse, alt bölgelerdeki donatı miktarları gösterilir. Fareyi diyagram üzerinde gezdirerek döşemeye ait nümerik değerleri de görebilirsiniz. Ayrıca hangi rengin hangi nümerik değere de denk geldiği yandaki renk paletinden takip edilebilir. Lokal aksları çiz seçeneği işaretli ise, AS1 ve AS2 değerlerinin hangi istikamete ait olduğunu gösteren oklar döşeme üzerinde çizilir.
AS1 ve AS2 işaretliyken Mevcut donatı alanı satırı tıklanarak donatı çap ve aralık tanımlanabilecek satır aktif hale getirilir. Bu satıra donatı ve aralık değeri girilerek, grafikte eş zamanlı renk değişimi gözlenir. Girilen donatı miktarına yeterli alanlar kırmızı renge dönüştürülür. Bu işlem hem üst donatı alanları seçeneği tıklanarak üst bölge içinde yapılır, hem seçenek kaldırılarak alt bölge için yapılır. Bu şekilde programda döşeme için gerekli donatı hem çekme hem de basınç bölgeleri için belirlemiş olunur.
Gerekli incelemeden sonra kullanıcı programın çizim olanaklarını kullanarak kalıp planını hazırlayabilir.
Kirişsiz radye döşemede programa zımbalama tahkikini yaptırmak
Kirişsiz radye döşemede zımbalama tahkiki, döşeme analizi yapıldığında otomatik yapılır. Sonuçlar “Betonarme/Kolon Başlığı/Zımbalana” satırını tıklanarak incelebilir, sonuçlar döşeme raporunda basılır.
