Çizim/Kolon Düşey Açılımı satırını tıklayın.

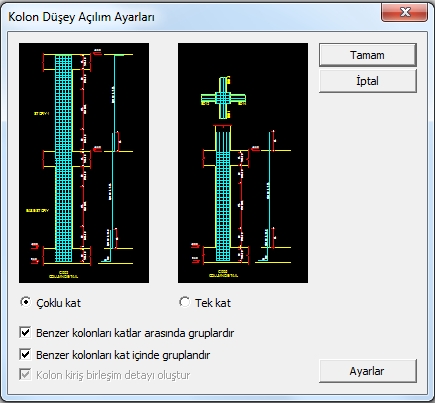

Kolon Düşey Açılım Ayarları diyalogu açılacaktır.
Çalışılan katın kolonları, açılım ayarlarında belirtilen ölçek ve pafta boyutuna göre, otomatik olarak dizayn edilecektir. Paftaya sığma durumuna göre, bir ve birden çok kolon düşey açılımı penceresi oluşturabilir. İlgili pencere, Pencere menüsü altında bulunan listeden seçilebilir.
Kolon düşey açılımında, tüm kolon-kiriş birleşimleri, donatıları ve ölçülendirme çizgileri ile blok olarak düzenlenmiştir. Obje parçala ile blokları alt bloklarına ayırabilirsiniz. Alt bloklarda yine obje parçala ile çizgi ve yazılara ayrılabilir.
Çoklu kat
Kolonların kolon düşey açılımını tüm kat boyunca hazırlar.
Tek kat
Kolonların kolon düşey açılımını her bir kat için ayrı ayrı düzenler.
Benzer kolonları katlar arasında gruplandır
Kolonların donatı ve boyutlarıni kat bazında karşılaştırılır ve benzer olanlar kendi içerisinde gruplanır ve tek bir detayda verilir.
Kolon kiriş birleşim detayı oluştur
Tek kat seçeneği işaretliyken aktif olur. Kolon açılımlarında her bir detayın üstünde ayrıca kolon-kiriş birleşim bölgesi detayını da oluşturur.
Ayarlar
Çizim özelliklerinin ayarlanabildiği diyalogu açar.
