Perdelerde analiz, hesap ve betonarme sonuçları ile kolonlara ilişkin olumsuzluk durumları Perde Betonarme diyalogunda gösterilir. Analizinden sonra Betonarme menüsündeki Perde satırını tıkladığınızda Perde Betonarme diyaloğu ekrana gelecektir.
Analiz sonrasında kolon betonarme diyalogunda kolon isminin olduğu sütunda bazı uyarılar kısaltılmış simge halinde verilir. Bu uyarılar, yönetmelik açısından bir olumsuzluğu bildirir.
K: Panelde kayma güvenliği sağlamıyor. Panel kalınlığını arttırmak çözüm olabilir.
E: Maksimum normal kuvvet kontrolü sağlamıyor. Panel boyutları yetersiz gelmektedir.
M: Maksimum pursantaj değeri aşılmıştır. Panel boyutları yetersiz gelmektedir.
ab: TDY Madde 3.4.3.1'i sağlamıyor demektir. Panel kısa boyutunu arttırmak çözüm olabilir.
As(-) : Yetersiz donatı. Donatı seçiminde yeter büyüklükte donatı çapı işaretlenmemiş olabilir.
Z: Kirişsiz döşeme veya kiriş radyede zımbalama dayanımını aşılıyor. Plak kalınlığını arttırmak veya başlık plağı teşkil etmek çözüm olabilir.

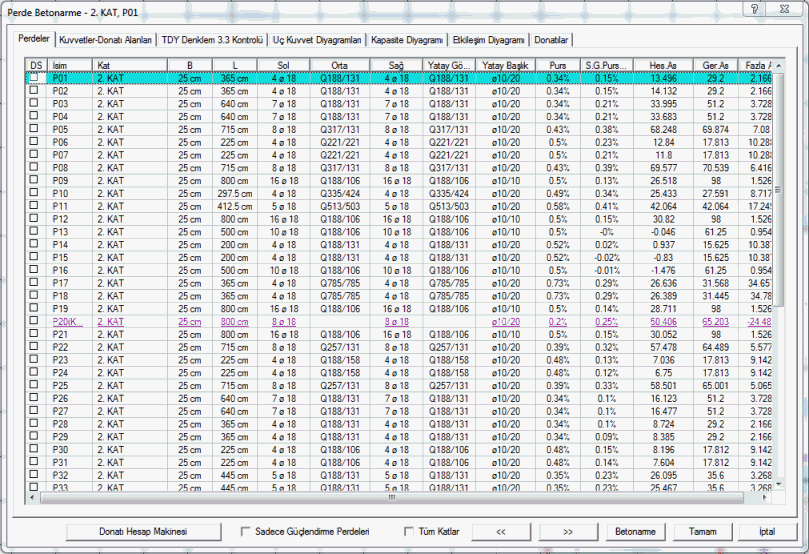

Bu sekmede perde boyut ve donatıların listesi tablo olarak verilir.
DS
İşaretli ise donatı sabitlenir. Perde donatılarında değişiklik yapıldığında DS otomatik olarak işaretlenir ve betonarme yapıldığında perde donatısı da sabit kalır. DS işaretli değilse, betonarme yapıldığında, perde donatıları, donatı seçim koşullarına göre tekrar belirlenir. .
İsim
Panelin plandaki adıdır. (P1, P101, P10 vb) Olumsuzluk durumunda ismin yanında olumsuzlukla ilgili terim eklenir. P101(E) gibi..
B
Panelin genişliğidir.
L
Panelin uzunluğudur.
Sol
Sol bölgeye ait donatının adet ve çap olarak değeridir.
Orta
Orta bölgeye ait donatının adet ve çap olarak değeridir. Perde hasır donatılı perde ise hücrede hasır donatı tipi yazar.
Sağ
Sağ bölgeye ait donatının adet ve çap olarak değeridir.
Yatay Gövde
Panel gövde bölgesinin etriyesinin çapı ve aralığıdır.
Yatay Başlık
Panel başlık bölgesinin etriyesinin çapı ve aralığıdır.
Purs
Panelin toplam pursantajıdır.
S.g.Purs
Dizayn tesirlerden hesaplanan donatı miktarının perde alanına yüzde oranıdır. (S.G.Pursantaj = 100* HesapAs/PerdeAlanı)
As
Panel kesitine konması gereken toplam donatı alanıdır.
Ger.As
Panel betonarme hesabında bulunan donatı alanı ile şartname gereği hesaplanan donatı alanından büyük olanıdır.
Fazla As
Perde bulunan fazla donatı alanıdır.
Bu sekmede incelenen perdenin donatı ve malzeme bilgileri, kesme kuvveti kontrolünde kullanılan değerler verilir.
Yük: İlgili yükleme veya yük kombinasyonlarının adıdır.
i : Yatay elemanda elemanın sol ucu, düşey elemanda elemanın alt ucudur.
j : Yatay elemanda elemanın sağ ucu, düşey elemanda elemanın üst ucudur.

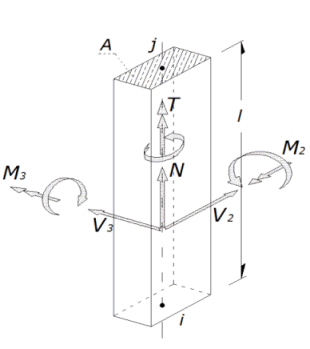

N : Elemanın eksenel kuvvetidir
V2, V3: Elemanın 2 ve 3 yönündeki kesme kuvvetleridir.
T: Elemanın burulma momentidir.
M2: Elemanın 2 (minör) yönündeki eğilme momentidir.
M3: Elemanın 3 (majör) yönündeki eğilme momentidir.
Donatılar Bölümü
Tasarım sonuçları : Analiz sonrasında yönetmelik koşulları uygulanmış, bu nedenle değişime uğramış ve dizayna giden uç kuvvetlerini gösterir. Ayrıca kullanılan değerler kalınlaştırılarak gösterilir. Uç kuvvetleri eleman lokal eksenlerinde hesaplanan değerlerdir.
Ham sonuçlar : Analiz sonrasında yönetmelik koşulları uygulanmamış ham uç kuvvetlerini gösterir. Uç kuvvetleri eleman lokal eksenlerindeki etkilerdir.
Global sonuçlar : Analiz sonrasında yönetmelik koşulları uygulanmamış uç kuvvetlerin global koordinatlardaki değerlerdir.
Global sonuçları izlerken: M değerleri, global koordinat eksen takımına göre ilgili eksen etrafındaki momentleri, F değerleri ilgili eksen istikametindeki kuvvetleri belirtir.
Donatılar (hesaplanan - gereken -mevcut) : Sırasıyla; en olumsuz yükleme kombinasyondan bulunan donatı alanı, yönetmelik ve minimum donatı koşullarına göre konması gereken donatı miktarı ve perde için sol, orta ve sağ bölgelerinde nihai seçilen donatının toplam değerleri verilir.
Dizayn : Perde donatı hesabında kullanılan kombinasyonun adıdır.
M3 (majör) : Perde donatı hesabında kullanılan kombinasyonunun 3 eksenindeki moment değeridir.
M2 (minör) : Perde donatı hesabında kullanılan kombinasyonunun 2 eksenindeki moment değeridir.
F1 (eksenel): Perde donatı hesabında kullanılan kombinasyonunun normal kuvvet değeridir.
Malzeme Karakteristikleri Bölümü :
Beton ve çelik malzemenin dayanım değerleri listelenir.
Beton fck
Plağa ait betonun karakteristik basınç dayanımıdır.
Beton fcd
Beton için kullanılan karakteristik hesap basınç dayanımıdır.
Beton fctd
Beton karakteristik hesap çekme dayanımıdır.
Çelik fyk
Çelik akma dayanımıdır.
Çelik fyd
Çelik hesap dayanımıdır.
Kesme Güvenliği İle İlgili Bölüm
TDY'e göre kesme kuvveti kontrolüne ilişkin detay bilgiler basılır
Hw/Lw >2 olan süneklik düzeyi yüksek perdelerde;
Ve =betav . Vd. [(Mp)t / (Md)t] olmak üzere, betav=1.5 ancak deprem yüklerinin tamamının perdelerle taşındığı binalarda betav=1.0 alınır.
Hw :Perdenin yapı boyunca toplam yüksekliği
Lw : Perdenin plandaki uzunluğu
(Mp)t : Perdenin taban kesitinde hesaplanan pekleşmeli moment kapasitesi
(Md)t: Perdenin taban kesitinde hesaplanan yük katsayıları ile çarpılmış düşey yükler ve deprem yüklerinin ortak etkisi altında hesaplanan moment
Ve(R=2) : R=2'ye göre hesaplan bulunan kesme kuvveti değeri.
Ve ile Ve(R=2) hangisi küçükse kesme kuvveti kontrolünde o Ve değeri kullanılır.
Vr: Perde kesitinin kesme dayanımı
Ve>Vr ise perdede kesme güvenliği sağlamıyor demektir.
Hw/Lw <= 2 olan süneklik düzeyi yüksek perdelerde;
Ve değeri en olumsuz yük kombinasyondan hesaplanan değerdir.
2.5.2.3 çarpanı : Hw/Lw <= 2 olan perdelerde R katsayısına göre uç kuvvetleri [3/(1+Hw/Lw)] katsayısı kadar arttırılır. Ancak bu değer 2'den büyük alınmaz.
Bu sekmede TDY'ye göre perde uzun doğrultusunda güçlü kolon kontrolü ile ilgili ayrıntılı bilgiler verilir.
Hw/Lw >2 olan süneklik düzeyi yüksek perdelerde;
(Mra + Mrü) Majör : Güçlü kolon kontrolü için perde uzun yönünde (3 ekseninde), perde üstünde ve altında bulunan taşıma gücü momentleri toplamıdır.
1.2(Mri+Mrj) Majör : Güçlü kolon kontrolü için perde majör yönünde (3 ekseninde) bağlanan kirişlerin, solda ve sağda taşıma gücü momentleri toplamıdır.
(Mra + Mrü) Majör > 1.2(Mri+Mrj) Majör kontrolüne bakılır. Sağlamazsa perde boyutları arttırılır.
Düğüm noktasına birleşen kolonların her ikisinde de Nd≤ 0.10 Ac fck olması durumunda veya tek katlı binalarda ve çok katlı binaların en üst katındaki düğüm noktalarında veya kirişlerin saplandığı perdenin zayıf doğrultuda kolon gibi çalışması durumunda, yukarıdaki koşulun sağlanması zorunlu değildir.
Bir alt satırda; Nd'in 0.1AcFck dan büyük olup olmadığı görüntülenir.
Nd = Kolon taşıma gücü momentleri hesabında, depremin yönü ile uyumlu olarak bu momentleri en küçük yapan eksenel kuvveti
Ac = Kolonun brüt enkesit alanı
fck = Betonun karakteristik basınç dayanımı
Bu sekmede kolonun uç kuvvet tesirleri majör ve minör yönde olmak üzere seçilen herhangi bir yükleme durumuna göre verilir.
Yükleme durumu : Seçilen kombinasyona göre moment diyagramı verilir. Listeden kombinasyon veya yükleme durumu seçebilirsiniz.
Majör (1-2) : Majör düzlemde (1-2 düzleminde) oluşan kuvvet ve momentlerdir. Eksen numaraları kolon çizimi bölümünde verilmiştir. Plandaki bir elemana bakıldığında elamana paralel eksen 2 ekseni (x ekseni), elemana dik eksen 3 ekseni (y ekseni) ve plana dik düşey eksen 1 ekseni (z ekseni) olarak düşünülmelidir
Majör (1-3) : Majör düzlemde (1-3 düzleminde) oluşan kuvvet ve momentlerdir. Eksen numaraları kolon çizimi bölümünde verilmiştir. Plandaki bir elemana bakıldığında elamana paralel eksen 2 ekseni (x ekseni), elemana dik eksen 3 ekseni (y ekseni) ve plana dik düşey eksen 1 ekseni (z ekseni) olarak düşünülmelidir.
Plan açısı : Kolonun majör ekseninin(3 aksının) plandaki açısıdır.
Açısının kosinüsü : Plan açısının kosinüs değeridir.
Açının sinüsü : Plan açısının sinüs değeridir.

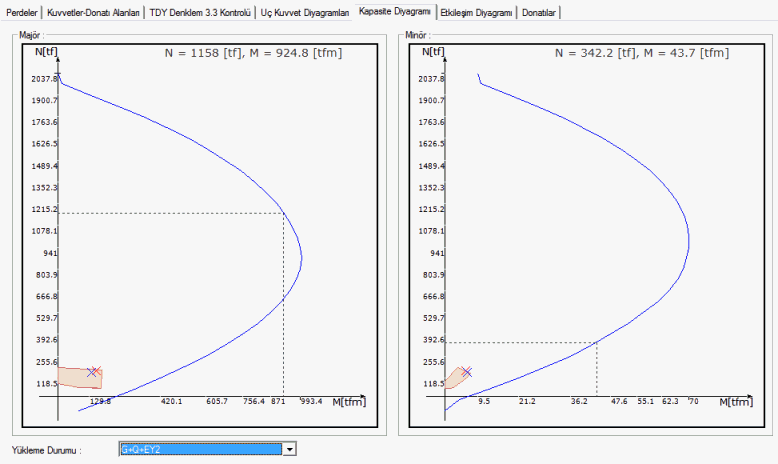

Bu sekmede seçilen yükleme durumunda perde kapasite diyagramları gösterilir.
Majör : Kolonun 3 ekseni yönündeki kapasite diyagramıdır.
Minör : Kolonun 2 ekseni yönündeki kapasite diyagramıdır.
Yükleme durumu : Listeden herhangi bir yükleme kombinasyonu veya yükleme durumu seçilir.
Resimde görünen sarı alan, bütün kombinasyonların
N ve M değerlerinin sınırladığı alanı belirtir.
Mavi çizgi ile gösterilen eğri ise eleman kapasitesini gösterir.
Resimde sarı alan içersinde kalan mavi ve kırmızı noktalar (çarpı işaretleri)
sırasıyla elemanın alt ve üst düğüm noktalarını belirtir.
Sonuç olarak; sarı alan mavi eğrinin içerisinde kalmalıdır.
Perde kapasite diyagramının 3 boyutlu gösterimidir.
Farenin sol tuşuna basılı tutup hareket ettirerek görüntüyü kendi etrafında döndürebilirsiniz. Fareyi sağ tuşuna basılı tutup hareket ettirerek görüntüyü yakınlaştırıp uzaklaştırabilirsiniz. Ctrl tuşu ve aynı anda farenin sol tuşuna basılı tutup fareyi kaydırırsanız, görüntüyü de kaydırırsınız.
Yükleme durumu : Listeden herhangi bir yükleme kombinasyonu veya yükleme durumu seçilir.
Mavi çizgi ile gösterilen eğri eleman kapasitesini gösterir.
Resimde eğri içerisinde gösterilen mavi ve kırmızı noktalar sırasıyla elemanın alt ve üst düğüm noktalarını belirtir.
Pere ve perdeye bağlı elemanlar için 3 boyutlu donatı çiziminin gösterildiği sekmedir.
Farenin sol tuşuna basılı tutup hareket ettirerek görüntüyü kendi etrafında döndürebilirsiniz. Fareyi sağ tuşuna basılı tutup hareket ettirerek görüntüyü yakınlaştırıp uzaklaştırabilirsiniz. Ctrl tuşu ve aynı anda farenin sol tuşuna basılı tutup fareyi kaydırırsanız, görüntüyü de kaydırırsınız.
