Çizim/Perde Detayları satırını tıklayın.

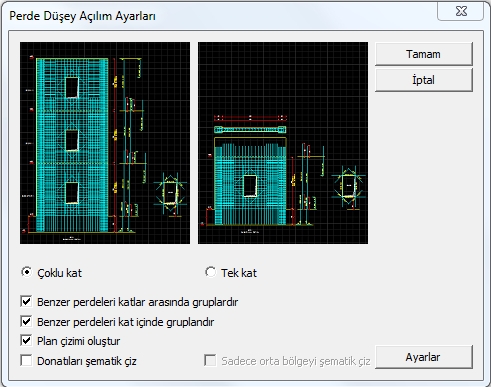

Perde Düşey Açılım Ayarları diyalogu açılacaktır.
Diyalogdaki seçeneklere göre düzenle yapın ve tamam butonunu tıklayın.
Çalışılan katın perdeleri, açılım ayarlarında belirtilen ölçek ve pafta boyutuna göre, otomatik olarak dizayn edilecektir. Paftaya sığma durumuna göre, bir ve birden çok perde detayı penceresi oluşturabilir. İlgili pencere, Pencere menüsü altında bulunan listeden seçilebilir.
Perde detaylarında, perdeler, donatıları ve ölçülendirme çizgileri ile blok olarak düzenlenmiştir. Obje parçala ile blokları alt bloklarına ayırabilirsiniz. Alt bloklarda yine obje parçala ile çizgi ve yazılara ayrılabilir.
Çoklu kat
Perdelerin düşey açılımı tüm kat boyunca komple hazırlanır.
Tek kat
Perdelerin düşey açılımı çizimin hazırlandığı kat bazında hazırlanır.
Benzer perdeleri katlar arasında gruplandır
Katlar boyunca devam eden perdelerin donatı ve boyutları karşılaştırılır ve benzer olanlar kendi içerisinde gruplanır ve tek bir detayda verilir.
Benzer perdeleri kat içinde gruplandır
Perdelerin donatı ve boyutları kat bazında karşılaştırılır ve benzer olanlar kendi içerisinde gruplanır ve tek bir detayda verilir.
Plan çizimi oluştur
Perdenin plan bazındaki detay görüntüsü düşey açılımın yanında ayrıca verilir.
Donatıları şematik çiz
Perdelerin yatay ve düşey donatılarının tek tek çizilmesi yerine, sadece donatı çap ve aralık verilerek çizim oluşturulur.
Sadece orta bölgeyi şematik çiz
Donatıları şematik çiz seçeneği işaretliyken aktif olur. Perdelerde başlık bölgesi hariç, perde orta bölgesinde bulunan yatay ve düşey donatılar şematik çizimle gösterilir.
Ayarlar
Çizim özelliklerinin ayarlanabildiği diyalogu açar.
