Radye döşeme analiz, hesap ve betonarme sonuçları ile radye döşemeye ilişkin olumsuzluk durumları Radye Döşeme Betonarme diyalogunda gösterilir. Analizinden sonra Betonarme menüsündeki Radye Döşeme satırını tıkladığınızda Döşeme Betonarme diyaloğu ekrana gelecektir.
Döşemede bazı olumsuzluklar oluştuğunda döşeme adının yanında olumsuzlukla ilgili terimler verilir. (Örneğin RD101(Min) vb).
Çd: Radye çift donatılı kesite çalışmaktadır. Radye plaklarda çift donatıya izin vermiyoruz. Radye kalınlığını arttırın.
Min: Radye TS500 minimum kalınlık kontrolünü sağlamıyor. Döşeme kalınlığını arttırın.
S : Radye TS500 sehim koşullarını sağlamıyor. Döşeme kalınlığını arttırın.
As(-) : Yetersiz donatı. Donatı seçiminde yeter büyüklükte donatı çapı işaretlenmemiş olabilir.
Zg : Radye döşemede zemin emniyet değeri aşılıyor. Zg > Zemn.

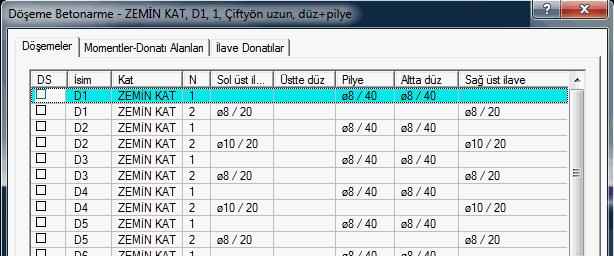

Döşemeler betonarme hesap aksına göre listelenir. Bir döşemede birden fazla betonarme hesap aksı olabileceğinden, döşemede mevcut olan hesap aksı sayısı kadar satırla betonarme sonuçları listelenecektir.
DS
Donatı sabitleme sütunudur. İşaretli ise donatılar sabitlenir. Döşeme donatılarında değişiklik yapıldığında DS otomatik olarak işaretlenir ve döşeme betonarme yapılsa bile donatılar sabit kalır. DS işaretli değilse analiz sonrasında donatılar, donatı seçim koşullarına göre tekrar belirlenir.
İsim
Döşemenin planda görünen ismidir. (RD1, RD2, RD10 vb) Olumsuzluk durumunda plağın ismi yanında olumsuzlukla ilgili terim eklenir. R101(Min) vb yazısı görünür.
Kat
Döşemenin bulunduğu katın adıdır.
N
Betonarme hesap aksının numarasıdır. (1,2,3,4 vb) Aynı plakta birden fazla betonarme hesap aksı olabileceğinden hesap akslarının numaraları N sütunundan takip edilir.
Sol üst ilave
İlgili betonarme hesap aksında, sol mesnet kesitinin üstünde hesaplanan ilave donatısının çapı ve cm cinsinden aralığıdır. Üzerinde çift tıklama yapılırsa donatının çapı ve aralığı değiştirilebilir.
Üstte düz
İlgili betonarme hesap aksında, döşeme kesitinin üstünde bulunan donatının çapı ve cm cinsinden aralığıdır. Üzerinde çift tıklama yapılırsa donatının çapı ve aralığı değiştirilebilir.
Pilye
İlgili betonarme hesap aksında, döşeme bulunan pilye donatısının çapı ve cm cinsinden aralığıdır. Üzerinde çift tıklama yapılırsa donatının çapı ve aralığı değiştirilebilir.
Altta düz
İlgili betonarme hesap aksında, döşeme kesitinin altında bulunan donatının çapı ve cm cinsinden aralığıdır. Üzerinde çift tıklama yapılırsa donatının çapı ve aralığı değiştirilebilir.
Sağ üst ilave
İlgili betonarme hesap aksında, sağ mesnet kesitinin üstünde hesaplanan ilave donatısının çapı ve cm cinsinden aralığıdır. Üzerinde çift tıklama yapılırsa donatının çapı ve aralığı değiştirilebilir.
---
Bu sekmede Shift tuşu ile birden fazla satır seçebilir, herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz. Ctrl tuşu ise arada kalan satırları tek tek seçer.
Momentler Donatı Alanları sekmesinde, döşemelerin donatı alan değerleri, malzeme bilgileri ve moment diyagramları verilmektedir. İlgili betonarme hesap aksının ne olduğu bilgisi diyalogun başlık yazısında belirtilmektedir.
Bu sekmede bulunan notasyonların açıklamaları aşağıdadır:

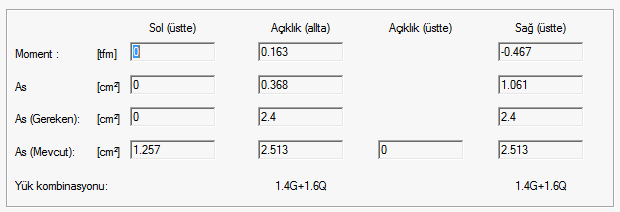

Moment ve donatılar bölümü :
Sol (üstte)
İlgili betonarme hesap aksında döşemenin sol mesnetine ait kesitin üst kısmını tanımlar.
Açıklık (altta)
İlgili betonarme hesap aksında döşeme açıklığındaki kesitin alt kısmını tanımlar.
Sağ (üstte)
İlgili betonarme hesap aksında döşemenin sağ mesnetine ait kesitin üst kısmını tanımlar.
Moment :
Kesitin ilgili kısmında, betonarme hesapta esas alınan dizayn moment değeridir.
As
Dizayn momentinden 1 metre genişlik için bulunan donatı değeridir.
As (Gereken)
Betonarme hesap aksının solunda, momentten hesaplanan donatı alanı ile yönetmelik gereği konması gereken donatı alanından büyük olanıdır.
Minimum donatı değeri, Asmin= b * (d-d’) * MinÇekmePursantajı
As (Mevcut)
Donatı seçimi sonrası kesitte mevcut olan toplam donatı miktarıdır.
Malzeme karakteristikleri bölümü :
Beton ve çelik malzemenin dayanım değerleri listelenir.
Beton fck
Plağa ait betonun karakteristik basınç dayanımıdır.
Beton fcd
Beton için kullanılan karakteristik hesap basınç dayanımıdır.
Beton fctd
Beton karakteristik hesap çekme dayanımıdır.
Çelik fyk
Çelik akma dayanımıdır.
Çelik fyd
Çelik hesap dayanımıdır.

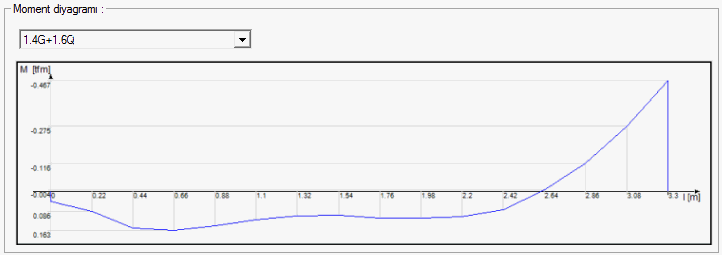

Moment diyagramı bölümü :
İlgili hesap aksında, seçilen yükleme durumuna göre moment diyagramı gösterilir.
Kombinasyon listesinden istediğiniz kombinasyonu seçerek moment diyagramını inceleyebilirsiniz.
Kirişli ve kirişsiz döşemeler için alt ve üste düz donatı dizaynı yapıldığında, tüm döşeme sistemini kapsayacak şekilde, ilave çap ve adedin belirlenmesi durumu ortaya çıkmaktadır. Donatı hesap aksının alt ve üst düz olarak seçilmesi durumunda, plak analizi sonucunda gerekli görülen mesnetlerde program otomatik ilave bölgeleri oluşturur. Donatı hesabı ile ilave donatıların çap ve adedini belirler. Sonuçlar tabloda listelenir.
Sekmede tabloda, ilave donatıya ait detay bilgiler, grafikte ise ilave donatının hangi bölgeye ait olduğu bilgisi verilir. Mavi alanlar üst ilave donatı bölgelerini, kırmızı alanlar ise, alt ilave donatı bölgelerini temsil ederler.
İlgili betonarme aksı için;
N
İlavenin numaradır. Program tarafından otomatik atanır.
Tip
İlave donatının alt donatı mı, üst donatı mı olduğu bilgisidir. Alt yazarsa ilave donatı altta, üst yazarsa, ilave donatı üsttedir.
Konum x
İlave donatısının bulunduğu bölgenin global y eksenine olan mesafesidir.
Konum y
İlave donatısının bulunduğu bölgenin global x eksenine olan mesafesidir.
En
İlave donatısının bulunduğu bölgenin genişliğidir.
Boy
İlave donatısının bulunduğu bölgenin yüksekliğidir.
Donatı
İlave donatısının bulunduğu bölgeye konulacak olan ilave donatının çap ve aralığıdır.
Adet
İlave donatısının bulunduğu bölgeye konulacak olan ilave donatının adedir.
Ger.As
İlave donatının bulunduğu bölgede hesap veya yönetmelik gereği konulması gereken donatı miktarıdır.
Mevcut As
İlave donatının bulunduğu bölgeye konulmuş donatının miktardır.
Dizayn momenti
İlave donatının bulunduğu bölgede en büyük donatıyı veren momenttir. (t/m)
Yükleme
Dizayn momentin hesaplandığı en olumsuz yükleme şekli yazılır.
---
Yatayları Göster
Döşemelerde yatay yöndeki donatıları süzerek ekrana getirir, dikey yöndeki donatılar gizlenir.
Dikeyleri Göster
Döşemelerde dikey yöndeki donatıları süzerek ekrana getirir, yatay yöndeki donatılar gizlenir.
Tüm katlar
Döşemeleri tüm kat boyunca ekranda listeler.
Seç
Elemanı data ekranında seçer.
<<
Bir önceki eleman bilgilerini ekrana getirir.
>>
Bir sonraki eleman bilgilerini ekrana getirir.
Filtre
Belirli koşullar tanımlayarak sadece o koşulu sağlayan elemanları süzmek için kullanılır.
