Sürekli temellerin analiz, hesap ve betonarme sonuçları ile temel kirişlerine ilişkin olumsuzluk durumlar Sürekli Temel Betonarme diyalogunda gösterilir. Analizinden sonra Betonarme menüsündeki Sürekli Temel satırını tıkladığınızda Sürekli Temel Betonarme diyaloğu ekrana gelecektir.
Analiz sonrasında sürekli temel betonarme diyalogunda temel isminin olduğu sütunda bazı uyarılar kısaltılmış simge halinde verilir. Bu uyarılar, yönetmelik açısından bir olumsuzluğu bildirir.
M: Maksimum pursantaj değeri aşılıyor. Temel boyutlarını arttırın.
K: Kayma güvenliği sağlamıyor. Temel boyutlarını arttırın.
Zg : Zemin eminiyet değeri aşılıyor. Zg>Zgem.
As(-) : Yetersiz donatı. Donatı seçiminde yeter büyüklükte donatı çapı işaretlenmemiş olabilir.

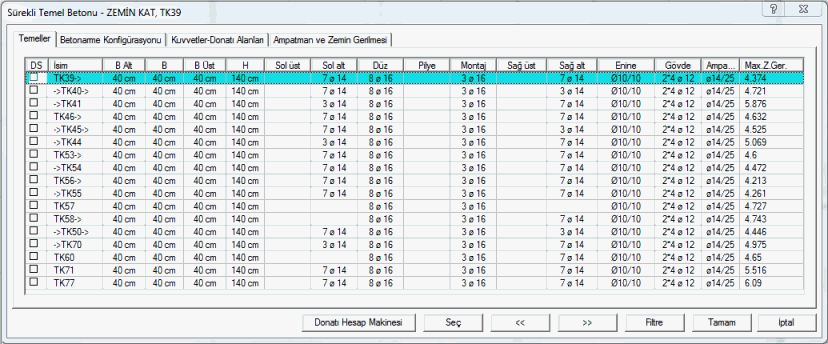

Bu sekmede sürekli temel boyut ve donatıların listesi tablo olarak verilir.
DS
Donatı sabitleme sütunudur. İşaretli ise donatılar sabitlenir. Temel donatılarında değişiklik yapıldığında DS otomatik olarak işaretlenir ve analiz yapılsa bile donatılar sabit kalır. DS işaretli değilse analiz sonrasında donatılar, donatı seçim koşullarına göre tekrar belirlenir.
İsim
Temelin plandaki adıdır. (TK1, TK101, TK10 vb) Olumsuzluk durumunda ismin yanında olumsuzlukla ilgili terim eklenir. TK101(Zg) gibi..
Balt
Sürekli temelde bakış yönüne göre altta kalan ampatmanın genişliğidir.
B
Sürekli temel kirişinin genişliğidir.
Büst
Sürekli temelde bakış yönüne göre üstte kalan ampatmanın genişliğidir.
Sol Üst
Temel kirişinin sol mesnet kesitinin üstünde bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Sol Alt
Temel kirişinin sol mesnet kesitinin altında bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Montaj
Temel kirişinin montaj donatısının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Pilye
Temel kirişinin pilye donatısının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Düz
Temel kirişinin düz donatısının adet ve çap cinsinden değeridir .Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Sağ Üst
Temel kirişinin sağ mesnet kesitinin üstünde bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Sağ Alt
Temel kirişinin sağ mesnet kesitinin altında bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Enine
Temel kiriş etriyesinin sırasıyla orta bölge ve sıklaştırma bölgesindeki çapı ve aralığıdır. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Gövde
Temel kiriş gövde donatısının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz.
Ampatman
Ampatmanda donatısının çap ve aralık cinsinden değeridir.
MaxZGer.
Sabit, hareketli ve yatay yükleme kombinasyonlarından bulunan maksimum zemin gerilmesidir.
---
Bu sekmede Shift tuşu ile birden fazla satır seçebilir, herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz. Ctrl tuşu ise arada kalan satırları tek tek seçer.
Farenin sol tuşunu basılı tutarak çizimi sağa-sola kaydırabilirsiniz. Kiriş adını belirten (K1 25/50 vs) kiriş yazısını tıkladığınızda, kiriş betonarmesi sonucunda seçilmiş donatıları gösteren bir diyalog açılır. Bu diyalogda donatı çap ve/veya adetleri değiştirilebilir. İstenirse, herhangi bir donatı yazısı değeri de tıklanabilir. Bu durumda tıklanan donatı yazı değerinin değiştirilebileceği bir diyalog açılır.
Betonarme konfigürasyonunda, özellikle sürekli kirişlerin mesnetlerinde görünen yeşil ve/veya kırmızı daireler, kiriş donatılarının nerede kesileceğini belirler. Eğer daire yeşil ise, donatı bir sonraki açıklığa devam ettirilir (Donatı maksimum uzunluk değeri yeterliyse. Bu değer default 12 metredir. Proje Genel Ayarlar diyalogunde değiştirilebilir). Daire kırmızı ise, donatı mesnette kesilir. Daireler Fare ile tıklanarak, kırmızı ve/veya yeşil(donatı geçer/geçmez) duruma getirilir. Donatı kesim durumuna göre, donatı düzenlemesi otomatik yapılır, fazla ya da eksik donatılar, ekranda izlenebilir. Eksik donatılar kırmızı renkle kullanıcıya iletilir.
Temel uç kuvvetleri bölümü:
tz1
Temel kirişinin sol ucunda hesaplanan kesme kuvvetidir.
my1
Temel kirişinin sol ucunda hesaplanan eğilme momentidir.
mb1
Temel kirişinin sol ucunda hesaplanan burulma momentidir.
tz2
Temel kirişinin sağ ucunda hesaplanan kesme kuvvetidir.
my2
Temel kirişinin sağ ucunda hesaplanan eğilme momentidir.
mb2
Temel kirişinin sağ ucunda hesaplanan burulma momentidir.
Donatılar bölümü (mevcut-gereken-fazla) :
Temel kirişinin sol mesnetinde, üst ve alt; ortada; açıklık ve montaj; sağ mesnette; üst ve alt olmak üzere mevcut/gereken ve fazla şeklinde donatı alanlarının toplamı verilir. Hemen altında ayrıca, donatı hesabının hangi yükleme kombinasyonundan yapıldığı ve o kombinasyona ait moment değerleri de yazılır.
Enine donatı bölümü :
Vd
Etriye hesabında kullanılan dizayn kesme kuvvetidir. Kirişin sol ucu ve sağ ucu için iki tane Vd hesaplanır. Büyük olan değer kullanılır. Kiriş ucundaki, sabit, hareketli ve yatay yüklemelerden bulunan kesme kuvvetleri süperpoze edilerek işaretleri de göz önüne alınarak, en büyük enine donatıyı veren kesme kuvveti hesaplanır.
Vmax
Kesitin taşıyabileceği maksimum kesme kuvvetidir.
Vmaks= 0.22 fcd bw d ü
Vcr
Eğik çatlamayı oluşturan kesme kuvvetidir.
Vcr=0.65 fctd bw d
Vc
Beton tarafından taşınan kesme kuvvetidir.
Vr
Kesitin taşıyabileceği maksimum kesme kuvveti değeridir. Etriye hesabında kullanılan dizayn kesme kuvveti Ve'nin Vr'yi aşmasına izin verilmez.
Vr'nin hesabında izlenen yol:
Vw= Kesme donatısının kesme dayanımına katkısıdır.
Vw= (Asw/s) * fywd * d
Vr= Vc + Vw.
Pilyenin kesme kuvvetine katkısı hiç zaman kesme hesabına katılmaz.
Yükleme
Vd değerini veren yükleme kombinasyonun adıdır.
Uç
Kesme hesabının yapıldığı mesnet... (sol ve ya sağ)
asw/s
Kesme kuvveti hesabı sonucunda sıklaştırma bölgesi için bulunan tek kollu etriyenin 1 metresindeki alanıdır.
VD= (Asw/s)*fywd*d + 0.8 Vc formülünden Asw/s hesaplanır. S, 1 metre kabul edilir.
Asw/s değerinin hiç bir durumda 0.3(fctd/fywd)*bw değerinden küçük olmasına izin verilmez.
Donatı
Asw/s değerinden seçilen etriye donatısıdır. Sırasıyla etriyenin adedi, donatı çapı, orta ve sıklaştırma bölgesindeki aralığı şeklinde gösterilir.

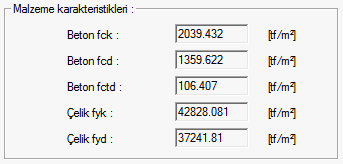

Malzeme Karakteristikleri Bölümü :
Beton ve çelik malzemenin dayanım değerleri listelenir.
Beton fck
Plağa ait betonun karakteristik basınç dayanımıdır.
Beton fcd
Beton için kullanılan karakteristik hesap basınç dayanımıdır.
Beton fctd
Beton karakteristik hesap çekme dayanımıdır.
Çelik fyk
Çelik akma dayanımıdır.
Çelik fyd
Çelik hesap dayanımıdır.
Yükleme kombinasyonunun seçimine göre maksimum gerilmeden minimum gerilmeye kadar, bütün gerilme değerleri listelenir bu sekmede listelenir.
Listeden herhangi bir yükleme kombinasyonu seçin.
Minimum zemin : Bütün yüklemelerden oluşan minimum zemin gerilmesi değeridir.
Ortalama zemin : Bütün yüklemelerden oluşan zemin gerilmelerin ortalaması değeridir. Proje genel ayarlarında yük-güvenlik sekmesinde ortalama gerilmeyi kullan seçeneği işaretli ise zemin gerilmesi tahkiki bu değere göre yapılır.
Maksimum zemin : Bütün yüklemelerden oluşan maksimum zemin gerilmesi değeridir.
Ampatman Bölümü
Moment : Ampatman betonarme hesabında kullanılan moment değeridir.
As (hesap): Moment değerinden hesaplanan donatı alanı değeridir.
As (gereken) :Şartname gereği konması gereken donatı alanıdır.
As (mevcut) : Donatı seçimi sonrasında ampatman kesitine konulan donatı miktarıdır.
---
Donatı Hesap Makinesi
Seçilen çap ve aralık için donatı miktarını alan cinsinden hesaplar.
Seç
Elemanı data ekranında seçer.
Tüm katlar
Döşemeleri tüm kat boyunca ekranda listeler.
<<
Bir önceki eleman bilgilerini ekrana getirir.
>>
Bir sonraki eleman bilgilerini ekrana getirir.
Filtre
Belirli koşullar tanımlayarak sadece o koşulu sağlayan elemanları süzmek için kullanılır.
Betonarme
Eleman betonarmesini tekrar yapar. Betonarme ile donatıya bağlı yönetmelik hesapları da tekrar yapılır. Önemli değişikliklerde betonarme yerine yapı analizini tekrarlamanız daha uygun olabilir.
