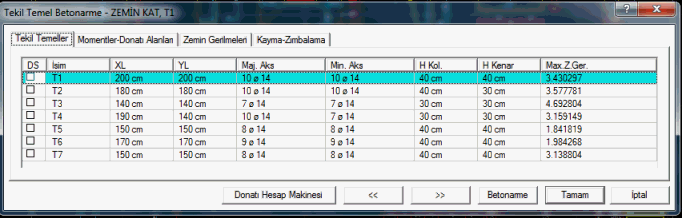

Tekil temellerin analiz, hesap ve betonarme sonuçları ile temellere ilişkin olumsuzluk durumlar Tekil Temel Betonarme diyalogunda gösterilir. Analizinden sonra Betonarme menüsündeki Tekil Temel satırını tıkladığınızda Tekil Temel Betonarme diyaloğu ekrana gelecektir.
Analiz sonrasında tekil temel betonarme diyalogunda temel isminin olduğu sütunda bazı uyarılar kısaltılmış simge halinde verilir. Bu uyarılar, yönetmelik açısından bir olumsuzluğu bildirir.
M: Maksimum pursantaj değeri aşılıyor. Temel boyutlarını arttırın.
K: Kayma güvenliği sağlamıyor. Temel boyutlarını arttırın.
Zg : Zemin eminiyet değeri aşılıyor. Zg>Zgem.
As(-) : Yetersiz donatı. Donatı seçiminde yeter büyüklükte donatı çapı işaretlenmemiş olabilir.
DS
Donatı sabitleme sütunudur. İşaretli ise donatılar sabitlenir. Temel donatılarında değişiklik yapıldığında DS otomatik olarak işaretlenir ve analiz yapılsa bile donatılar sabit kalır. DS işaretli değilse analiz sonrasında donatılar, donatı seçim koşullarına göre tekrar belirlenir.
Adı
Tekil temelin plandaki adıdır.
XL, YL
Temelin boyutlarıdır.
Maj. Aks
Asal eksen doğrultusunda donatı adedi ve çapıdır.
Min. Aks
Tali eksen doğrultusundaki donatı adedi ve çapıdır.
Hkol
Kolon kenarındaki kesitin yüksekliğidir.
Hken
Temel kenardaki kesitin yüksekliğidir.(cm)
MaxZGer
Maksimum zemin gerilmesidir.
---
Bu sekmede Shift tuşu ile birden fazla satır seçebilir, herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz. Ctrl tuşu ise arada kalan satırları tek tek seçer.

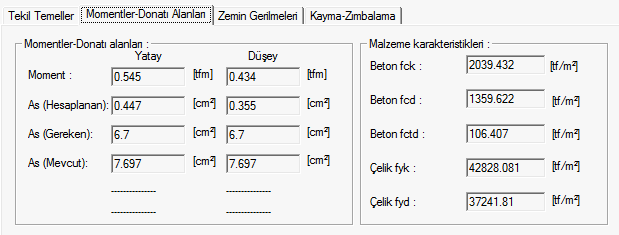

Moment Donatı Alanları Bölümü :
Moment
Tekil temelin yatay ve dikey doğrultusundaki dizayn momentleri gösterilir.
As (Hesaplanan)
Tekil temelin yatay ve dikey doğrultusunda dizayn momentten hesaplanan donatı alanlarıdır.
As (Gereken)
Tekil temelin yatay ve dikey doğrultusunda şartname gereği konulması gereken donatı alanlarıdır.
As (Mevcut)
Tekil temelin yatay ve dikey doğrultusunda 1 metredeki mevcut donatı alanlarıdır.
Malzeme Karakteristikleri Bölümü :
Beton ve çelik malzemenin dayanım değerleri listelenir.
Beton fck
Plağa ait betonun karakteristik basınç dayanımıdır.
Beton fcd
Beton için kullanılan karakteristik hesap basınç dayanımıdır.
Beton fctd
Beton karakteristik hesap çekme dayanımıdır.
Çelik fyk
Çelik akma dayanımıdır.
Çelik fyd
Çelik hesap dayanımıdır.
Yükleme kombinasyonunun seçimine göre maksimum gerilmeden minimum gerilmeye kadar, bütün gerilme değerleri listelenir. Bazı durumlarda tekil temelde kolon ortasında zemin gerilmesi daha büyük çıkabilir. Bu durumda alt kısımda verilen maksimum zemin gerilmesi değerin burada göremeyebilirsiniz.
Minimum zemin gerilmesi
Bütün yüklemelerden oluşan minimum zemin gerilmesidir.
Maksimum zemin gerilmesi
Bütün yüklemelerden oluşan maksimum zemin gerilmesidir.

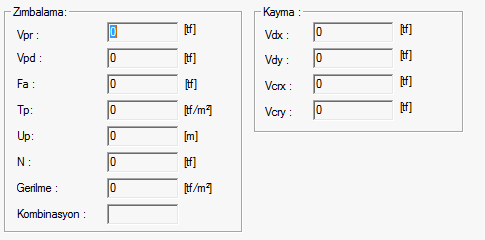

Zımbalama Bölümü :
Vpr
Zımbalama dayanımıdır. Vpr= gama * fctd * Up * d *gama (gama=1 alınır)
Vpd
Zımbalama yüküdür. Vpd = N - gerilme * (b+d)(h+d)
Alan
Zımbalama alanıdır. Alan = (b+d)(h+d)
Up
Zımbalama çevresidir. Up=2(b+h+2d)
N
Kolonun yük katsayılarıyla çarpılmış düşey kuvvetidir. Üst katta kolon yoksa sıfır görünür.
Gerilme
Zemin gerilmesi değeridir.
---
h,b, zımbalama kontrolünün yapıldığı kolon boyutlarını , kolon yüzünden d/2 uzaklığında oluşan çevre Up ile gösterilirse,
Up= (h+ d) + (b+d) + (h+ d) + (b+d)
Zımbalama alanı,
Alan= Up. d
Zımbalama dayanımı Vpr, zımbalama alanı ile beton çekme dayanımının çarpımından bulunabilir.
Vpr=fctd . Up . d
Zımbalama yükü Vpd,
Vpd = (N2 – N1) – Alan * gerilme
Vpd > Vpr ise kolon zımbalama kontrolünü aşıyor demektir. Program raporlarda hata uyarısı verecektir.
Kayma Bölümü
Vdx, Vdy
Sırasıyla yatay ve dikey doğrultudaki dizayn kesme kuvvetidir.
Vcrx, Vcry
Sırasıyla yatay ve dikey doğrultudaki eğik çatlamayı oluşturan kesme kuvvetidir.
---
Donatı Hesap Makinesi
Seçilen çap ve aralık için donatı miktarını alan cinsinden hesaplar.
Seç
Elemanı data ekranında seçer.
Tüm katlar
Döşemeleri tüm kat boyunca ekranda listeler.
<<
Bir önceki eleman bilgilerini ekrana getirir.
>>
Bir sonraki eleman bilgilerini ekrana getirir.
Filtre
Belirli koşullar tanımlayarak sadece o koşulu sağlayan elemanları süzmek için kullanılır.
Betonarme
Eleman betonarmesini tekrar yapar. Betonarme ile donatıya bağlı yönetmelik hesapları da tekrar yapılır. Önemli değişikliklerde betonarme yerine yapı analizini tekrarlamanız daha uygun olabilir.
