İstinat duvarı ayarları

İstinat duvarı ile ilgili parametreler İstinat Duvarı Ayarları diyalogunda yer alır. İlgili parametrelere müdahale etmek için:

• İstinat Duvarı toolbarını ve sonra açılan toolbardan Ayarlar ikonunu tıklayın. İstinat Duvarı Ayarları diyalogu ekrana gelecektir.

• Bu diyalogdan istinat duvarın görünümünü, geometik  ve statik parametreleri ile ilgili ayarlarını yapabilirsiniz. İstediğiniz değişiklikleri yaptıktan sonra Tamam butonunu tıklayarak diyalogdan çıkın.

Yaptığınız ayarlar çizeceğiniz istinat duvarları için geçerli olacaktır. Mevcut (çizilmiş) istinat duvarlarının ayarlarını değiştirmek için:

• Fare imlecini üzerinde değişiklik yapmak istediğiniz istinat duvarının üzerine sürükleyin ve farenin sol tuşunu tıklayarak taramayı seçin.

• Farenin sağ tuşunu tıklayın ve açılan menüden Özellikler satırını sol tuş ile tıklayın.

• Açılan İstinat Duvarı Ayarları diyalogunda ilgili değişiklikleri yapın.

• Tamam butonunu tıklayıp diyalogu kapattığınızda, seçilen elemanın özelliklerinin değiştiği görülecektir.

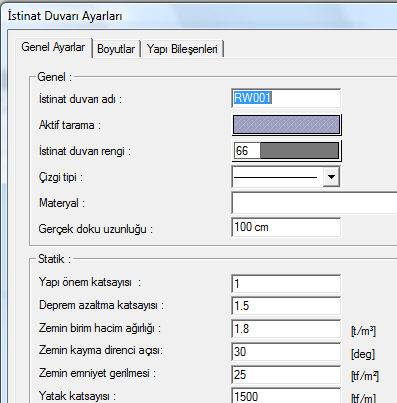

İstinat Duvarı Ayarları diyalogunda bulunan parametreler şunlardır:

Genel Ayarlar Sekmesi:

İstinat duvarı adı: İstinat duvarının metrajda ve raporda görünecek adını girin.

Aktif tarama: İstinat duvarının rengini ve tarama tipini tıklandığında açılan pencereden seçin.

İstinat duvarı rengi: İstinat duvarının rengini ve tarama tipini tıklandığında açılan pencereden seçin.

Çizgi tipi: Listeden istinat duvarının planda görünen çizgi tipini belirleyin.

Materyal: Renderda kullanılmak üzere elaman dokusu seçin. Doku seçilmezse, renderda istinat duvarının kendi rengi kullanılır.

Gerçek doku uzunluğu: Doku uzunluğu girilir. Örneğin; 1 birim girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır.

Kaçıklık: İstinat duvarın nereden tanımlı olacağını belirleyen seçeneklerdir. İstinat duvarın iki ucundaki düğüm noktalarını birleştiren sanal aks, bakış yönüne göre istinat duvarın üst kenarı ile çakışacaksa üst, alt kenarı ile çakışacaksa alt, tam ortasından geçecekse orta seçeneği işaretlenir. Sanal kiriş aksı başka bir hattan geçecekse Tanımlı seçeneği işaretlenir ve alttaki veri giriş kutucuğuna, istinat duvarının üst kenarına göre mesafe  girilir.

Yapı önem katsayısı: TDY’e göre istinat duvarı için ön görülen yapı önem katsayısını giriniz.

Deprem azaltma katsayısı: TDY’e göre istinat duvarı için deprem kuvveti hesabına kullanılacak azaltma katsayısını giriniz.

Zemin birim hacim ağırlığı: İstinat duvarının oturduğu zeminin birim hacim ağırlığını giriniz.

Zemin kayma direnci açısı: Zemin cinsine göre kayma direnci açısı değerini giriniz.

Zemin emniyet gerilmesi: Zemin cinsine göre zeminin taşıyabilceği en büyük gerilme değerini giriniz.

Yatak kaysayısı: Zemin cinsine göre zeminin yatak katsayısı değerini giriniz.

Sursaj yükü (aktif taraf): Varsa aktif taraftaki sursarj yük değerini giriniz.

Sürtünme katsayısı: Zemin cinsine göre zeminin sürtünme katsayısı değerini veriniz.

Statik materyal: İstinat duvarı hesap ve betonarmesinde kullanılacak betonarme malzemeyi listeden seçin.

Sonlu eleman genişliği: Kabuk hesabında kullanılmak üzere programın seçebileceği en büyük sonlu eleman genişliği değerini verin.

Deprem bölgesi: İstinat duvarının inşa edileceği bölge göre bir seçim yapnız. Program etki yer ivmesini bu seçime göre otomatik alacaktır.

1.Deprem Bölgesi Ao=0.40

2.Deprem Bölgesi Ao=0.30

3.Deprem Bölgesi Ao=0.20

4.Deprem Bölgesi Ao=0.10

Tanımlı Ao: Deprem yönetmeliğinde deprem bölgelerine göre belirtilen etkin yer ivmesi katsayısı yerine kendi belirlediğiniz değeri kullanmak için bu satırı işaretleyin ve kendi Ao değerini olarak uygun değeri verin.

Temel ile zemin arasındaki sürtünmeyi ihmal et : İşaretlenirse zemin ile duvar arasında oluşan sürtünme durumu ihmal edilir.

Hesaplanmış sürtünme açısı değerini kullan : Sürtünme açısı değerini girin veya hesapla bulunan değerini kullanın.

Kullanıcı tanımlı sürtünme açısı : Sürtünme açısı değerini girin veya hesapla bulunan değerini kullanın.

Negatif zemin gerilmesi kontrolü yap : İşaretlenirse hesap sonucunda negatif zemin gerilme oluşması halinde program kullanıcıyı uyarır. İşaretlenmezse negatif zemin gerilmesi hali ihmal edilir.

Yük kombinasyonu kontrolü yap : TS 500 de verilen yük kombinasyonları aynı zamanda koruyucu ve devirici kuvvetlerin dengesi anlamına gelir. Kombinasyonların Bu dengeyi sağlaması istendiği takdirde bu kontroller yaptırılmalıdır.

Kombinasyonlar :

0.9G + 1.6Hs (depremsiz) ve 0.9G + Hs + Hd (depremli)

G : Düşey itki

Hs : Statik yatay itki

Hd : Dinamik yatay itki

Bu kombinasyonlara göre;

 0.9 Mkoruyucu > 1.6 Mdevirici (depremsiz)

 0.9Mkoruyucu > Mdevirici (depremli)  kontrolleri vardır.

Aynı kontroller kaydırıcı kuvvetler için de geçerlidir. Seçenek işaretlendiğinde bu kontroller yapılır, işaretlenmediğinde kontroller yapılmaz

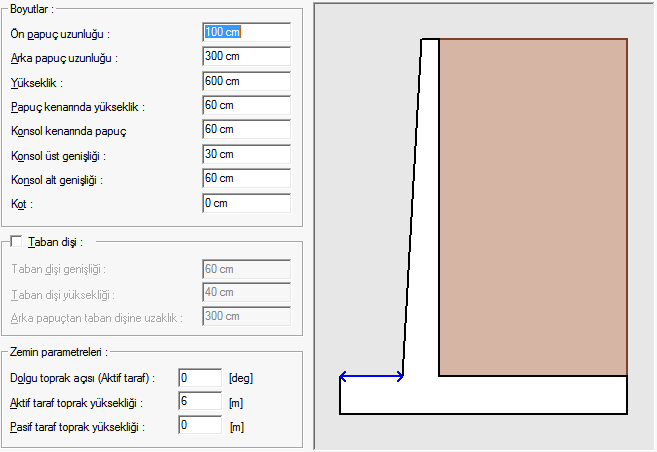

Boyutlar Sekmesi:

Boyutlar: Diyalogta yanda gösterilen çizime göre boyutlar programa verilir.

Taban dişi: Taban dişi olacaksa seçenek işaretlenir ve taban dişi boyutları girilir.

Zemin parametreleri: Aktif ve pasif taraftaki toprağın yüksekliklerini ayarlayın. Ayrıca aktif tarafta bulunan toprağın istinat duvarı ile yaptığı açıyı da tanımlayabilirsiniz. Aktif ve pasif taraftaki toprağın yüksekliklerini ayarlayın. Ayrıca aktif tarafta bulunan toprağın istinat duvarı ile yaptığı açıyı da tanımlayabilirsiniz. Yaptığınız değişikleri yandaki çizimde anında izleyebilirsiniz.

Yapı Bileşenleri Sekmesi:

Yapı Bileşenleri Ekle :   Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini objeye atar.

• Yapı bileşenleri butonunu tıklayın.

• Bileşen Seçimi diyalogu açılacaktır.

• Bu diyalogda, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istediğiniz malzemeyi tıklayın.

• Sağ tarafta bulunan parametreleri ayarlayın.

• Tamam butonu tıklayın. “Bileşen Seçimi” diyalogu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme  ataması yapılabilir.

seçimi diyalogunda bulunan parametreler şunlardır:

Kullanım bölümünde ;

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogda bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin,  malzeme miktarı 70 ise, “Değer 1”  satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın  yerine  aynı diyalogda bulunan “Değer 1”  satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar  ile  aynı diyalogda bulunan “Değer 1”  satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogda bulunan “Değer 1”  ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe  –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir.  Oranla  liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.

Oranla listesinde  merdiven objesi ve malzeme ölçüsüne göre beliren satırlar şunlardır:
