Betonarme elemanların statik kesit özelliklerinin program tarafından otomatik bulunduğundan söz etmiştik. Bununla birlikte bilindiği üzere programda çelik objeler de bulunmakta ve bu objelerin data girişi de yapılabilmektedir. Dolayısıyla çelik objelerin kesitlerinin tanımı da en genel hali yapılabilme olağımız da vardır. Kesit tanımından önce statik materyalleri de tanımlamak gerekir ki, kesitin malzeme özelliği de böylelikle belirleyebilelim.
En genel hali ile kesit tanımı yapmak için;
Yapısal Ağaç görünümünde bulunan Kesitler satırı üzerinde farenin sağ tuşuna basın.
Açılan menüden Yeni kesit ekle satırını tıklayın.

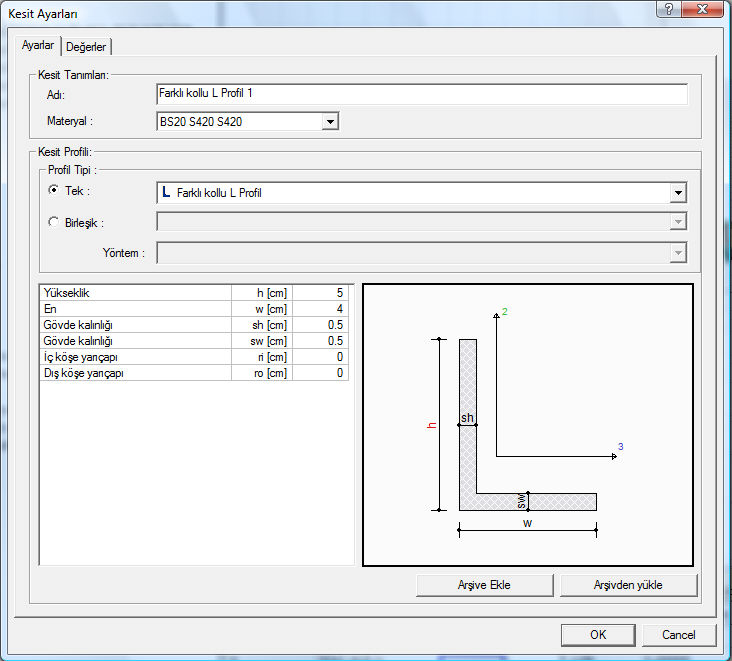

Kesit Ayarları diyalogu açılacaktır.
Ayarlar sekmesinde kesitin adını yazın ve materyalini seçin.

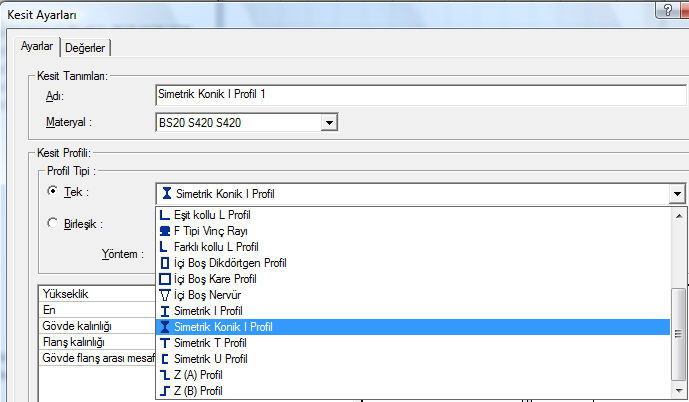

Alt kısımda profil bölümünden Tek listesinden projenize uygun kesit tipini seçin.
Seçtiğiniz tipin şekline göre, altta kesit büyüklüklerini gösteren bir tablo çıkacaktır. Yan kısımda da kesitin şekli plan görüntüsünde çizilecektir.
Gerekirse kesit büyüklüklerine müdahale edebilirsiniz.
Değerler sekmesini tıklayın.
Bu sekmede seçtiğiniz kesitin atalet ve alan bilgileri listelenecektir.
Kullanıcı tanımlı değerler seçeneği işaretlendiğinde söz konusu değerler, değiştirilebilir duruma gelecektir.
Bu değerler üzerinde çalışılan kesitin uygun olan değerleridir. İhtiyaca göre yeni değerler de tanımlanabilir.
Tamam butonunu tıklayın ve diyalogu kapatın.
Tanımladığınız kesit, Yapısal Ağaç görünümünde Kesitler satırı altında listelenecektir.
Değerler Sekmesinde:
2 aksı atalet momenti : Eleman minör atalet momentidir. Örneğin 50/25 dikdörtgen bir kesitin 2 aksı atalet momenti 50.25.25.25 / 12 olarak hesaplanır.
3 aksı atalet momenti: Eleman majör atalet momentidir. Örneğin 50/25 dikdörtgen bir kesitin 3 aksı atalet momenti 50.50.50.25 / 12 olarak hesaplanır.
Burulma atalet momenti: Eleman burulma rijitliğini tanımlayan atalet momentidir.
En kesit alanı: Elemanın kesit alan değeridir. Örneğin 50/25 dikdörtgen bir kesit elemanın en kesit alanı 50.25=625’dir.
2 yönünde kesme alanı: Eleman minör yöndeki kesme alanıdır.
Kesme alanı= 5/6 . b . d
3 yönünde kesme alanı: Eleman major yöndeki kesme alanıdır.
Kesme alanı= 5/6 b d
