Herhangi bir düğüm noktasına dış yük olarak noktasal yük tanımlanabilir. Tanımlama işlemi 3 boyutlu çerçeve üzerinde ya da yapısal ağaç görünümde Düğüm Noktası listesinde yapılabilir. Noktasal yük, kuvvet olarak tanımlanabileceği gibi moment olarak da tanımlanabilir.
3 boyutlu görüntü üzerinde sağ tuşa basın ve açılan menüden 3 Boyutlu Çerçeve satırını tıklayın.
3 boyutlu çerçeve modu açılacaktır.
Sonuçları Görüntüleme diyalogunda Düğüm Noktaları satını işaretleyerek düğüm noktalarının 3 boyutlu çerçevede görünmesini sağlayın.
Herhangi bir düğüm noktası üzerinde sağ tuşa basın.
Açılan menüden Düğüm Noktası Yükü Ekle satırını tıklayın.

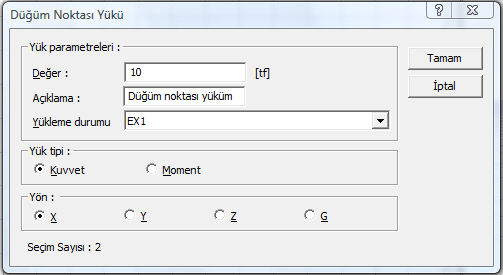

Düğüm Noktası Yükü diyalogu açılacaktır.
Diyalogdaki satırları takip ederek değerleri tanımlayın.
Değer: Mevcut yükün özelliklerine bakıyorsanız, o yük değerini görürsünüz. Duruma göre değiştirebilirsiniz.Yeni bir düğüm noktası yükü ekliyorsanız, yük değerini verin.
Açıklama: Mevcut yükün özelliklerine bakıyorsanız, o yükün açıklaması gösterilir. Duruma göre değiştirebilirsiniz.Yeni bir düğüm noktası yükü ekliyorsanız, tanımlayacağınız yükün açıklamasını yazın.
Yükleme durumu: Mevcut yükün özelliklerine bakıyorsanız, o yükün hangi yükleme durumu için geçerli olduğu gösterilir. Duruma göre değiştirebilirsiniz. Yeni bir düğüm noktası yükü ekliyorsanız, listeden tanımlayacağınız yükün geçerli olacağı yükleme durumunu seçin. Eğer sistemde yükleme durumları tanımlı değilse, program sizden tanımlamanızı isteyecektir.
Yük tipi: Tanımlanan yük momentse moment, kuvvetse kuvvet seçeneğini işaretleyin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz.
Yön: Yükün hangi yönde geçerli olduğu bilgisini verin. X, Y, Z yukarıdaki seçime göre global ya da lokal koordinat sistemine göre yönünü, G ise bu yükün sabit(düşey) yük olduğunu gösterir.
Z eksen düşey eksen(kağıt düzlemine dik eksen) olmak üzere artı (+) yön yukarı doğrudur. Sabit ağırlık G ise Z eksi(-) yöndür.
X ekseni kağıt düzleminde soldan sağa yön, artı (+) yöndür. Y ise kağıt düzleminde X eksenine dik diğer eksendir ve pozitif yönü sağ el kuralına göre belirlenir.
Plandaki bir kirişe bakıldığında kirişe paralel eksen 1 aksı , planda ona dik eksen 3 aksı ve çalışma düzlemine dik düşey eksen 1 ekseni olarak düşünülmelidir.
Kolonlarda ve perdelerde ise benzer şekilde kolonun güçlü doğrultusunu gösteren 2 ekseni, zayıf doğrultusunu gösteren aks 3 ekseni ve çalışma düzlemine dik düşey eksen 1 ekseni olarak düşünülmelidir.
Z ekseninde yukarıya doğru artı(+) yöndür ve diğer eksenlerinin yönleri sağ el kuralına göre belirlenir.
Momentler kendi eksenini döndürür ve pozitif yön sağ el kuralına göre belirlenir.
Lokal koordinat sistemine göre eksenler ve uç kuvvet yönleri
