Panellere düşey doğrultuda yük eklenmek istediğinde panel düşey yükü komutu kullanılır.
Değiştir menüsünden Eleman Yükü Ekle satırı altında bulunan Panel Düşey Yükü komutunu tıklayın.
Panel objesini tıklayın.

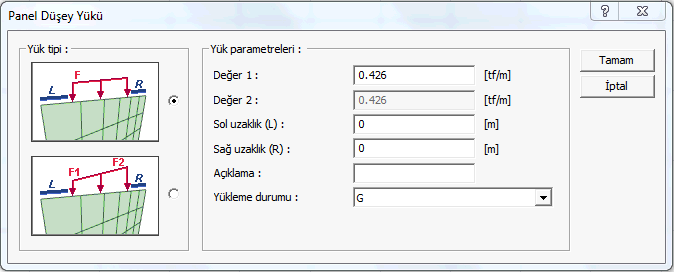

Panel Düşey Yükü diyalogu açılacaktır.
Diyalogdaki satırları takip ederek değerleri tanımlayın.
Değer 1 , Değer 2 : Yükün çalışan birimdeki değerini girin. Mevcut yükün özelliklerine bakıyorsanız, o yük değerini görürsünüz. Duruma göre değiştirebilirsiniz.
Sol uzaklık (L): Eleman sol ucuna göre uzaklık değerini verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz.
Sağ uzaklık (R): Eleman sağ ucuna göre uzaklık değerini verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz.
Açıklama: Mevcut yükün özelliklerine bakıyorsanız, o yükün açıklaması gösterilir. Duruma göre değiştirebilirsiniz. Yeni bir yük tanımlıyorsanız, tanımlayacağınız yükün açıklamasını yazın.
Yükleme durumu: Mevcut yükün özelliklerine bakıyorsanız, o yükün hangi yükleme durumu için geçerli olduğu gösterilir. Yeni bir yük ekliyorsanız, listeden tanımlayacağınız yükün geçerli olacağı yükleme durumunu seçin. Eğer sistemde yükleme durumları tanımlı değilse, program sizden tanımlamanızı isteyecektir.
Lokal koordinat sistemine göre eksenler ve uç kuvvet yönleri
